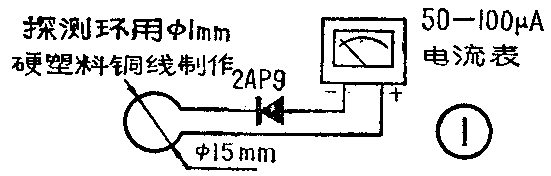

日本松下牌TR－602D型电视机的VHF高频头的本机振荡电路采用厚膜电路HBD634。当厚膜块损坏时，机器出现收不到图象和伴音故障。如用改锥触及天线接线拄，荧光屏和扬声器中出现很微弱的杂波和噪声。拆开高频头后用图1所示的简易探测环靠近本振频率微调线圈。正常时，电流表中应有15～20μA的电流指示。如果电流表无任何反映，就可以确定是HBD634损坏。常见的原因是，厚膜电路内部的振荡管BE结击穿所致。
HBD634共由九个元器件组成，其外形及电路图如图2所示。因为国内尚未生产此类配件，所以只能采用分立元件代替。
由于该机的电路图及有关资料中均无HBD634内部元件的具体数据，所以进行代换前必须分析计算出内部元件的数值。根据HBD634电路图画出其交流等效电路，如图3所示。图中 C\(_{1}\)～C4的容量都直接关系到振荡频率。图4中的电路元件数值是实际数值。实践证明，按照图4元件数据代换后，效果十分理想。
电路板的制作：将图4中的九个元器件安装在图5（a）所示的印制板上。该印制板的尺寸为 1.4cm×3cm。电路中的振荡管采用 3 DG19E，β值为 30左右。或者采用其他 f\(_{T}\)≥500MHz的小功率硅管。C1～C\(_{5}\)均采用超小型圆片电容。R1～R\(_{3}\)全部采用1／16W的小型电阻。为了减小分布参数的影响和本振对外辐射，元器件的引线脚应尽量剪短些。按照图5（a）将元器件焊好后，再用两根L型硬铜线焊在两侧的接地端，如图 5（b）所示。这样既可接地又可作固定用。

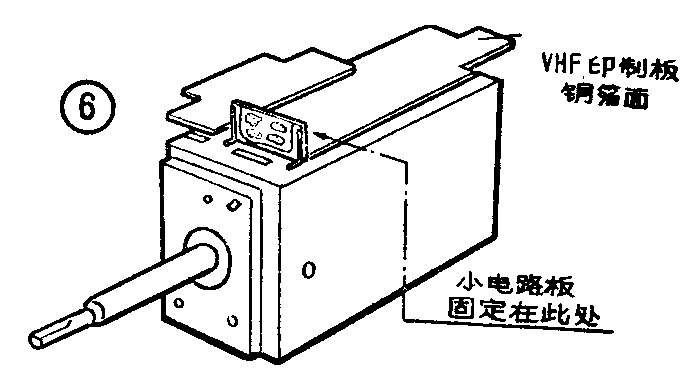

安装：先将VHF高频头的前挡板拆下，取出分档钢簧和波段开关主轴。这时便可以看见在频率微调线圈旁的厚膜电路块。用小型电烙铁细心地焊下HBD634。由于安装HBD634的位置较小，所以代换用的小电路板只能固定在VHF高频头印制板的铜箔面靠近本振线圈的一端，见图6。将小电路板的固定脚（即①脚）焊在此部位的接地点上，②端为+11.5V供电端，也焊在此处印制板铜箔面+11.5V的位置上，③、④两端用导线焊在波段开关的HIC和U点上。接线应当尽可能的短一些。然后依次装上波段开关主轴、分档铜簧和前挡板。
调试：本级的电流调整在 2 mA左右为最佳，太大则振荡幅度过强，使本振级辐射增大；太小则不容易起振或使振荡不稳定。调试时可用图1所示探测环靠近频率微调线圈，观察电流值应为15～20μA。需要指出的是：C\(_{1}\)～C4的容量直接影响本振频率，要求容量要准确，误差不能太大。如果本振频率偏高，可稍微增大C\(_{1}\)或C3的容量,反之则应稍微减小一些。在无仪器的情况下，调到图象和伴音均最佳为止。
实践证明，由于代换电路部分体积小，接线短，安装位置较合理，所以不加屏蔽效果也很满意。(王兆光)
