您在看电视时，如果注意观察，会发现：当收看电视大学或英语教学节目时，电视图象比较清晰干净，到了晚上许多家都收看电视时，画面上就出现了扭来扭去的网纹。倘若有两台电视机，同时收看同一个频道的电视节目（如第8频道）时，画面质量很好。若将其中一台改收不同频道（如第2频道）的节目时，则在原收看第8频道的电视画面上立即出现网纹。这种现象就是本文要介绍的电视机的本振辐射干扰。

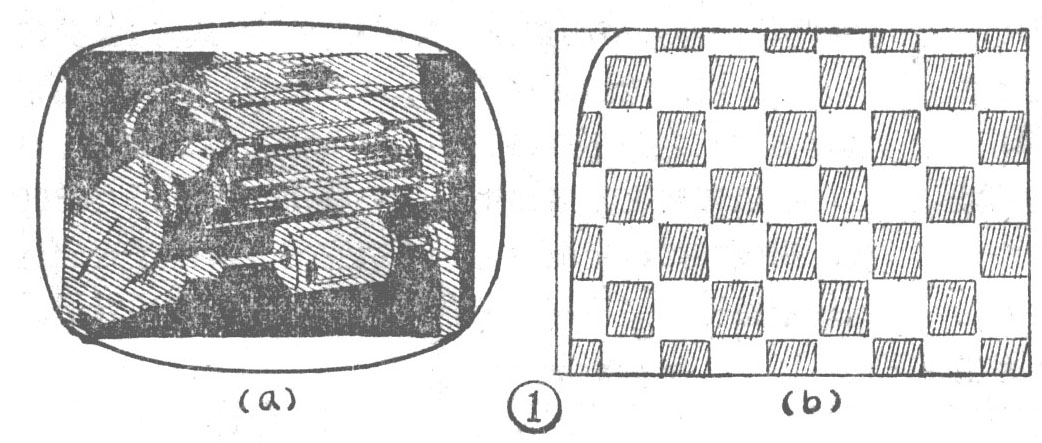

这种干扰轻的则与图象载频差拍产生极密的细网纹，如图1。本振信号辐射强时还会与伴音载频差拍产生较宽的网纹，由于相位的变化网纹会扭来扭去。对彩色电视机除了上述干扰现象之外，还对颜色产生干扰，轻者造成彩色失真串色，重者则可使彩色图象消色而变成黑白图象，更严重的还会使图象不同步。
产生的原因
本振辐射干扰是指电视机频道选择器（高频头）内的本机振荡信号（基波或谐波），辐射到机外，对其它电视机造成的干扰。
本振信号是电视机内频率最高的信号，它比欲接收的电视信号高一个中频（我国为37MHz），很容易辐射。若辐射出来的本振信号，正好落到另一台电视机正在收看的频道内，就造成了干扰。例如，上面讲到的收看8频道节目的电视机，受到第2频道本振的干扰，其原因就是2频道本振的二次谐波（即2频道本振频率的2倍，94.75×2），恰好落入8频道频率范围内。

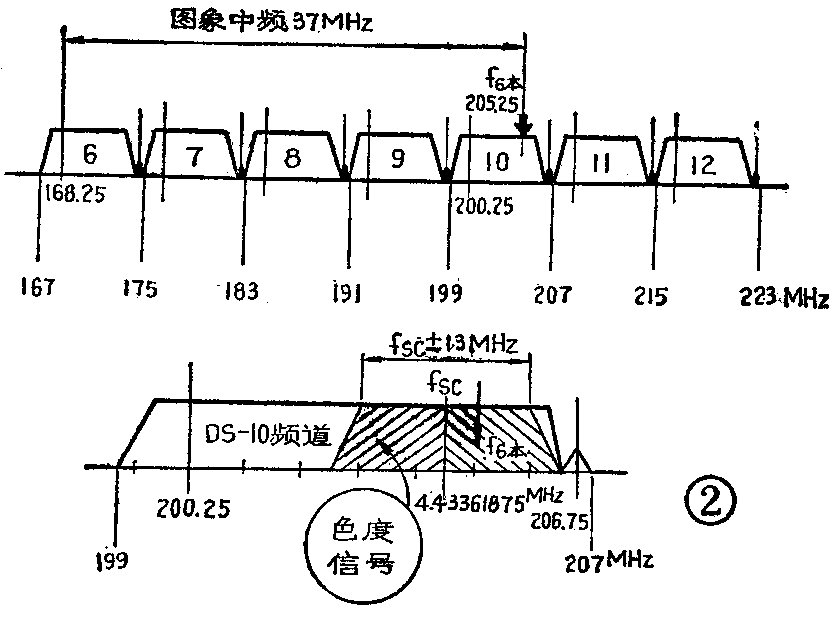

我国电视发射频率特性如图2所示。1个频道的带宽为 8 MHz，视频带宽为 6 MHz。绝大部本振的基波都落在距图象载频 5 MHz位置，正处在色度信号的频带内，这是对彩色图象造成干扰的原因。

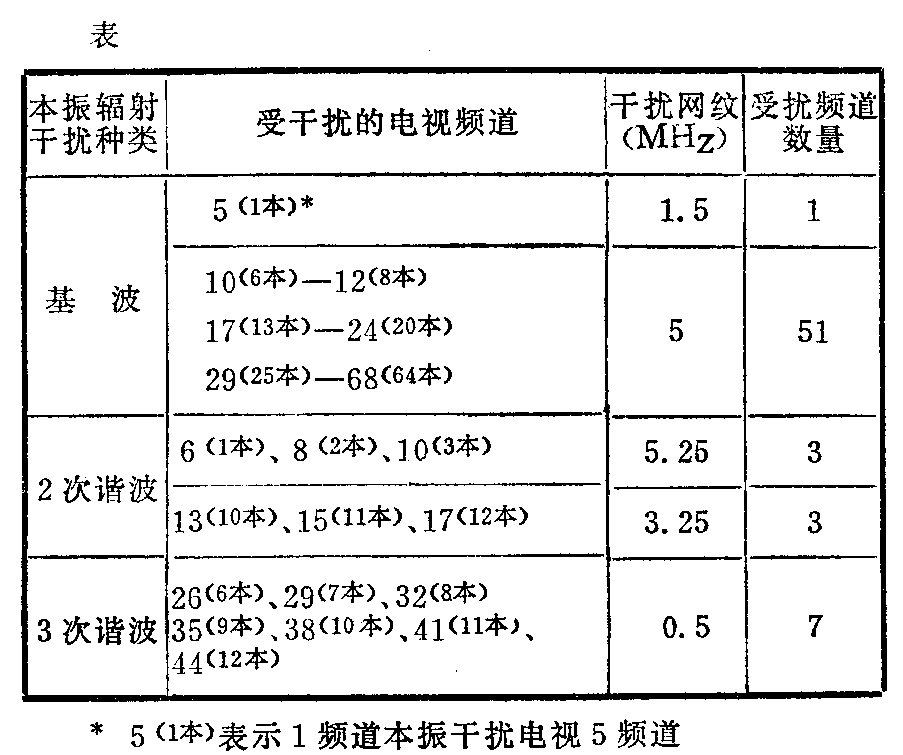

我们在屏蔽室内做了这样的试验：有用信号在60dB（μV／m）时，本振辐射在15dB（μV）时电视机屏幕上就出现了干扰，本振辐射在26dB（μV）时干扰轻微，本振辐射在32dB（μV）时干扰十分明显，本振辐射39dB（μV）时干扰非常严重，本振辐射在45dB（μV）时就使彩色图象成为黑白图象。测试表明，即使干扰信号比有用电视信号的强度小40dB（即100倍），电视屏幕上已经可以察看到干扰现象了。国际标准规定本振辐射限额是：基波为57dB（μV／m）；谐波，当频率小于300MHz时为52dB（μV／m），大于300MHz时为56dB（μV/m）。我国目前的电视机本振辐射实测值从35dB（μV／m）～91dB（μV／m）之间都存在，绝大部分机器在60dB（μV／m）～70dB（μV／m）。而电视边界服务区的电视信号场强，城市中彩色信号为73dB（μV／m），黑白信号是70dB（μV／m）；农村中彩色为57dB（μV／m），黑白54dB（μV／m）。可见电视机本振辐射的实际大小已经可以和有用信号相比拟了，又因我国现在使用的中频（37MHz）对本振辐射干扰毫无抑制能力，所以本振辐射已成为重要的干扰源之一。我国现有的68个电视频道中，受本振干扰的频道如表所示，其中仅受基波辐射干扰的就有52个频道，有51个频道直接威胁着彩色信号的接收。为了使距离干扰源1米以外的彩色电视机彩色图象不受干扰，电视机本振辐射限额值必须降到42.2dB（μV／m）以下。
克服的办法
要避免本振辐射干扰，在自己的电视机上想办法是无济于事的，只有把造成危害的电视机找出来，使其本振辐射值降下来。但本振辐射不能无限制地降低，因为本振辐射的降低要花费代价，而电视机是民用产品，要求廉价。那么本振辐射降到多少为合适？这与电视机抗本振辐射干扰的能力密切相关。目前国产电视机中频为37MHz，在这种情况下，尽管努力把本振辐射值降到国际标准以下，也仍然达不到保护电视接收的目的。要提高电视机抗本振辐射干扰，最好是更改电视机的中频频率，如将电视机图象中频改为38MHz，以本振辐射 57dB（μV／m）为限额值，就是距离本振辐射源1米处的彩色机收看情况也良好。本振辐射达66dB（μV／m）时，距其3米处的彩色机接收情况也没有任何影响。可见中频改为38MHz的电视机抗本振干扰的能力大大提高了。至于中频的更改还有许多其它因素要兼顾考虑，下面重点介绍降低本报辐射的几点措施：
（1）合理选择本机振荡级的工作点，以使振荡波形不失真，是减少本振高次谐波的关键。
（2）注入混频级的本振信号大小要适当，过强自然会造成辐射。旧型号的高频头由于不适当地强调增益，使本振信号过强，一般在250～300μV左右。现已将注入混频级的本振信号的大小改为80～150μV。本振信号的降低是有限的，这是因为要保证波形不失真、本振级不停振和最佳混源状态。
（3）降低本振的基波辐射，主要从切断辐射路径上下功夫。如旧型号的高频头有几条引出线（混频输出线、电源线、AGC引线），它们相当于天线，容易辐射信号，因此将这些引线改经穿心电容或穿心绝缘子接入电路。
（4）高频头电路的地线应是低阻抗的。这里不是指直流电阻接近于0就是低阻抗了，而是地线的长度不要等于本振信号波长1／4的奇数倍。如果等于或近于本振信号波长的1／4奇数倍，尽管直流电阻为0，但由于电抗X为无穷大，故阻抗Z也为无穷大，不能起短路信号的目的。为此应采用多点接地，使地线回路最短。
过去高频头印制板与外壳仅两点连接，现改为4～6点接地。
（5）对本机振荡级实行屏蔽，并使其与混频级、高放级及各种引线尽可能远些。
（6）为了进一步减少本振级到天线输入端的逆向耦合作用，高放管应采用反向衰减较大的管子，天线输入端可加低通滤波器。对高频头动触骨架上的天线线圈、高放级间耦合线圈、本振线圈等，可采取相邻线圈绕向相反的方式，以降低不需要的磁场耦合。
（7）管脚引线应尽量短些，本振输出管脚和引出线上可以加穿高额小磁环，抑制辐射。
（8）减少高频头外壳的开孔，杜绝缝隙。因为缝隙相当于天线，1／100波长的缝隙辐射就很严重。必须开孔时，孔应尽量开得小些，并在孔上接一段长度大于小孔直径的金属管，使其形成波导，用来抑制辐射。（刘翔）
