（龙欣欣）许多无线电爱好者在安装高传真扩音机时，喜欢安装一些电表或发光二极管，以显示扩音机的某种工作状态。我参考有关资料，为自己的立体声扩音机安装了如下几种显示机构，花钱不多，但收到的效果却非常显著。
1．电流、电压指示：如图1中所示，A\(_{l}\)2为两块相同的电流表，分别指示左、右声道各自的总工作电流。因为在实际使用时每个声道的电流一般在100毫安左右，所以电表满刻度值不宜超过500毫安，否则平时使用时指针偏转太小，不容易观察，也不美观。V\(_{1}\)、V2两块电压表头分别指示扩音机电源的正负电压。我做的立体声扩音机两个声道共用一组正负电源，电源电压是±45伏，两个声道的总共输出功率大于70瓦，因此电压表头可选50伏满刻度。以上四块表头都不需要很高的灵敏度，一般的动圈表头都能胜任。电压表表头的灵敏度最好不要低于10毫安。

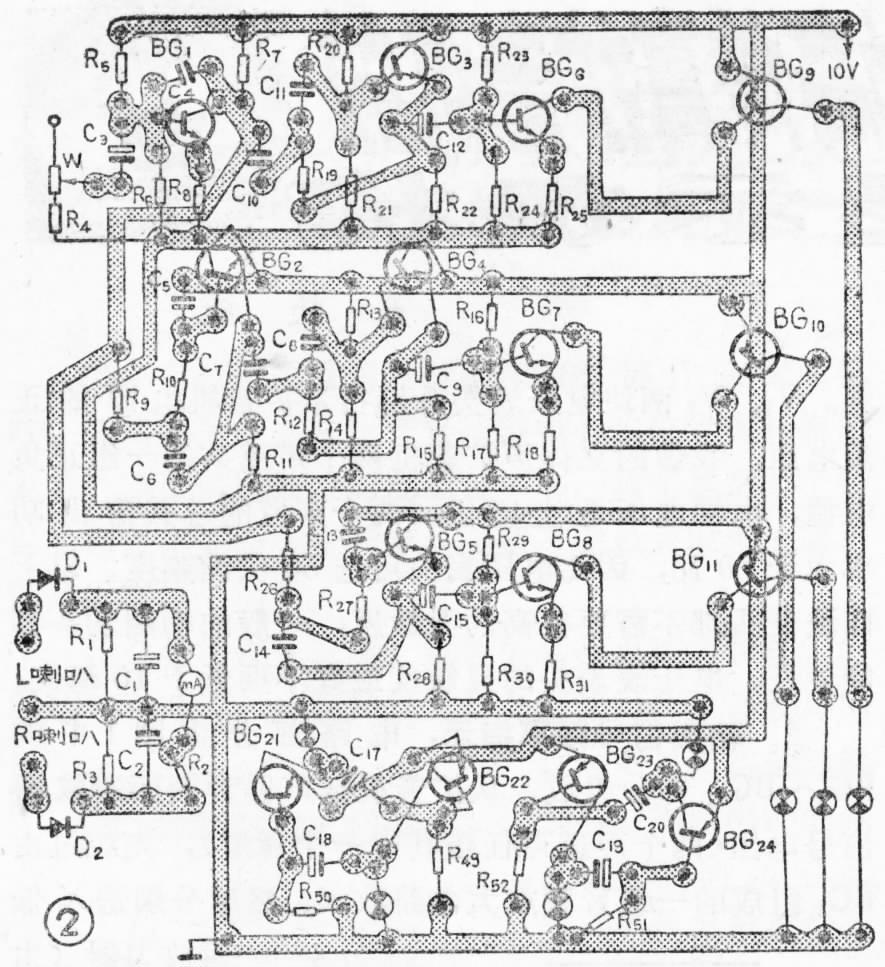

2．输出信号频率指示：电路部分由图1中的BG\(_{1}\)～BG11部分组成。从扩音机扬声器音圈两端取得信号电压（两个声道可任接其中一个声道），先经过由BG\(_{1}\)组成的一级音频放大电路放大、然后分别送入低通放大器（由R26、 R\(_{27}\)、C13、C\(_{14}\)及BG5构成）、高通放大器（由C\(_{1}\)0、C11、R\(_{19}\)、R20、R\(_{21}\)及BG3构成）及带通放大器（由R\(_{9}\)、R10、C\(_{5}\)、C6、BG\(_{2}\)及C7、C\(_{8}\)、R12、R\(_{13}\)、R14构成）去划分频段，最后再输入到下一级相应的触发开关电路，去控制红、白、绿三组灯泡的明暗和亮灭。低通滤波器的界限频率设在330赫，330赫以下的频率都能通过低通滤波器并得到放大；高通滤波器的界限频率设在3.3千赫，3.3千赫以上的频率都能通过高通放大器并得到放大；带通放大器则由一个低通放大器和一个高通放大器串联组成，它的界限频率分别为3.3千赫和330赫，只有330～3300赫的频率能通过此放大器并得到放大。此分频器制作很简单，其印刷线路板见图2，可由最后一级焊起，末级焊好后接上电源，调整 R\(_{23}\)、R16、R\(_{29}\)，使末级处于临界截止状态，即当电阻值稍微减小时，相应的频率指示灯就亮；电阻值再稍微增大，指示灯则灭。然后焊接选频放大器，此放火器所用的阻容元件数值一定要准确，否则频率分配就会混乱。只要所选元件良好，焊好后一般不需更多的调整。频率指示灯选用12只12伏、0.05安的小灯泡，再配上红、白、绿三色灯罩。安装时，红灯做为高音指示，放在中间；绿灯做为中音指示，放在左边；白灯做为低音指示，放在右边。这样安排的好处是，信号中的高音成分较少也较弱，高音指示灯发亮的机会相对少一些，将其放在中间位置不会使一排灯泡经常某一边缺一小段不亮,影响美观，而且用红灯指示高音也更明显一些。
电路中所用的电容和电阻都可以用小型的。3AD型管可不加散热片。其它晶体管的放大倍数选100以上的为好。
3．发光二极管输出电平指示：这一部分由图1中的BG\(_{12}\)～BG20组成。电路原理很简单，不再重复。考虑到实际使用时音量一般不致开得太大，故可将显示电路的灵敏度设计得高些，以防止正常使用时发光二极管亮得太少。晶体管BG\(_{12}\)的放大倍数大于150为好，其它三极管的β值应大于50。图中的二极管D11～D\(_{17}\)可采用2 CP或2 CK型二极管，也可以用废硅三极管的一个结代替。为了简便，图中只画出了一个声道的输出电平指示电路。图3为两个声道输出电平指示电路的印刷线路板。

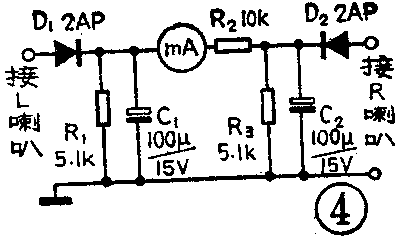

4.立体声平衡指示：立体声扩音机放音时要有两只音箱，两只音箱之间的距离通常在2～3米左右。通常扩音机不一定正好放在两音箱的中间位置，这样当操作者站在扩音机旁调整声道平衡指标时，单凭两只耳朵听就很难判断两只音箱发出的声音是否平衡了。特别是当扩音机没有采用同步同轴电位器时更是困难。我在扩音机面板上安装了一块表头，用来监视声道平衡情况，使用起来很是方便。平衡指示电路见图4，印刷线路板见图2，电容器C\(_{1}\)、C2是表头的阻尼元件，R\(_{2}\)是限流电阻，电流表用中零式的（即指针指示为零时不是停在表头一边，而是指在中间），表头灵敏度为1毫安。当指针偏离中间指零位置时，说明两声道不平衡，应将指针调回零点。

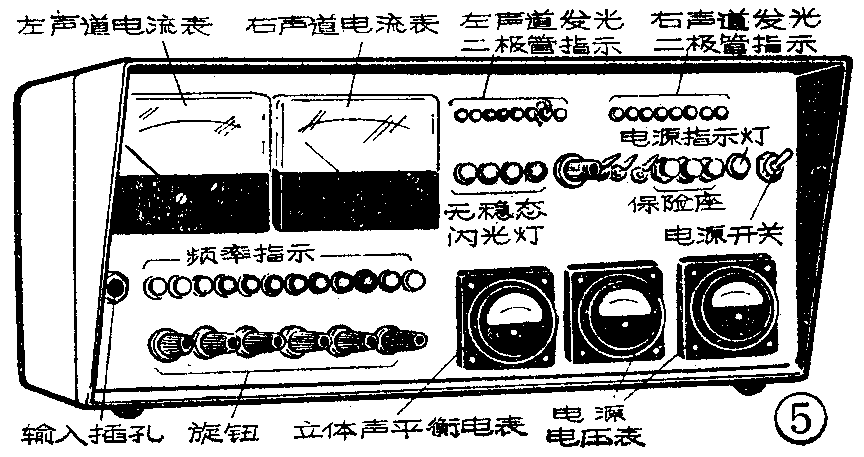

5.闪光美化装置:其电路由图1中的BG\(_{21}\)～BG24组成，印刷线路板见图2，可以看出，这是两个多谐振荡器。当晶体管参数及电阻、电容数值不同时，小灯泡闪光的快慢也不一样。灯泡选用12V、0.05A的，可罩上不同颜色的灯罩。由于不同颜色的小灯泡交替闪光，与扩音机工作状态无关，即使在音乐间隙处也照样交替闪光，所以给人一种活泼感、美感。图5给出了面板结构布置图，可供参考。
