本刊去年第5期发表的《自制立体声广播及电视伴音接收机》受到读者欢迎。许多读者购买了高频头散件，一些初学者由于以往没有接触过高频头，不知怎样安装。为了使读者正确组装高频头散件，以保证整机性能，这里简要介绍一下这套散件的安装方法。
装配好的高频头内部结构如图1所示。装配顺序如下：

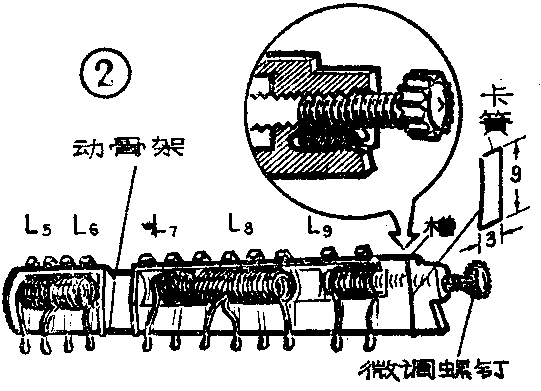

1．按照当地电视节目和调频广播节目的频率，以82年第5期第3页表1的数据绕好L\(_{5}\)～L9各线圈。如图2所示，将各频道的L\(_{5}\)～L9焊到动触骨架上。注意位置不要装颠倒。将铜微调螺钉插到靠近本振线圈L\(_{9}\)一端的孔内。将卡簧放到图2所示的槽内。如果套件中缺少卡簧，可参考图2所示尺寸，用φ0.2mm钢丝自己制作。

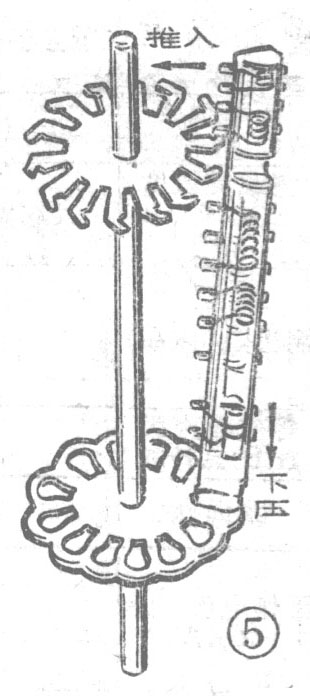

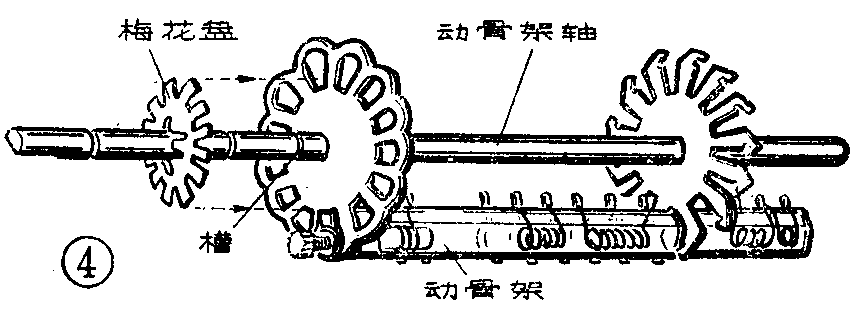

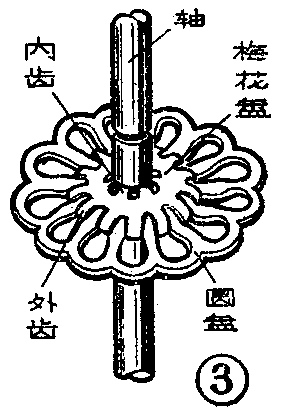

3．按照图5，将动骨架装到动骨轴上。注意带螺钉的一端插入孔内，用骨架端头顶压住梅花盘的一个外齿，再将骨架另一端往里一推，即可固定住。装好后的动骨架位置参考图4。

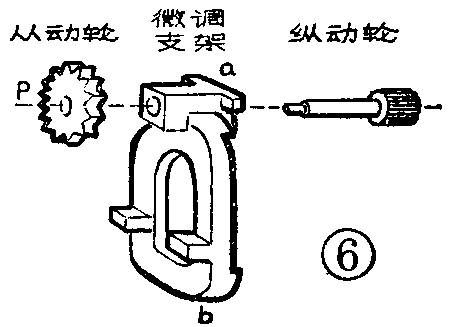

4.按照图6所示组装微调支架组件。注意方向不可弄颠倒。在P点用烙铁烫化纵动轮的端头，使从动轮与纵动轮熔合成一个整体，但应能在支架的孔中自由转动。

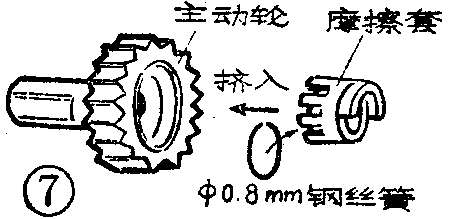

5．按照图7组装主动轮组件，将摩擦套按照图中所示方向用力挤入主动轮。注意应先将钢丝簧压入摩擦套内，使摩擦齿稍向外撑。如套件中无钢丝簧，应自己制作一个。选用φ0.8mm钢丝，弯成一个圆圈，直径φ比摩擦套内径稍大即可。

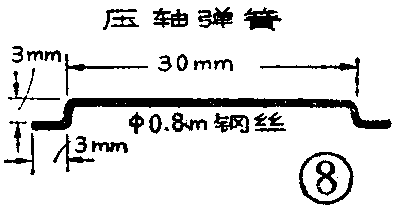

6．按图8制作两个压轴弹簧，材料选用φ0.8mm钢丝，形状尺寸照图施工。

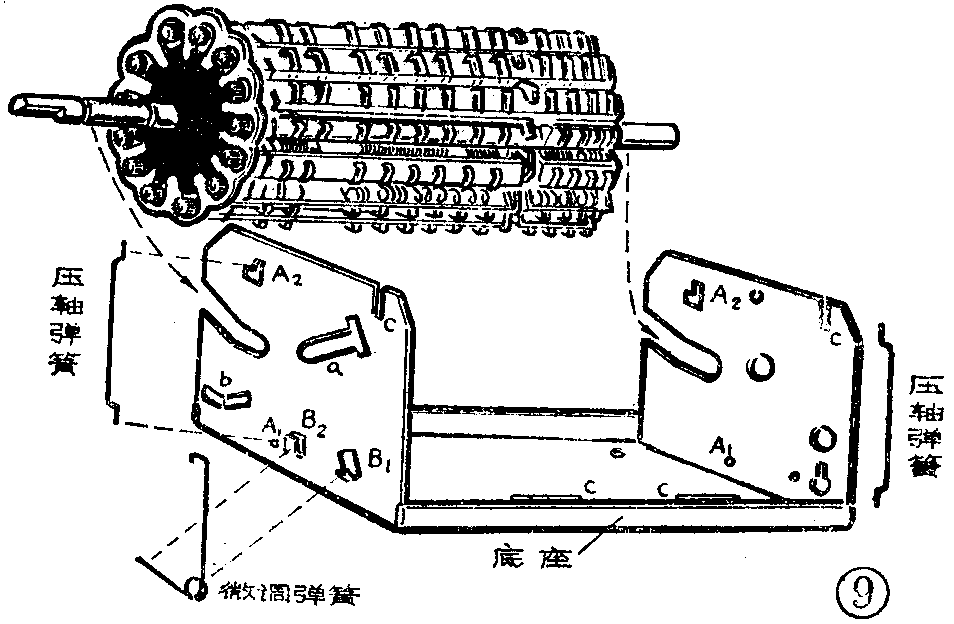

7．按图9将装好动骨架的动骨轴，顺着箭头方向放到底座上。将压轴弹簧的一端先插入A\(_{1}\)孔内，然后将另一端用力别到A2孔中。这样动骨轴就牢牢压在底座上了，但能自由转动。

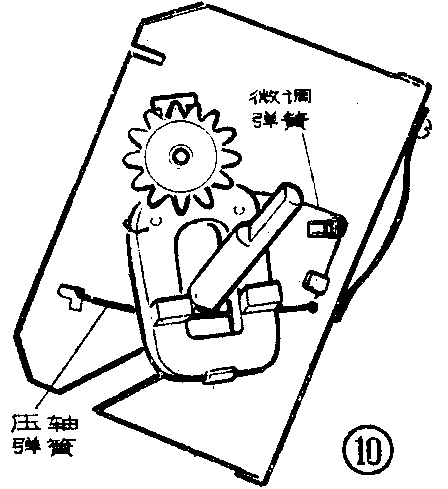

8.按图10将微调组件装到底座上。首先将微调弹簧的圆孔插到图9所示的B\(_{1}\)支架上，再将微调弹簧的另一端别到B2处。把微调支架的a端（图6）、b端分别插入图9底座的a、b孔中，再用微调弹簧将微调支架勾住（图10）

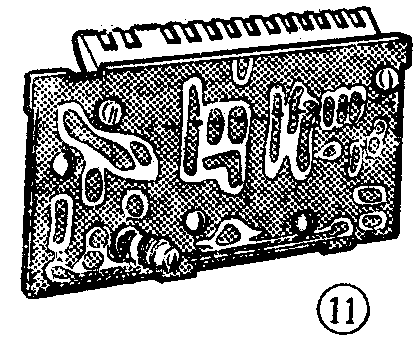

9．参考82年第5期第2页图1将元件焊在印刷电路板上。按照图11把定骨架焊到印制板上，并用螺钉固定好。元件焊接时应注意不要出现假焊或错误，以免调试时出现麻烦。
10.将定骨架印制板组件参考图1装到底座上。此时注意调整定骨架上的簧片与动骨架上的触点接触良好。否则加电调整时会出现问题。

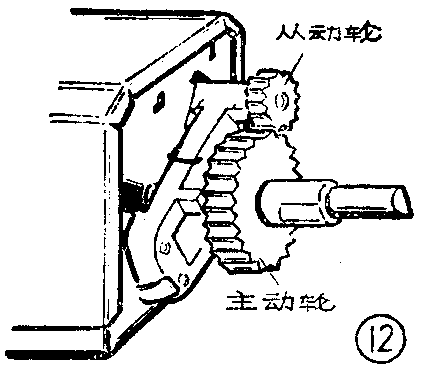

11．参考图12装好主动轮。

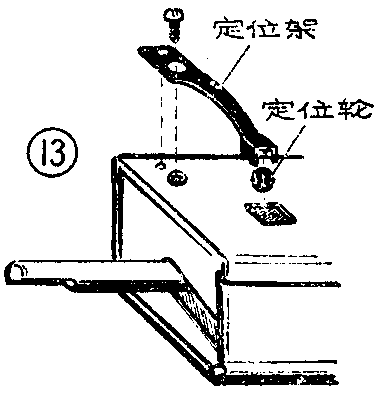

12．参考图13装好定位架和定位轮。这时动骨轴只能步进而不能自由转动了。
上述安装过程中，第9、10两步很重要，如果元器件焊接中有隐患，或动骨架的触点与定骨架上的簧片接触不良均会给整机调试带来麻烦。(冯石宝 凌农)
