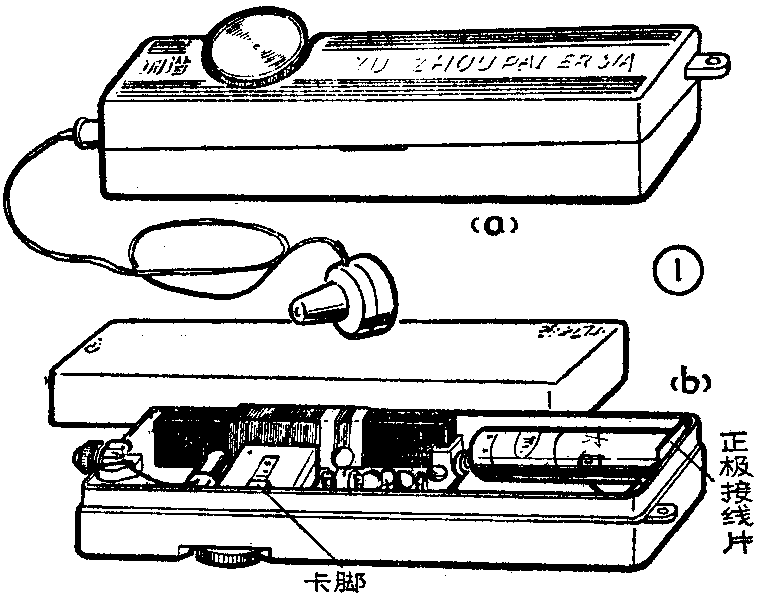

天津市无线电元件二厂最近生产了一种普及型低阻三管耳塞收音机，它具有性能稳定，易于装配，价格低廉等特点。这种低阻三管机套件由天津市青少年科技活动器材服务部函售，详细内容见本期48页函售消息。此三管机外型见图1a；内部结构见图1b;电路及印刷线路板见图2。为便于初学者安装此三管机，现将元件选择、装置步骤等说明如下。
一、元件选择
安装前先按照随机配套明细表核对元器件是否齐全，并辨认下列元器件：
1. 电阻:采用1／8瓦碳膜电阻。其中有一种是直接印有标称值；另一种是用色环表示阻值，表示方法是：用棕、红、橙、黄、绿、兰、紫、灰、白、黑色分别代表1、2、3、4、5、6、7、8、9、0；第一色环表示阻值的第一位数；第二色环表示阻值的第二位数值，第三色环表示两位数字后有几个零。图3中举了三个例子，可帮助读者掌握识别色环电阻阻值的方法。

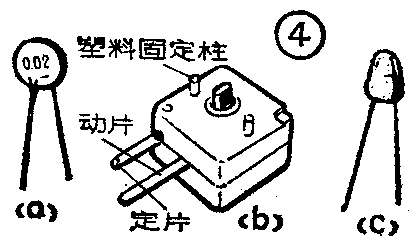

2．电容：①固定瓷片电容，容量直接印在电容器①上，如图4a所示。②可变电容器采用小型单连，容量为4／140微微法，它的外形见图4b。
3．高频阻流圈GZL，外形如图4C所示。

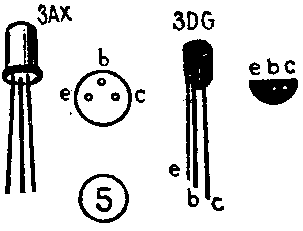

4．晶体管BG\(_{1}\)、BG2型号为3DG6，是塑料封装。其中要求BG\(_{1}\)管的β值大于60，BG2管的β值大于40。晶体管BG\(_{3}\)的型号为3AX31，是金属封装，要求β值在20～40之间。
6．磁性天线线圈如图7所示。
7．电池正极接线片如图8a所示，电池负极塔簧如图8b所示。
二、装置步骤
1．先装单连。单连可变电容器插在线路板上后，两个塑料固定桩伸出线路板的固定孔，然后垫上玻璃纸或薄铁片用烙铁将高出的塑料烫平。再把动、定片的引出线与线路板焊好。
2．装耳塞插座：应将插座的外簧片1（向外伸出的较长焊片），插入印刷线路板A处（见图2b），并用焊锡与线路板焊牢，注意要插到底，否则装入机壳时插座高出机壳外沿缺口，机盒盖子就盖不上了。插座的内簧片2接电池正极。

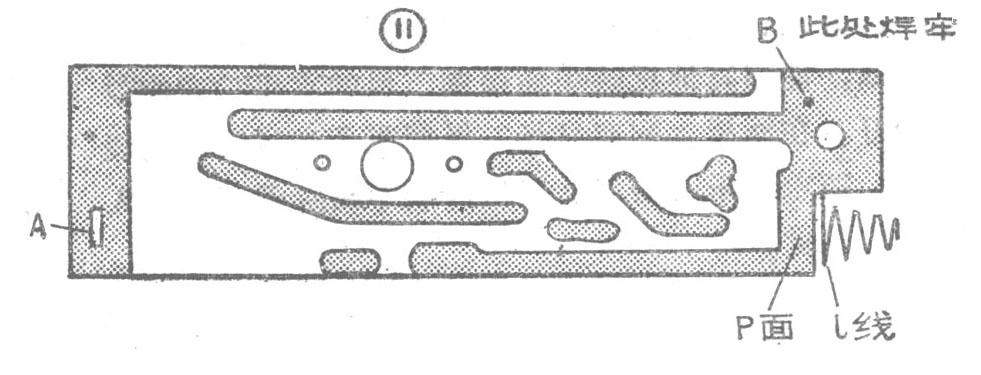

3．装电池负极塔簧：此塔簧是由钢丝卷成的，见图8b所示。应先将插入线路板的一端引线吃上一层焊锡，然后插入线路板B处（见图11），用焊锡与线路板焊牢，注意塔簧的I线处与线路板P面贴紧。摆正，如图11所示。
4．装阻容元件及高频阻流圈：先将电阻、电容以及高频阻流圈的引线吃上一层焊锡，然后分别插入线路板相应的小孔内，用焊锡焊牢，注意焊点要圆滑无毛刺，防止造成短路及虚焊。
5．装晶体管：先将晶体管管脚引线分别吃上一层焊锡，各晶体管的位置插入线路板上相应的小孔内。注意BG\(_{1}\)的发射极e悬空（即e极不插入线路板）留待接再生线圈。BG3管子要横放在插座的一侧（见图1b),否则机盒盖不上。此管的集电极c及基极b插入线路板，发射极e直接焊在插座芯的焊片3上。
6．焊接磁性天线线圈：按图7所示的编号顺序依次焊在线路板上，再生线圈是将小段漆包线的一端（5）焊在BG\(_{1}\)悬空的一脚e上，在磁棒上顺绕1～2圈，另一端（6）接地即可。再生的强弱由线圈的多少和交连的松紧来调整决定。磁棒贴放在机壳侧面的槽内，滴一点石腊或塞一小纸片用来固定磁棒，使它不致晃动。
7．装机壳：整机焊接好并调试好后，将线路板倾斜放入机壳，使机壳一侧的卡脚压住单连即可（见图1b），最后用自攻螺丝钉将线路板与机壳固定牢。
8．装刻度盘:将调谐旋钮插入单连活动轴上，再顺时针旋到头，然后将粘胶度盘用镊子从衬纸上揭下，把印有频率标记的刻度盘贴在调谐旋钮的上半圆上，用手指抹平注意粘胶刻度盘有胶的一面切不可用手触摸，以免沾染油垢而失去粘性。
此三管机所用元件已经过筛选，只要焊接无误一般不需要调整偏流电阻均可正常工作。此收音机整机电流约3～5毫安，如果需要检测各管集电极电流，可按图2b所示在线路图上标有×处地方用锋利的小刀割开一道小缝，串接一只毫安表即可观察到。一般I\(_{C1}\)为0.6～0.8毫安，IC2为0.1～0.2毫安，I\(_{C3}\)为1.5～4毫安。(天津市科协青少年工作部 韩子敏)
