电冰箱的压缩机电机必须昼夜工作，经常起、停，而一昼夜内电源电压的变化幅度，往往会超过电冰箱压缩机电机工作的允许电压范围。电机如长期过电压或欠电压运行，均会使电机损坏或不能起动。压缩机电机一旦发生故障，一般条件下不容易修复。根据电冰箱电机对电压有一定的适应范围及反复起、停的特点，我试制了一套过电压保护电路，经在西冷牌BS—80型冰箱上长期使用效果良好。

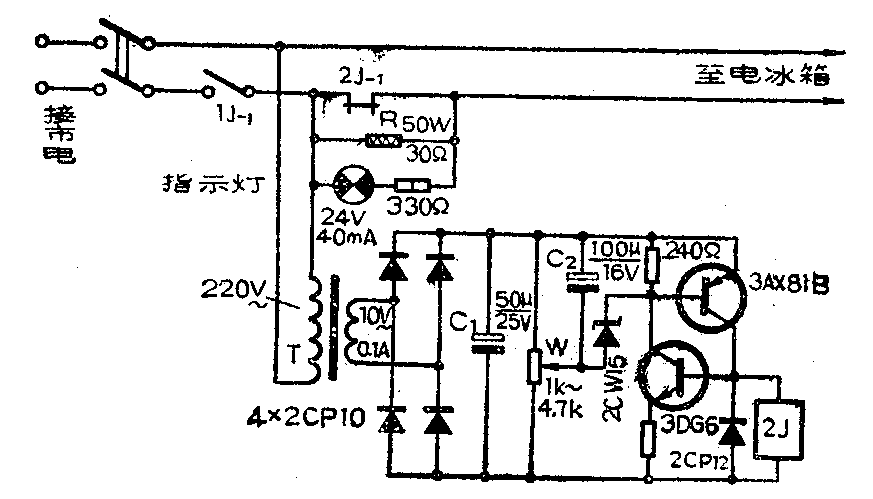

电路见附图。图中1J\(_{-}\)1为电冰箱原有的温控接点。2J为12伏460欧直流继电器，仅用一对常闭接点2J-1。W为可锁定电位器。R用50W120Ω的可调电阻，将它的调整头放置在正中间位置为一端，把两头连起来为另一端，即得50W30Ω电阻，注意连接要可靠。电容C\(_{2}\)在这里起一定的延时作用，以保证降压作用发生在电冰箱起动成功之后。3AX81与3DG6组成仿可控硅电路，两管间互相提供偏流，因此具有强烈的正反馈。在3AX81的e、b极间输入很小的正向电压即可使两管立即进入深度饱和，从而消除了市电电压接近临界值时继电器将吸未吸的过渡状态，避免了继电器抖动，改善了三极管的工作条件。
按图将电路接好后，在电源电压为220伏时调节W使继电器刚好从释放状态转入吸合状态，调节动作要细致。这样，当市电电压升高到220伏以上对继电器2J即吸合，其常闭接点2J\(_{-}\)1打开，在主回路中串接入电阻R降压20伏；市电电压低于220伏时电路不动作。一般冰箱允许电压范围为180～230伏，最佳工作电压为200～220伏，因此选220伏为临界值是合理的。使用本装置后，允许电源电压范围为180～250伏，一般已经够用。在市电电压经常偏低的情况下，可用一自耦变压器升压后再酌情使用本电路作过压保护。
要注意R上的压降不等于电冰箱所获得的实际压降，且因冰箱电机功率因数很低，该差值很大，西冷牌冰箱93W电机R（30Ω两端压降31V。实得压降20V。(周雪梅)
