用万用表检查判断电视机常用元件的方法（续）

高压整流硅堆本来是一个具有二极管特性的元件，但由于它的内阻很大，特别是16英寸以上电视机用的硅堆，用万用表很难测出其正反向阻值，因此对于它的极性和工作能力，难于作简便的判断。如果没有测试器，只能在电视机上做实际试验。

为什么用万用表测不出硅堆的正反向阻值呢？一是因为硅堆的内阻太大，二是由于万用表用的电池电压太低。针对这种情况，我们在实际工作中，用220V交流电源做测试电源，用万用表直流电压档作测试器对硅堆进行测量。这种方法既简便又可靠。

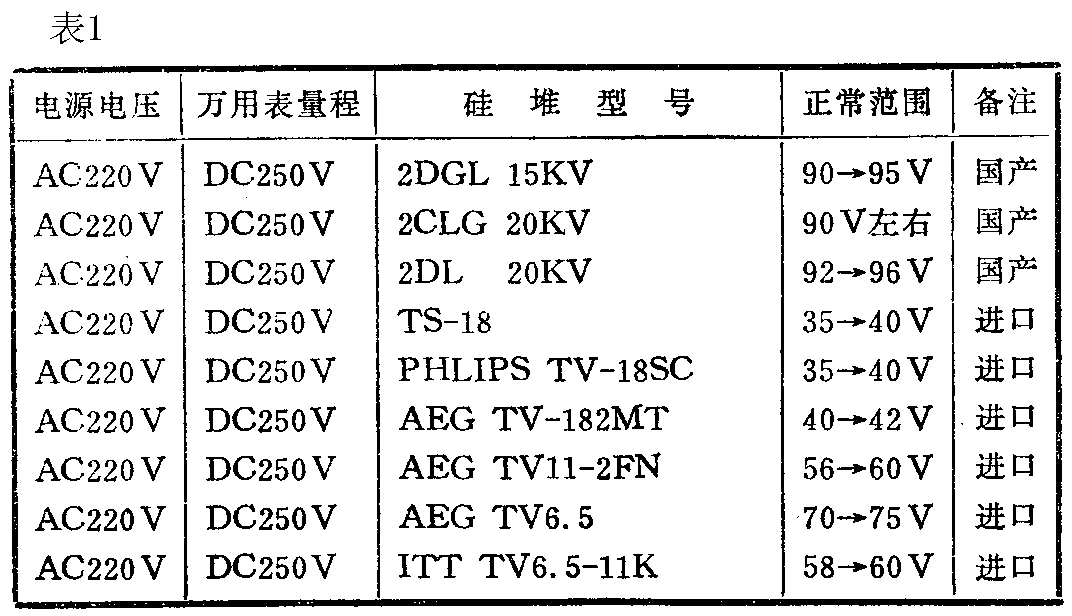

测试电路如图13所示，把硅堆和直流电压表串联后再接在220V电源插座上，这时表针有一个读数。如果表针反打，可把硅堆的两极对调一下位置再测。测出的数据是220V电压经硅堆整流后的脉冲电压平均值，它表示硅堆的工作能力。表1列出了部分高压硅堆；整流后的脉冲电压平均值的正常范围。测量时交流220V电压要准确，否则表中所列正常范围数值就会有变化，影响分析和判断。如果所测数值太大，可能是硅堆内部有部分晶体片击穿。如果所测数值太小，可能是硅堆内部接触不良或正向电阻变大、反向电阻变小，造成硅堆整流能力降低。

有的硅堆用上述方法测量时电压的数值正常，但是一上机又不行，这种硅堆只有在加上高压时才处于故障状态。遇到这种情况，可以在测量的同时，用电烙铁对硅堆烘烤加热。即可发现问题。

硅堆极性的判别，在图13中已明确表示，接万用表正表笔的是硅堆的负极。另外一端为正极。

首先用万用表测量室温下的热敏电阻的阻值，看是否正常。如果测得阻值太大或为无穷大，可能是内部断极或接触不良，如果测得阻值太小或为零，可能是内部击穿或短路。

如果在室温下热敏电阻的阻值正常，再用万用表检查热敏电阻的特性。常用的有两种方法：

1．用万用表测量热敏电阻的阻值，同时用人体对它加热，使其温度升高，这时应能看到电阻值随着温度的变化而发生变化。如果体温较低，阻值变化不够大，可以把热敏电阻放在电烙铁上方烘烤，随着温度上升，同时观察电阻值的变化。当温度升高时，电阻值也变大，这是正温度系数的热敏电阻；当温度升高时，阻值反而减小，这是负温度系数的热敏电阻。

2．用万用表的欧姆档测量热敏电阻中通过的电流及其两端的电压，绘出它的电压——电流特性曲线，根据特性曲线判断热敏电阻的好坏。曲线的测量绘制方法如下：

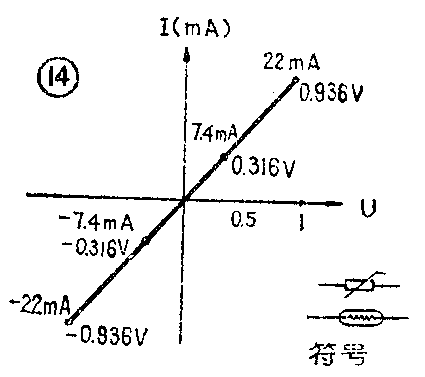

首先搞清楚所用万用表各欧姆档的短路电流和开路电压。所谓短路电流是指两表笔短接，表针指到零欧时，流过表笔的电流，开路电压是指两表笔开路时，表针指在∞欧姆时，两表笔之间的电压。这两个数据可以从万用表的技术说明书上查到，例如上海500型和北FM－7型万用表，R×1、R×10、R×100、R×1K档的短路电流分别为100mA、10mA、1mA、100μA。它们的开路电压均为1.2V。也就是说，当用R×1档测量时，若表针指到零欧时，短路电流为100mA、开路电压为0伏，若表针指到∞欧姆时，短路电流为0mA、开路电压为1.2V。当表针指到中间刻度时，可从直流电压、电流刻度中换算读出开路电压和短路电流来。例如有一只正温度系数的热敏电阻R\(_{t}\)，先用R×1档测出其电阻值为35欧，同时再从直流电压和电流的刻度上读出通过Rt的电流为22mA，两端的电压为0.936V。再将万用表置于R×10档。测出R\(_{t}\)的阻值仍为35欧，但此时的短路电流为7.4mA，开路电压为0.316V。再把表笔对调进行上述两项测量，又可读出两组相对应的电流和电压数值，把四组电流和电压的数值标注在图14所示的直角座标上，绘制出电流——电压特性曲线，如果特性曲线接近于直线，说明热敏电阻的特性良好。如果不是接近于直线，说明特性不好，需要更换。

1．测量正、反向电阻：

发光二极管是一个非线性元件，其正向电阻值比普通二极管大，在不发光的情况下，大约在数十千欧以上，其反向电阻值应为∞（无穷大）。例如LD34R型发光二极管，其正向电阻用R×1K档测量为150KΩ、用R×10K档测量为160KΩ，其反向电阻均为∞。若测得正向电阻太小或为零或为∞，反向电阻不为∞而是较小，说明发光二极管不正常。

2．检查能否发光：

发光二极管的工作电压一般在1.5V～1.7V左右，工作电流在1mA以上，才能发光。用万用表检查发光二极管能否发光时，必须使用内部电池大于3V、短路电流大于1mA的万用表。在正向导通的情况下，如果电流适当，二极管就能发光（放在光线较暗的地方看）。若不能发光或欧姆值不对，说明是坏管。

如果没有合适的万用表，可以把两只万用表串联起来使用，这样就可使发光二极管发光。这时所测的欧姆值，应当把两只表的欧姆数相加。例如用两只500型万用表，串联起来测量LD34R型发光二极管，两只表均置于R×10档，测得阻值均为130Ω、电流为4.3mA、电压为0.68V。在发光二极管能发光的情况下，正向电阻应为260Ω、发光时的电流为4.3mA，发光二极管上的电压为1.36V。另外，也可以用两节干电池与2.7KΩ（或5.1KΩ）的可变电阻和万用表的直流电流档串联后进行测试，如图15所示。

1．检查稳压二极管的正反向电阻：

将万用表置于R×100或R×1K档，对稳压二极管进行导通测量。第一次测量后将表笔位置对调一下再测量一次，记下两次测量电阻值。其中阻值很小的为正向导通电阻，阻值很大的为反向阻断电阻，后一个数值应比前一个大几十倍到几百倍为正常。如果两次测量电阻值都很小或为零，则是稳压二极管击穿或内部短路；如果两次测量电阻值都很大或为∞，则是稳压二极管内部接触不良或断极。在稳压二极管正向导通时，负表笔所接为阳极，正表笔所接为阴极。

2．检查稳压二极管的稳压特性：

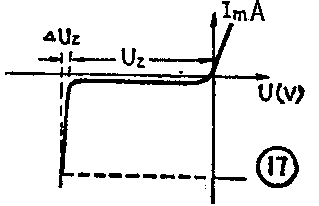

用一台直流电源（也可以用电视机中的直流电源），一只瓦数较大的电位器，配合万用表的直流电压档进行测试，电路连接如图16所示。如果直流电源的输出是连续可变的，也可不用电位器。测试中电位器输出的电压，应能从零伏开始逐渐升高。这样加在稳压二极管两端的反向电压就会逐渐升高，电压表中的读数也不断增大，可以测绘出图17所示的稳压特性曲线来。当电位器输出电压升高到某个数值时，稳压二极管两端的电压就会基本不变，这就是稳压管的稳定电压值，如图中的Uz。经过测试，如果稳压特性曲线符合图17的为好管，否则就是坏管。(李福祥 汪锡明)
