用分立元件代换集成电路TDA1170

进口的波兰625型及匈牙利TA5301型等黑白电视机，场扫描电路均采用集成电路TDA1170。我们在维修这些电视机的过程中，发现许多故障是由于该集成块损坏造成的。由于目前国内这种集成块的备用件还比较少，所以我们试用分立元件来代替TDA1170。经过长期的使用，证明性能稳定，效果良好。下面以波兰625型电视机为例，介绍一下代换方法。

修理波兰625型电视机时，如果发现伴音正常，光栅上出现一条水平亮带，经检查发现TDA1170的④脚、⑩脚无输出波形，另外几个脚的直流电压也变化很大，有时还会出现烧坏R\(_{3}\)01、R317、R\(_{912}\)、T301、D\(_{3}\)01的现象。修复这些元器件后，TDA1170仍无正常输出。可以判定TDA1170已经损坏。

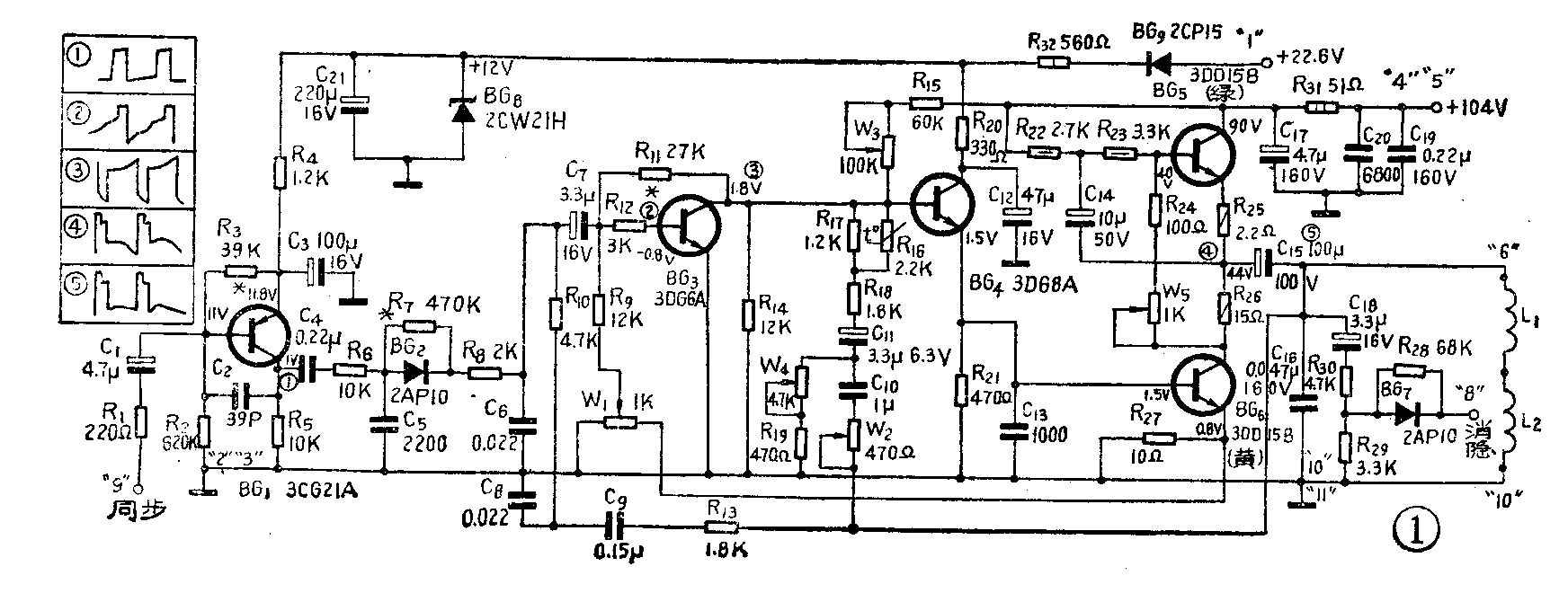

由于TDA1170在电视机中起场扫描电路的作用，所以我们选用图1所示大型电视机典型的场扫描电路进行代换。实践证明，除场偏转线圈阻抗匹配和同步信号输入需稍加改动外，其余部分都可以满足原电路的要求。

①采用分立元件后，原来从集成电路UL1262N取出的同步信号，无法使图像稳定。需要在电路前增加一级三极管放大器（见图1中的BG\(_{1}\)），这样就会使同步信号反相。此时，同步信号需要从晶体管T102（BC148B）的发射极取出。

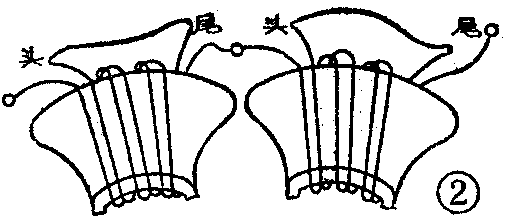

②为了保证场偏转线圈阻抗匹配，需要对原偏转线圈作一些改动，方法是把原双线并绕改成单线绕制，以增加匝数。改动时，不需拆下偏转线圈，只要把线圈的头尾从线圈架上焊下来。把双线焊开分成两个头，依次头尾相连，如图2所示。

③为了得到12V直流电源电压，图1中由BG\(_{8}\)、C21、R\(_{32}\)组成简单的稳压电路。将原机中的+22.6V变换成+12V，供给BG4、BG\(_{1}\)用。

BG\(_{1}\)可选用3CG21A、3CG14、3CG15，只要保证耐压大于12V，β值在60～90的范围内即可；BG3选用3DG6A，要求β值在50～60之间，耐压大于12V；BG\(_{4}\)可选用3DG8A，要求β值在70～90范围内，耐压大于12V。BG5、BG\(_{6}\)作为输出级，需要采用3D15B、3DD13B、3DD102等大功率管。BG5要求β在60～70之间，耐压大于120V。BG\(_{6}\)除作功率输出级外，还是BG5的推动和倒相级。因此β值不宜过高，一般选用β为30～40的管子，耐压大于120V。二极管BG\(_{2}\)、BG7选用2AP10或其他型号的2AP管。

BG\(_{8}\)为12V稳压管，可选用稳定电压为11～12.5V，最大工作电流大于20mA的2CW21G、2CW21H、2CW22G、2CW22H等。BG9可选用一般2CP二极管，要求耐压大于50V即可。

电容C\(_{1}\)0为无极性电容；电容C15、C\(_{16}\)要求耐压要大于100V，其余都选用一般电容。电阻R22、R\(_{23}\)选用1／2W的金属膜电阻；R25、R\(_{26}\)、R21选用1／4W的金属膜电阻；R\(_{32}\)选用1W的金属膜电阻；R31选用2W的金属膜电阻，其余都用1／8W的碳膜电阻。R\(_{16}\)为热敏电阻。W1、W\(_{3}\) 选用WH9—1型电位器；W2、W\(_{4}\)、W5选用卧式电阻片。

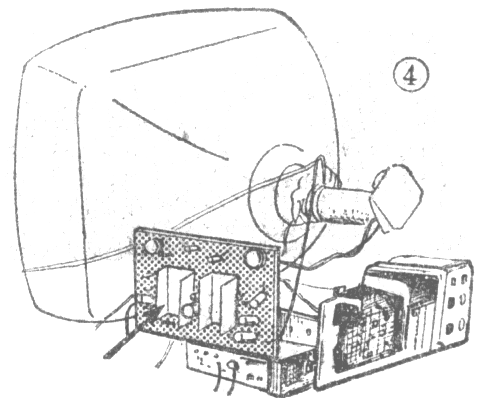

图1所示的电路元件全部安装在如图3所示的印制电路板上。BG\(_{5}\)、BG6需加装散热板。元器件焊好检查无误时，再往机内安装。为了便于调试和安装，我们采用11线接插键，把电路板装在机内如图4所示的位置。原来的TDA1170不用拆下，只要把偏转线圈从W\(_{6—1}\)、W6—2处断开即可。然后将代换用的电路板按表的方法与机内电路连接好。

接好连线后便可开机调试。先用万用表检查+104V和+12V电源电压。再用万用表500mA电流档串在4（或5）脚与+104V之间，测总电流，正常值应小于130mA。若远大于正常值，说明电路中有错焊或短路现象。然后从末级到前级依次检查各级的直流工作电压。BG\(_{5}\)、BG6的中点电压正常时为44±2V，若此电压值偏差较大，可调节W\(_{5}\)，如果调节不起作用，问题可能出在前级。推动级BG4发射极的正常电压为1.5±0.2V，若此电压偏差较大，可调节场幅电位器W\(_{3}\)。BG3起振时，基极电压为-0.15～-0.8V，如果基极电压相差太大或没有负电压，应检查充电回路（R\(_{11}\)、C7、R\(_{1}\)0、 C9、R\(_{13}\)至偏转线圈到地）和辅助充电回路（R15、W\(_{3}\)、R16、R\(_{18}\)、C11、C\(_{1}\)0、W2至偏转线圈到地）。最大可能是场偏转线圈连接有误。各极工作电压都正常后，调节场幅电位器W\(_{3}\)，使光栅幅度满屏幕。然后调节上线性电阻W2，使上线性最佳，调不到最佳时，应检查电容C\(_{1}\)0是否漏电。最后再调节场线性电位器W4，使图象最佳。要注意的是：调节线性电位器时，一定要在图象同步的前提下进行。因此需要配合调节同步电位器W\(_{1}\)。BG1为同步信号放大管，在有信号时，集电极电压应为0.8～1.1V。有条件的情况下，可用SBT－5同步示波器观察各点波形。

对于匈牙利TA－5301，TA—3301型电视机来说，当场扫描集成块TDA1170损坏时，也可参照上述电路进行代换。但是由于匈牙利电视机中无+104V电压，所以需要增加一只电源变压器，见图5。此变压器同时提供二组电源。一组供电视机220V电源，使底板与市电隔离，解决电路的接地问题；一组100V电压，经整流滤波后供给代换电路使用。整流二极管D\(_{1}\)～D4可选用2CP22，要求反向电压大于200V、整流电流大于300mA。＋12V电源直接从电视机内取出+22V，按图1所示电路降压后供给即可。(张季平)
