自制印刷电路板插座

采用插件式印刷电路板，会给调试与维修带来不少方便。下面介绍一种业余自制插座的简便方法：

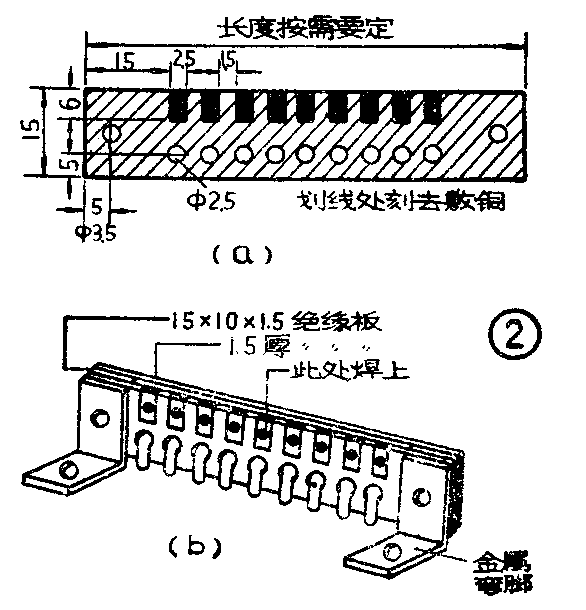

①取一小块厚度为0.1～0.3毫米的弹性铜皮，按图1（a）和图1（b）尺寸加工；②找一块长100毫米、宽15毫米的单面敷铜板，按图2（a）形状加工；③找一块绝缘板，加工成与敷铜板同样大小；④加工两块小绝缘板（如图2b），以备组装时将其夹垫在敷铜板与绝缘板中间的两端；⑤按图2（b）加工两个金属弯脚，以备在机壳上固定插座；⑥按图2（b）组装。将铜片带钩的一端焊在留下的敷铜面上，铜片另一端从孔中穿出，作为接线用。插座两端用螺丝钉夹紧，一个完好的插座就做成了。（马正连）
