晶体管OCL高传真扩音机需要选配一组正负对称的直流电源。图1是一种典型的OCL扩音机用桥式整流电路，由于电路比较简单，所用元件较少，所以一些业余爱好者，特别是一些初学者不太重视这一部分元件的选用，其实据了解，业余组装OCL扩音机时所出现的一些故障，许多都是由于对电源部分的元件选择不合要求而引起的。下面具体谈谈对几个元件的选用经验。
选择电源变压器
扩音机功率确定之后，首先遇到的问题就是电源变压器的容量取多大？晶体管与电子管不同，晶体管耗电小、效率高，在扩音板上除功放级大功率管损耗大一些以外，其余各部分的元件损耗是很低的。目前比较经济的OCL扩音板输出功率都在10瓦左右，一般可选用25～30瓦的电源变压器。如果容量太小，则不能满足扩音机输出功率的需要，低音不能发挥，声音显得干憋难听。如果变压器的容量选得过大，那么相应的损耗则要加大，造成不必要的浪费。再者变压器体积增大后，漏磁加大，扩音机交流声不好处理，也是很不合算的。
自行绕制电源变压器时，对所选用的硅钢片应有一定了解。目前用冷轧硅钢片（俗称高硅片）制成的电源变压器，效率可高达0.8～0.9，用热轧硅钢片（俗称低硅片）制成的变压器，效率为0.7～0.8。在选用时，我们总是希望选低损耗、高效率的硅钢片。如果是自绕电源变压器，应尽量选用高硅铁心，以节省价钱昂贵的铜线、降低损耗。在业余条件下如果无法准确地测出硅片的导磁率，可凭经验大概估计一下：高硅的片子表面颜色呈亮灰色，薄而脆，用手扭一下有钢性感觉，导磁率在12000～14000高斯范围内；低硅片子表面颜色呈褐灰色，表面比较粗糙，一般看来厚而软，用手来回扭几下会感到比较柔软，导磁率一般在7000～10000高斯范围，有的甚至还要低一些。只要能概略地估计出导磁率大小，就可以根据有关书刊中给出的设计方法，计算出铁心面积、每伏圈数等数据，进行具体绕制了。

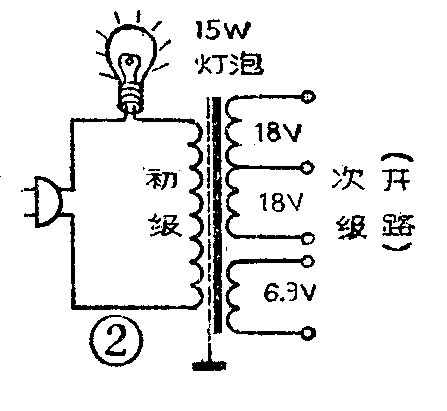

如果读者购买的是成品变压器，则对变压器除了进行外观检查，看看硅钢片是否薄而整齐，输出电压是否相符外，还应该更细致了解另外一些技术性能。如变压器空载电流I\(_{0}\)（即变压器次级线圈均开路，初级线圈接220伏市电电压时，在初级线圈中所流过电流的有效值），质量好一些的变压器，空载电流应在额定电流I值（即变压器次级加额定负载时，流过初级线圈电流的有效值）的8％以下。以30瓦电源变压器为例，额定电流I=0.14安，则I0应小于0.14×8％= 0.0112安（即11.2毫安）。如果变压器铁心质量不好，或工艺上不讲究，是较难达到上述标准的。空载电流大的变压器损耗大，容易发热，使用时容易出问题。业余条件下很少能具备交流电流表，如何测空载电流I\(_{0}\)值呢？简便的估计方法是如图2所示在变压器次级不接任何负载的情况下，在初级串接一个15W／220V灯泡，接通电源后观察灯泡亮暗情况，越亮就说明空载电流越大。正常情况下应是灯丝略微发红。
有的读者用手边现有的旧变压器改制成扩音机用电源变压器，这时除了在工艺上要求次级线圈双线并绕，铁心要插紧，处理好绝缘外，特别不要忘记在初、次级线圈之间加绕屏蔽层。市售成品变压器的屏蔽层多采用铜箔或铝箔，在业余情况下如果不采用上述办法，可采用0.1～0.15毫米左右的漆包线在初、次级间平绕一层，一端空着，另一端引出来接地。自绕或改绕变压器的次级电压没有一定的规范要求，目前常见到的双12伏、双15伏、双18伏都是为适应某种扩音板而设置的。一般的扩音板对电源电压要求都有一个范围，有些偏差也无关紧要，主要是要求次级两组电压要尽量对称相等，所以次级绕组应采用双线并绕。如果扩音板上的元件耐压允许，将电源电压稍微提高些还可以提高功率。
直流输出电压与变压器次级电压的高低、整流管管压降大小、滤波电解电容容量的大小有关。一般说来，如图1所示的桥式整流滤波电路，直流输出电压V\(_{0}\)为变压器次级交流电压V2的\(\sqrt{2}\)\(^{2}\)倍。考虑到整流管存在管压降，V\(_{0}\)还要低一些。例如，V2为双12伏时，V\(_{0}\)约为±15伏左右；V2为双15伏时，V\(_{0}\)约为±18伏左右；V2为双18伏时，V\(_{0}\)为±24伏左右。空载情况下V0还要高一些。
怎样选用整流器件？
图1电路使用了四只整流二极管。在这种桥式整流电路中，对每个整流二极管的具体要求是：管子允许通过的额定电流应大于扩音机额定工作电流的12，管子耐压应大于\(\sqrt{2}\)\(^{2}\)V\(_{2}\)。例如，当电源变压器功率容量为30瓦，次级电压为双18伏，配最大不失真功率为10瓦的扩音板时，可选用1A／50V的整流二极管。如果采用整流桥堆，应选2A／50V或1.5A／50V的。大部分的整流器件都采用硅材料，这是因为硅材料整流特性好、热稳定性好、耐压比较高（几乎都能超过50伏）。一般硅材料整流元件的正向压降都在0.7伏左右，从手册上查找这个数据时只给出是小于1伏。应该注意的是四只整流二极管（或整流桥堆的四臂）的正向压降应尽量一致，如果相差太大，会造成输出直流电压不对称。用c－b结完好的大功率晶体管代用为整流二极管是既经济又实用的好办法。如3AD30、3DD15等，这类管子的Icm都在4～5安上下，耐压大都大于50伏，其中锗材料的3AD30，其c－b结做整流用时的正向电压仅有0.3伏左右，使用起来效果很好。唯有不足之处是这种大功率管体积稍大，使用时接线不太方便。

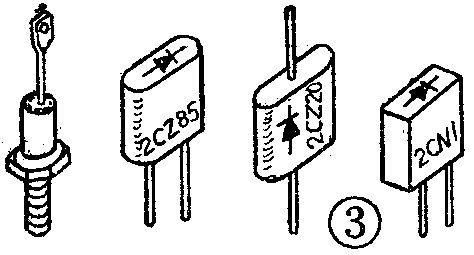

业余爱好者往往能买到一些廉价的副品或等外品整流器件，这些器件大都没有标注型号。不知道型号和参数就不好使用。遇到这种情况时可先用万用表判断一下器件的好坏（具体办法见本刊1982年第10期《怎样用万用表检查元器件好坏》一文），对于器件额定电流的大小可从外观上估计，图3是几种常见的1A型硅整流二极管的外型图。还可以结合管子引线的粗细来判定，引线粗的额定电流就大。反向耐压值的测量方法可参考本刊1977年第7期《晶体管反向击穿电压简便测试法》一文。总之，读者所接触到的整流器件，不管是什么型号的，不管是正品还是处理品，只要额定工作电流足够，耐压足够，正向压降小（四只管子应一致），都可以供扩音机电源整流部分使用。
硅整流桥堆是内部由四只二极管（管芯）接成全波桥式并加以塑料外壳封装的器件，使用时比较方便。这种器件外壳上一般都标有整流电流和工作电压的标记，对应于四个引线的部位也标有交流输入“～”和整流输出的“＋”“－”极性。应特别引起读者注意的是，不同厂家新老产品的极性标法有所不同，有标桥堆本身的极性的，也有标输出直流电压的极性的，使用时为了避免出差错，最好先用万用表测量一下。
电解电容器的选用
对两只滤波电解电容器的要求是：耐压要足够，漏电流要小，容量要足够，两只电容的容量要尽量相等。耐压值是按应不小于2V2来选取的。例如，对于次级电压是双18伏的，耐压值应等于或大于25伏。使用集成电路的扩音机，因为电源电压不能太高，所以一般选用输出双12伏的电源变压器，滤波电容可选等于或大于16伏的。滤波电容容量大一些滤波效果会好一些，目前大多数爱好者都采用2000μ／25V（或2200μ／25V）的。一般说，即使正品电解电容，容量的偏差也比较大，多数是容量偏低，特别是出厂时间已久、长期搁置不用的电容器，容易因电解物质干枯或溢出而使容量降低。电容器的外壳上都标有出厂的日期，购买时应选最新出厂的。如果有条件还是选用容量大一些的，如3300μ／25V、4700μ／25V（或5000μ／25V）的，滤波效果会好得多。
电解电容器的漏电流一般可用万用表估测，黑表笔接电容正极，红表笔接电容负极，可先用R×1档给电容充电，再用R×1K档看阻值，此时指针角度偏转越小，说明漏电流越小。
常见的电解电容极性引出焊片有单端与双端两种。单端的电解电容其引出爆片是正极，外壳接负极，安装时一般是用铝片或不容易锈蚀的铜片做成卡子，将电容器卡紧，以使其接触良好，这一端就作为负极引出片。对于双端引出焊片的电容，要注意负极焊片应与外壳处于同一电位。
温度对电解电容器的漏电流、容量、寿命都有影响，一般的电解电容只能用在50℃以下的环境，安装使用时要注意不要离发热元件（如电源变压器、散热片等）太近。

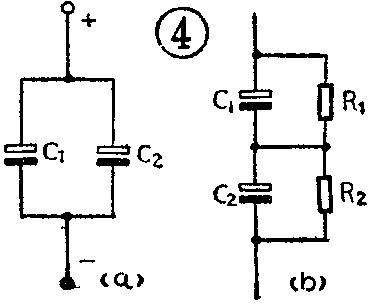

如果手头没有容量合适的电解电容，也可以采用一些应急代用办法。图4（a）是用两只1000μ／25V电解电容并联起来代替一只2000μ／25V的电容；如果你手头仅有2000μ／16v电解电容，耐压不够（例如电路要求电解电容耐压应大于25伏），可采用图4（b）方法，将两只2000μ／16V串联起来代替一只1000μ／25V电解电容使用。串联后等效电容的耐压可达32伏，完全可以满足要求。这样使用时，应如图4（b）所示在两只电容上分别各并联一只电阻（R1、R2），以避免由于电压分配不均匀将电容击穿。(肖涌泉)
