上一期我们曾较详细地分析了这种扩音机的电路原理，本文接着讲一讲制作与调试当中的一些经验和注意事项。

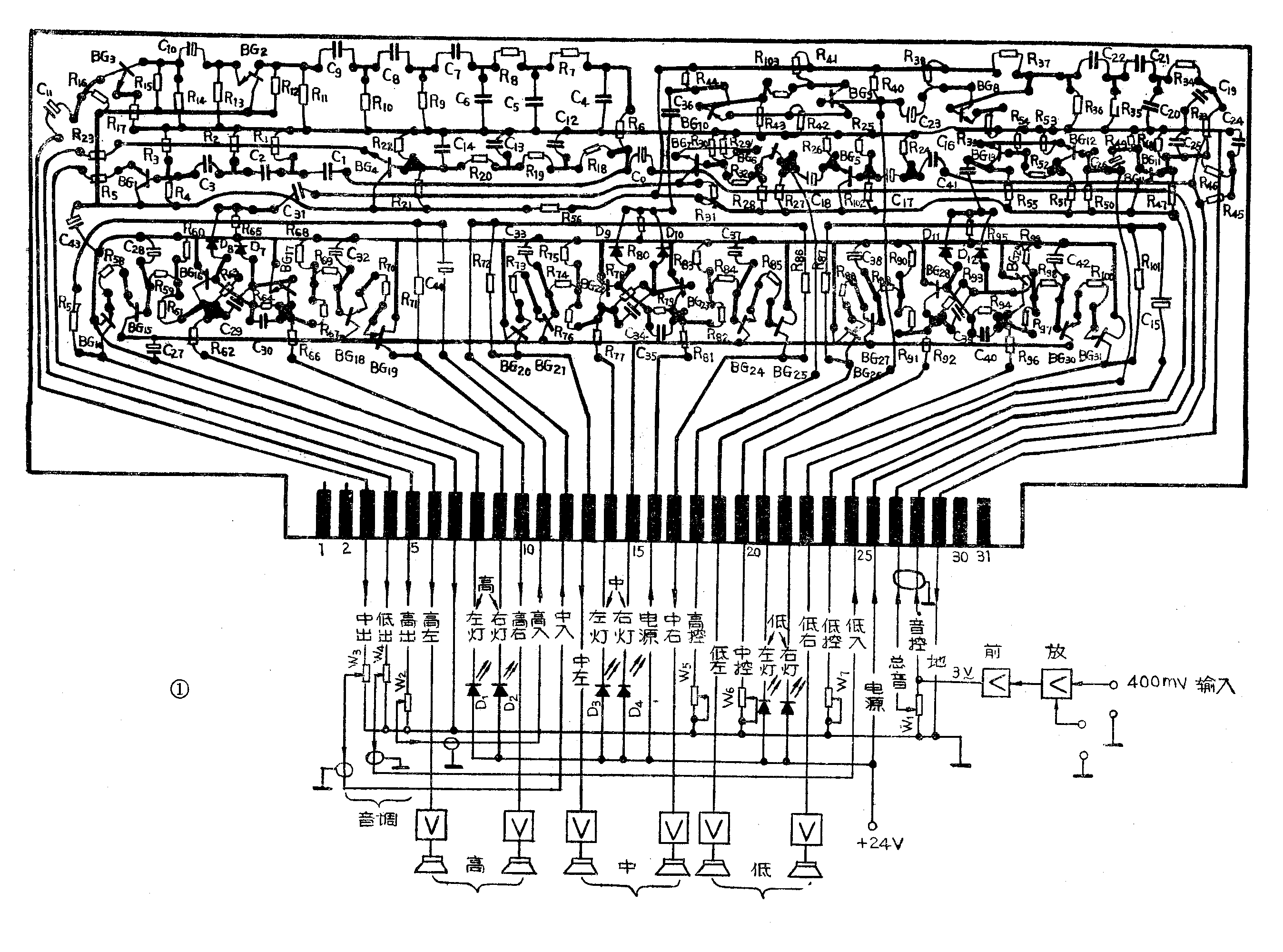

图1为这种扩音机主要电路部分的印刷线路板。前置级部分及功放部分均为读者常见电路，为了节省篇幅，本文省略了。按图1将所有元件装配好后可进行调试。
1．首先应保证前置放大级在输入信号为400毫伏时，输出端能获得3伏以上的不失真电压。
2．BG\(_{1}\)～BG4的β值选大于100的为好。调整R\(_{4}\)、R12、R\(_{21}\)，使BG1～BG\(_{3}\)的发射极对地直流电压有3伏左右。要求当输入交流信号电压为3伏（即前置放大级输出电压）、W1～W\(_{4}\)中心滑臂均调到最上端时，W2～W\(_{4}\)输出端交流电压应分别接近于1伏（3.5千赫处）、0.8伏（1千赫处）、1.5伏（300赫处），如果达不到，可通过分别调整R5、R\(_{17}\)、R23来满足要求。
3．调整电位器W\(_{5}\)、W6、W\(_{7}\)，使BG6、BG\(_{9}\)、BG12的基极电位保持在2.8伏。这样，在放送唱片信号时，信号处理器能保证每隔2～3秒钟就输出一个动令脉冲。当然，由于唱片音乐节目的频谱不同，所以三个判断器输出动令脉冲的间隔也不会相同，但总的说是中频段应满足上述要求。其它两个频段可通过分别调整W\(_{5}\)及W7以得到满意的要求就行了。

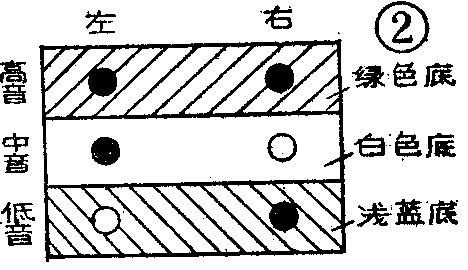

4．分配器的调整。一般情况下，只要按电路参数组装，双稳态电路就能很好地工作。双稳电路的晶体管的β值应大于50倍，并尽可能把β值相近的管子配成一对。如果出现某一组双稳电路不容易被触发翻转的现象，可适当增加相应耦合电容（C\(_{31}\)、C36或C\(_{41}\)）的容量。电路正常翻转时，两个发光二极管应交替发光。流过发光二极管的电流通常大约为5毫安。发光二极管的作用是在面板上作为视觉引导，使听者知道声象的动向，有助于耳朵判别，从心理上增强立体感。发光二极管的安排可参考图2。

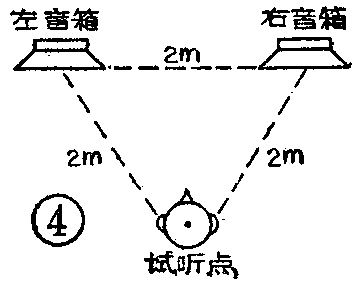

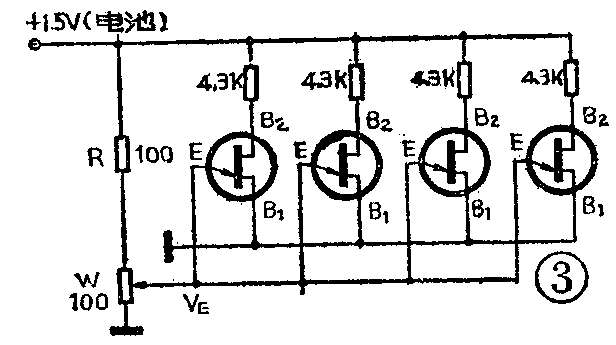

分配器电路中，电控音频衰减器比较难调。首先应给单结晶体管配对，把特性相近的配为一对使用。挑选方法见图3。调整电位器中心滑臂，使V\(_{E}\)值发生变化，此时分别测出几只单结管B2极的电位V\(_{B2}\)，将VB2相近的管子配为一对即可。以上只是进行了粗调，细调工作应将管子焊在分配器印刷电路板上进行。以分配器1为例，从前置放大级输入端输入唱片或电台信号，把原电路中的电位器W\(_{2}\)置于音量最大状态。输出端两个扬声器箱相距2米。用一个5.1千欧电阻，一头焊在+24伏电源上，另一头焊上一段10厘米长的塑料导线，以作为临时触发双稳态电路动令信号源。当将塑料线悬空端碰触双稳态电路中截止管的基极时，电路应立即翻转，两个扬声器箱间的声象开始移动。为了便于调整，先把时间常数τ调为1.5秒（即R59、R\(_{69}\)均失换成15千欧电阻器）。试机时常出现如下几种情况：①一边声音已经衰减为原来的\(\frac{1}{3}\)，而另一边还没有觉察出发音，需等一会才出现声音再慢慢增大。其原因是给C28或C\(_{32}\)充电的电压VC值太高，电路翻转时，虽然电容已开始放电，但是因为V\(_{C}\)值（即BG16或BG\(_{17}\)的集电极电位）高，放电放到一半之后，单结管BG14或BG\(_{19}\)的IE值仍很大，使得R\(_{BB14}\)或RBB19仍很小，所以就不发音。然而由于此时另一边充电电压高，充电快，相应单结管的I\(_{E}\)值迅速增大，所以声音很快衰减。调整办法是改变起分压作用的R60或R\(_{68}\)。电阻值减小时，充电电压减小。我们要求当一边音量开始上升时，另一边音量即开始下降，转换过程中不要出现断音现象。②两边声音已同时变化，听音者站在如图4所示的位置试听，发现声象移到中心位置时比移到两边位置时音量大。这时可减小R58及R\(_{7}\)0阻值，即可得到解决。应注意的是，当R58、R\(_{7}\)0阻值变化后，需再略微调整一下R60、R\(_{68}\)，以使左右两声道的音量变化交接的更平滑一些。③与上述第②种现象正相反，声象移到中心时音量变小了。调整方法同②相仿，适当增大R58、R\(_{7}\)0阻值就行了。
功率放大器左右声道的放大量应尽量相近，差别不大时可不进行调整。（梁志伸）
