该机外形可参考题头，前脸两边用黑色网罩盖住扬声器，扬声器的镀铬圆环隐约可见。由于话筒也在网罩内隐藏着，使得面板较清秀。由于磁带盒门较为突出，整体感觉既朴素又雅致。
（二）内部结构 为适应TN－65VB录音机芯的结构形式，录放印制板与水平面垂直安放，与录音机芯平行。而高频印制板则水平放置，减少了传动机构转换，使录音部分与收音部分组件化更加明显，增加了可靠性，也便于维修。
由于高、中频印板与拉线传动机构组装在一起，高中频部分在整机合拢前，可以单独进行调试。使得收音部分可靠性增加。由于拉线机构中使用润滑性能良好的滑轮及锌铝合金的惯性轮，调谐机构的手感十分舒适、平稳。
五、部分元器件数据

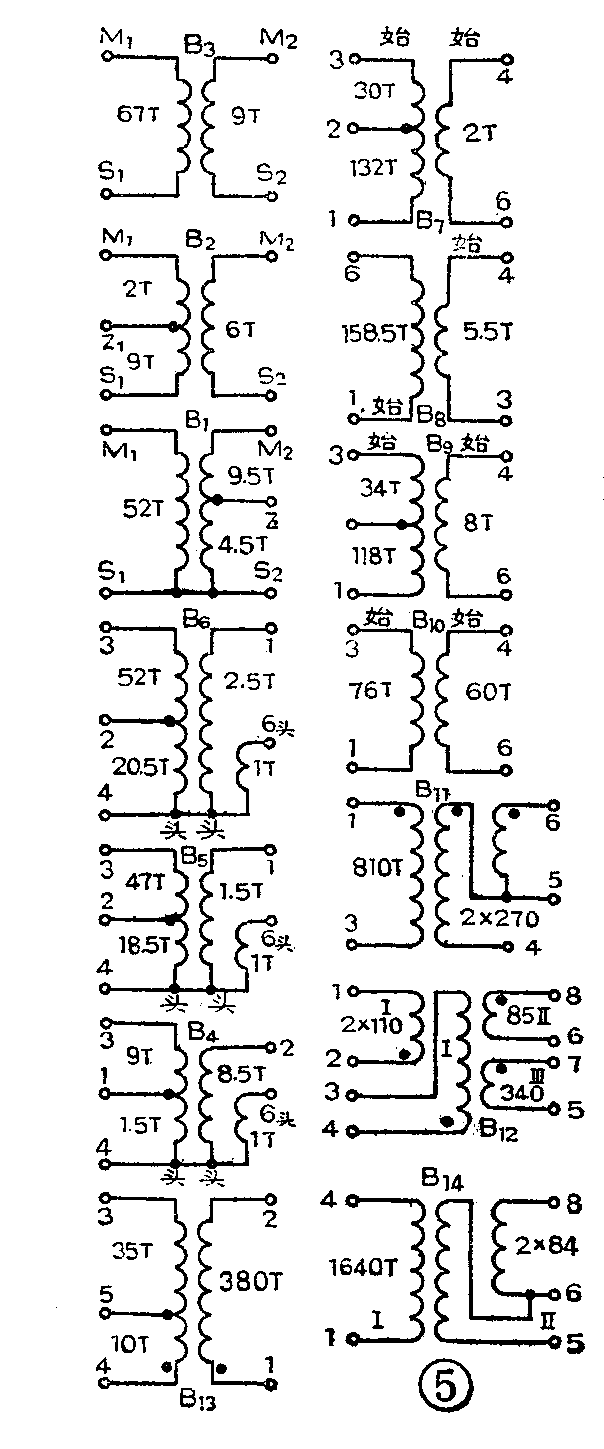

为便于维修时参考，该机各级工作电流、电压数据均标在电原理图上。电感元件圈数及连接法如图5，所使用的导线及磁芯如下：
1．天线线圈：B\(_{3}\)2共用一根锰锌φ10×200磁棒。B\(_{3}\)初级使用14×0.07的纱包线绕制，电感量为260μH，Q值大于200。次级用φ0.15漆包线绕制。B2初级用φ0.8漆包线绕制，电感量为8.6μH，Q大于100。次级用φ0.15漆包线绕制。B\(_{1}\)的磁芯规格为NXO-40，M4×0.7×8，初级用φ0.12绕制电感量为20μH±5％，Q≥30，次级用φ0.31漆包线绕制。
2．振荡线圈：B\(_{6}\)是中波振荡线圈，磁芯用MXO－400磁芯磁帽，初级用φ0.08漆包线绕制，电感量为126μH±15％，Q≥90，次级用φ0.08漆包线绕制。B5是短I振荡线圈，磁芯用NXO－40磁芯磁帽，初级用φ0.08漆包线绕制，电感量为6.7μH±7％，Q≥70，次级用φ0.08漆包线绕制。B\(_{4}\)是短Ⅱ振荡线圈，磁芯用NXO—40，M4×0.7×8螺杆，初次级均用φ0.15漆包线绕制，初级电感量为1.55μH±7％，Q≥50。
3．偏磁振荡线圈（B\(_{13}\)）：磁芯用NXO—200，M4×0.7×8磁芯及NXO—400—12×4.5磁环。初次级均用φ0.1漆包线绕制，初级电感量为0.92mH，Q为20。
4．中频变压器（B\(_{7}\)10）：磁芯均使用MXO—400型磁芯磁帽，频率可调范围均为465KHz±20KHz，Q均大于90，初次级均用φ0.08漆包线绕制。
5．输入变压器（B\(_{11}\)）：铁芯用E—6，I—6硅钢片，初级电感量≥1亨，初次级均用φ0.15漆包线绕制。
6．输出变压器（B\(_{12}\)）：铁芯用E—8，I—8硅钢片，初级用φ0.35漆包线，1～4头间电感量≥0.17亨，次级第Ⅱ绕组用φ0.55漆包线，第Ⅲ绕组用φ0.1漆包线。

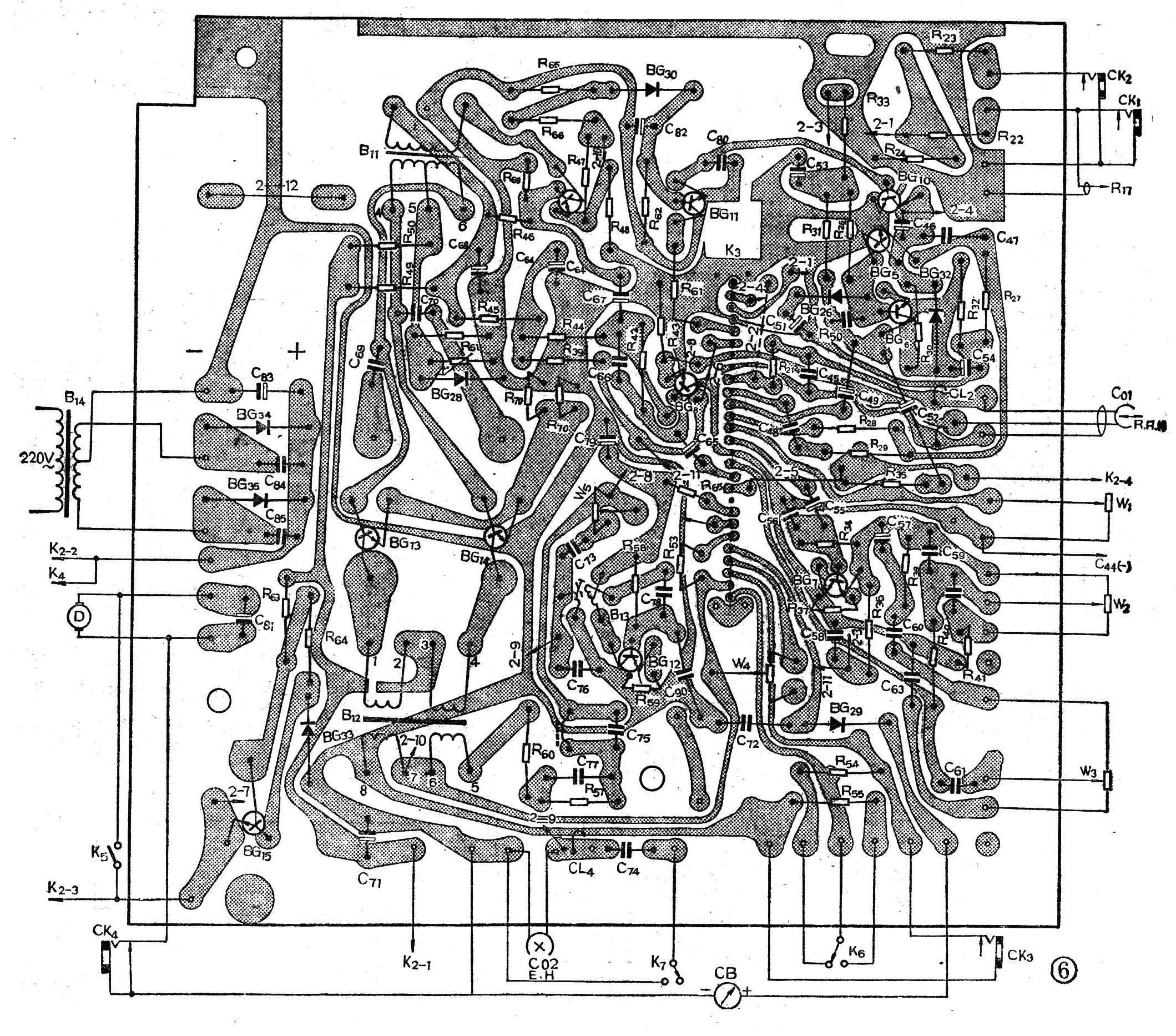

7．电源变压器（B\(_{14}\)）：铁芯用E—16，I—16硅钢片。初级用φ0.14漆包线，次级用φ0.62漆包线绕制。印制板图见图6、图7。
六、附加电路
1．ALC电路该机自动录音电子控制电路由BG\(_{1}\)0、BG11、BG\(_{3}\)0等组成。ALC电路的输出端接至前置级的输入端。其输入端则接到输出变压器次级的6（或7）端，当录音电平增高，使此端电压达到0.6～0.7伏时，BG30中开始出现整流电流，使BG\(_{11}\)导通进而使BG11导通，使得BG\(_{11}\)的集电极至发射极之间的阻值变小。由于BG11集电极接在录音放大器的输入端，所以BG\(_{11}\)的集电极电路对录音放大器输入电流起到分流作用，使录音电流减小，反之，当录音电平降低时，BG11的集电极与发射极间阻值增大，上述分流作用减小，使录音电流增大。这样就达到自动控制录音电平的目的。这种双管ALC电路起控灵敏，控制特性好。被录信号变化30dB，ALC均可起控制作用。
2．录音电平和输出功率指示电路：在有ALC的录音电路中，录音输入信号过强，会使录音动态范围变小。输入信号过小，磁带上录音磁平又太低，使信噪比变坏。为了得到理想的录音效果，必须对录音电平进行监视。本机采用250μA电流表做指示器，消耗功率小，简便易行。监视信号从功放输出端取得。信号经W\(_{4}\)→K3-8→BG\(_{29}\)→电平表。调整W4及输入信号，电流表指示“-5～-3”时，磁带上恰好为160\(\frac{nwb}{m}\)磁平。平常录音时，只需调整输入信号，使指针不超过“-3”效果最佳。
当K\(_{3}\)-8位于放音（或收音）时，信号经R53→K\(_{3}\)-8→BG29→电流表，指示输出功率，指针对着“－5”时约0.3W，指针对着“0”时约为2W，满度时约输出5W功率。
3．录音监听 为监听录音信号的优劣，本机设有监听开关K\(_{6}\)。监听时K6打向“ON”，信号从B\(_{12}\)输出，经K3-9→K\(_{6}\)→R54→扬声器。监听功能一般用于线路录音。当话筒录音时，K\(_{6}\)打向“OFF”，扬声器不能发声。对于录、放兼用的功放输出电路，这是最简单的监听程式。
4．马达电源 交流220V，经变压器降压，BG\(_{34}\)、BG35整流输出12V直流电压。马达需6V电压，BG\(_{15}\)、BG33组成大电流稳压电路。R\(_{63}\)为限流电阻，R64是BG\(_{33}\)的偏置电阻。稳压管BG33也是取样管，选用2CW55中稳压6.7～7.1V的管子。BG\(_{15}\)为调整放大管。由于发射极比基极低0.6～0.7V，可稳定输出在6～6.5V的某一电压上。这种发射极跟随式稳压电路，输出电流500mA时，输出电压极稳定。（胡世英 钱智仁 杨必标）
