如何减小稳压电源中没有必要的损耗，提高效率，是业余爱好者关心的问题。我们知道，电源损耗主要有①变压器铜耗，②整流二极管的管耗，③调整管上的管耗。为了减少损耗，提高效率，我们设计了图1所示的电路，供参考。
图1电路中，表面上看仅有两只二极管，实际上确是一个变形的桥式整流电路，另外两只二极管是用三极管BG\(_{1}\)、BG2导通时的ce结代替的。由于三极管的饱和压降只有工作在整流状态下二极管的管压降的1／5左右，这就减小了整流管的管耗。由于晶体管BG\(_{1}\)（BG2）的基极受D\(_{1}\)（D2）控制，当电源变压器次级线圈上端负，下端正时D\(_{1}\)导通，BG1截止，BG\(_{2}\)导通，D2截止；当次级线圈变为上正下负时，D\(_{2}\)导通，BG2截止，BG\(_{1}\) 导通，D1截止；所以BG\(_{1}\)、BG2两管是轮流导通与截止的，相当于一个效率很高的开关式稳压电源。同时，三极管BG\(_{1}\)、BG2既是整流管又兼当调整管，每只三极管只在电源的半周时间内工作，参见图2，所以作为调整管本身耗散功率小，利于散热。由此可以看出，这种电路中的调整管与普通电源调整管相比，选用时对集电极耗散功率和I\(_{CM}\)的要求要低些。比如当输出电流为300mA左右时，就可以用中功率三极管3DK4或3DG12等作调整管，如果不是采用这种电路，就得选大功率管作为调整管。
从图中还可以看出，由于BG\(_{1}\)、BG2的基极电位被箝在稳压管DW\(_{1}\)、DW2的稳定电压值上，所以就稳压而言，相当于一个简易的射随稳压器。
对于这种稳压电路、要求晶体管BG\(_{1}\)、BG2的β应大于50；稳压管DW\(_{1}\)、DW2的稳定电压要尽量一致，可选用双向稳压管2DW7；变压器次级绕组所用的漆包线的线径可由公式d=0.85\(\sqrt{I}\)来决定，其中d为线径（单位mm），I为输出电流(A)。

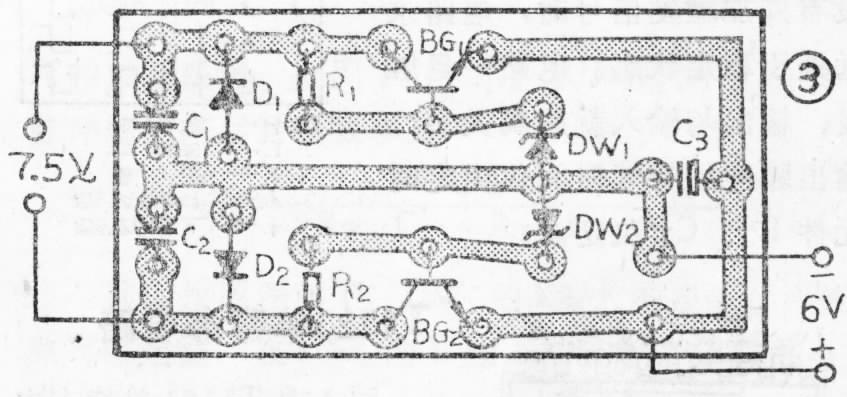

图1中，若BG\(_{1}\)、BG2用3DK4，β＞50; 变压器用线径为0.51mm的漆包线绕制，输出交流电压为7.5伏；DW\(_{1}\)、DW2用一只2DW7。印制电路板见图3（1：1）。该稳压电源输出电流为300mA, 输出直流电压为6伏。(林永恩)
