为了提高测向运动水平，交流技术，本文将对参加1982年全国2米波段测向机评比的测向机电路作一综述简介，并提出一些探讨意见，供大家参考。
两米波段测向机综述

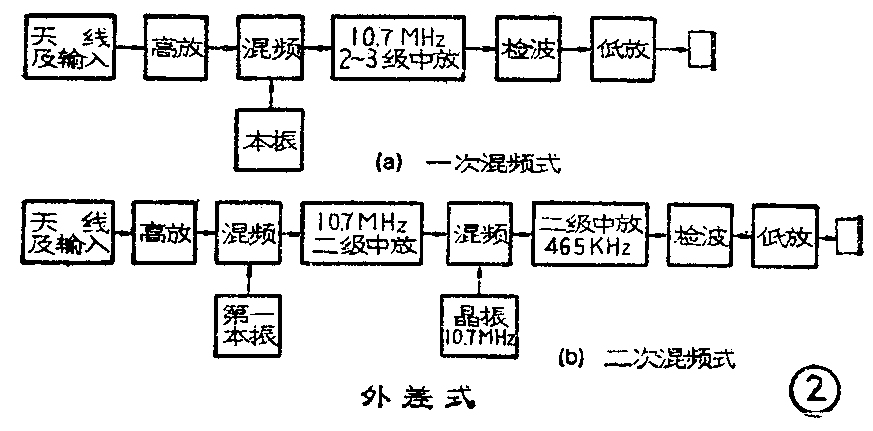

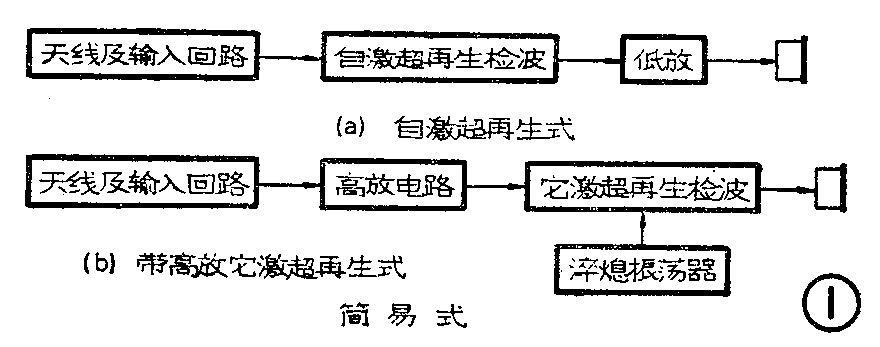

2米波段测向机实质上为一具有方向性天线的高灵敏度接收机，其接收频率在144～146MHz余频段，可分简易式和超外差式两大类。基本电路形式见图1和图2。

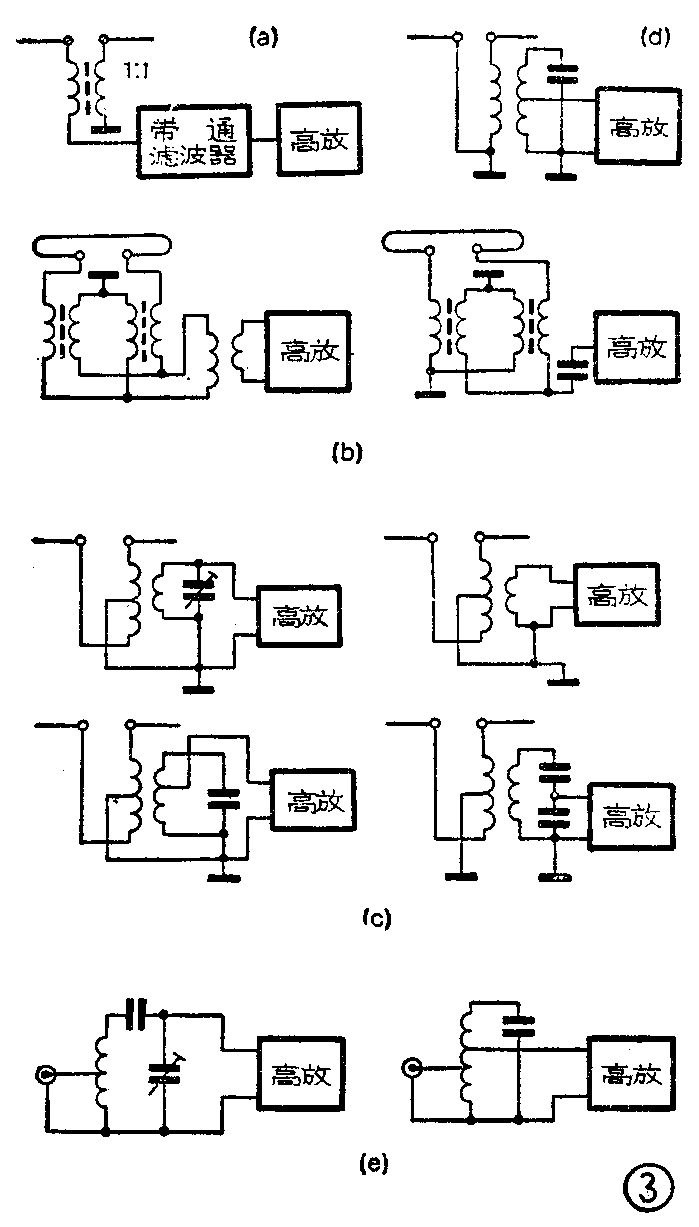

天线及其输入回路 2米测向机的天线多用二单元和三单元振子天线（关于天线以后另有文章介绍）。输入回路大致归纳为图3所示的五种形式。
其中图3（a）为加平衡变换及带通滤波的；图3（b）为采用300Ω／75Ω阻抗变换器的；图3（c）是平衡电感耦合方式的；图3（d）为不平衡电感耦合式；图3（e）为直接电感抽头的。
从电路和评比的测试结果看，有平衡变换的、输入阻抗匹配的测向机，其方向性较为明显，图3中的a、b两种输入电路能提供的整机方向性就比d图的要好。
高放级电路 为了减小噪声，高放电路大部分采用了低噪声管，连接成共发射极电路，有的测向机还使用了场效应管，以提高输入阻抗。但由于各机的高放电路选取的工作电流不同，所以尽管电路差不多，噪声大小也还是不同的。通常这级工作电流选在1～2毫安为佳。

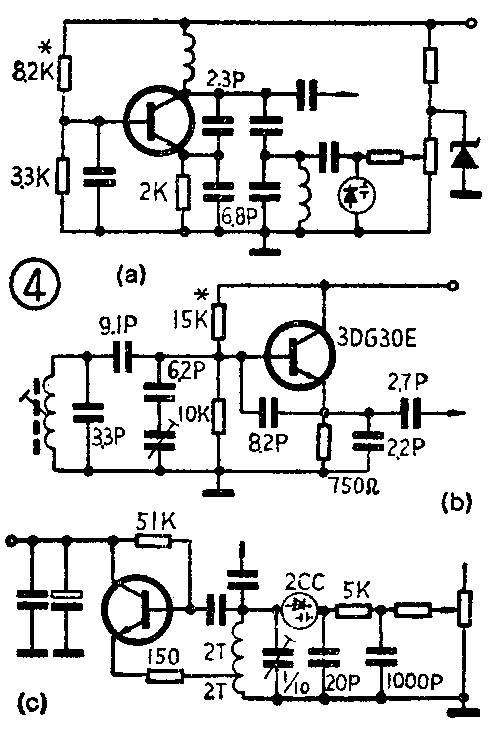

本振电路 参加评比的测向机有的采用一次变频，它们的本振电路有3种形式，见图4所示。4（a）为改进的电容三点式振荡器；4（b）为射极输出的电容三点式振荡器；4（c）为电感三点式振荡器。这几种振荡器中，通过调可变电容或调变容管的偏置来完成频率的微调，但使用变容二极管作频率微调的电路如不采取补偿措施，频率漂移较大。
有些测向机采用二次变频，在第二级本地振荡器中采用基频晶振电路。
混频级 大部分为基极注入式的典型电路。
中放级 有的采用共发射极的调谐中放级，有的采用直流级连的晶体管对的调谐放大器，还有使用集成块的中放级及利用10.7MHz陶瓷滤波器来集中选频的阻容放大器。
检波电路 一般都与收音机的二极管检波电路相同，还有少数测向机采用了三极管检波以改善增益，但调节欠妥，有些不稳定。
增益控制电路 综合看来，主要有图5所示的5种形式。（a）只改变一中放的偏置。（b）改变高放级的偏置，图中给了三种改变方式。（c）改变一中放偏置，再从它的发射极取出控制电压去延迟控制高放级。（d）同时短接一、二、三中放级输入线路或同时控制三级中放的偏置。（e）高、中放级的延迟分段控制。
低放电路 有采用两级甲类放大的，有采用乙类推挽放大的，也有采用音响电路中的低放集成块的，如采用集成电路4101、4102、5G31C、SL34等。
一些探讨意见
1．由于隐蔽台的发信方式是采用时分制的，若今后采用频分制即在144～146MHz范围内，以五个不同频率同时发信，那么频率间隔为500KHz。若以目前调频广播接收机对选择性的要求为±200KHz、不小于16dB作参考的话，那么500KHz的频道间隔对测向机的选择性的要求不是苛刻的，就可以采用上面介绍的一次变频式电路。用改进了的电容三点式振荡电路作为本振级，其频率稳定度一般可达10\(^{－4}\)数量级，因此在2米波段，其频率变化的绝对量在±16KHz左右，加上调制信号所占有的频带，整机的中频通带不能窄于±20KHz，否则在接收信号时会产生时有时无的不稳定现象。
这次参加评比的有采用二次变频电路的，第一本振采用了电容三点式振荡电路，一中放的频率为10.7MHz，而二中放采用了收音机的465KHz频率及中频变压器，虽然使用了以10.235MHz的晶体振荡器，但由于中频通带窄，对测向机的影响就很大。而一次变频电路却由于采用了10.7MHz作一中频，中频变压器就利用市售10.7MHz中频变压器，无特殊元件，电路简单，利于推广。
2．以改变高频头的方式来实现2米和80米波段测向机共用，想法虽好，但仍然会遇到上面二次变频电路带来的弊病，而且由于第一中频频率选得过低，当调谐频率范围较宽时，本振辐射频率容易落入竞赛频率范围内，所以一机两用目前还有局限性。
3．有些测向机在使用集成电路时，没有注意阻抗匹配问题，因此，有的输出功率小、音量动态范围变化小，尤其是在近距离测向时，影响了整机测向性能的发挥。当然也不是输出功率越大越好。我们认为，整机输出功率调整后至少应在60～100mW范围。
4．关于增益控制范围从目前评比的电路看，采用一次变频的电路，总的增益为120～130dB比较合适。具体分配到各级是：高放级为10～18dB；混频级为10～18dB；中放级为60～80dB；检波级为-20dB；低放为35～40dB。
增益控制、远近程增益控制对测向机是必需的。不然，近距离时，由于信号过强，会发生阻塞，影响近距离寻找隐蔽台。由于阻塞主要是发生在高放级和中放级，所以增益控制就应设在这些级。这样既然前面有了增益控制，后面的音量控制就不必再调了，简化了运动员的操作手续。当然这里应当注意的是，以远、近程控制高放级时，将使高放级的输入阻抗与天线回路失配，从而对整机的方向性有影响。
5．输入回路与天线的匹配是决定方向性的重要一环。为了减少整机的噪声及运动员听觉的疲劳，在输入回路中使用了通带滤波器，以限制带外噪声，提高信噪比。由于2米波段测向的信号源的调幅度为100％的调幅脉冲，信噪比在6dB时已能分辨出信号，一般达到20dB就可以了。
为了便于考核测试整机与天线的性能，希望天线与输入回路的连接最好采用同轴插头。
6．从整体设计上看，为了减轻运动员的负重，电源电压建议在6～9伏，屏蔽外壳可用合金铝材料。
7.有的测向机还装上了近距离指示，想法是好的。但由于各隐蔽台发射功率不同，使用时很难保证指示器在什么距离上开始指示，为了简化电路也可不用。（全国2米波段测向机评委会 供稿）
