日立M1201电视机设有电调谐频道指示线显示电路。利用屏幕上左右移动的垂直黑线来显示频道。有的机器常常出现图象时有时无，无图象时有伴音，屏幕上出现满幅回扫线的故障。这说明通道正常，故障多出在视放级，常见的有预视放、视放管损坏，100伏电压不正常等。此外，电调谐频道指示线显示电路有故障也会造成这种现象。

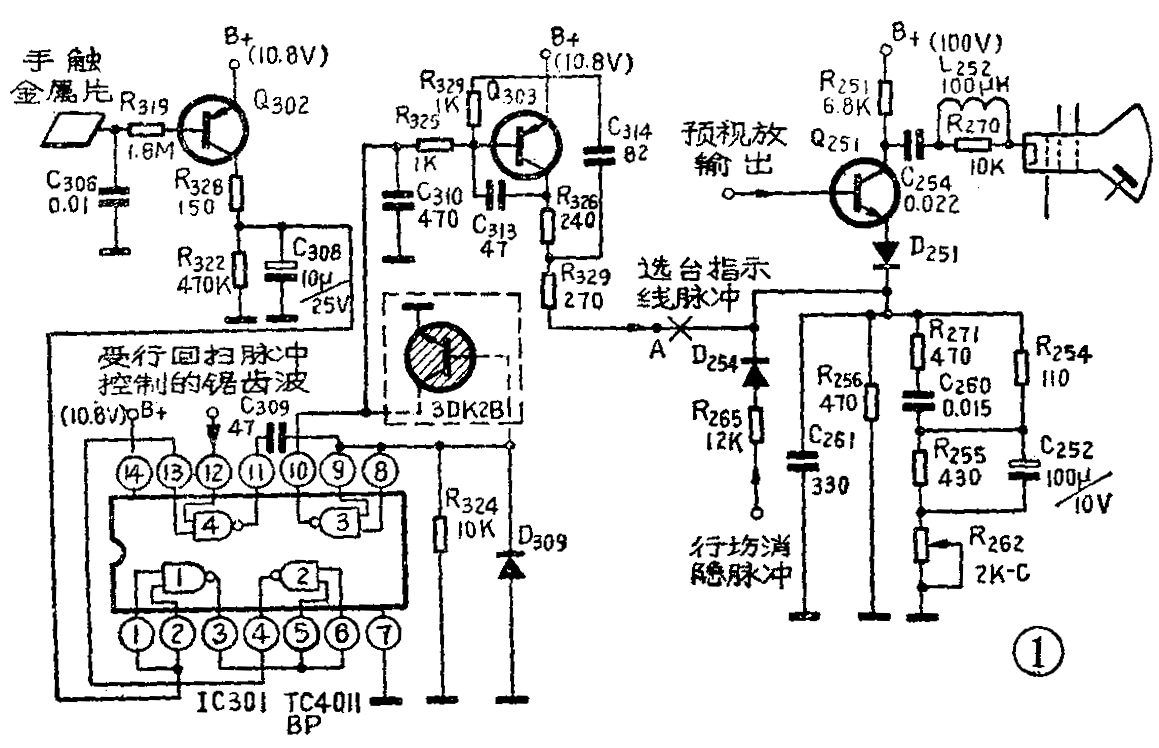

频道指示线显示电路如图1所示，它的主要功能是为视放发射极提供选台指示线脉冲。此脉冲在每行正扫期间出现，并随调谐电压的变化而左右移动。上述故障检修步骤如下: 1．首先测量预视放管各极电压并观看输出视频信号的波形，如无异常现象，说明预视放工作正常。再测量视放管Q\(_{251}\)各极电压，发现UBE在0～0.55V之间波动， U\(_{C}\)在100～60V之间波动，说明管子一会导通，一会截止，造成图象时有时无。焊下测量视放管是好的，或者用备用管代替，故障现象仍存在，说明故障不在视放级。2．进一步测量视放管发射极电位，UE在2.9～3.2V之间波动。随着U\(_{E}\)的波动，该管时而导通时而截止。UE除了受扫描输出级控制外，还受频道指示线显示电路输出级的控制。现在光栅正常，说明扫描输出级正常。从A点（见图1）将指示线显示电路断开，图象恢复正常，说明故障在频道指示线显示电路。3．继续查找频道指示线显示电路故障。当手触及调谐旋钮旁边的金属片时，手感应信号使Q\(_{3}\)02导通，其集电极电位由零伏上升为10伏左右。结果使集成电路TC40llBP中的非门电路①的输入端呈高电位。如果非门①、②是正常的，经①、②两级非门倒相后，使与非门④的输入端（13脚）的电平也由零伏上升为10伏左右，这说明手触开关电路是正常的。4．用示波器观察与非门④的另一输入端（12脚）的波形，该输入端是受行回扫脉冲和调谐电压控制的锯齿波控制的。如果波形正常，再观察与非门④的输出端（11脚）的输出方波，如果波形正常，当手离开手触金属片4～5秒钟，方波消失，这时输出端（11脚）的电压由4伏回升到10伏。这说明与非门④的工作也正常。5．再测量非门③的输入端（8、9脚）的电位，发现有所波动，结果使输出端（10脚）的电位也随之波动。这个波动电压经指示线脉冲输出级Q303放大送至视放管发射极，造成图象时有时无。这说明故障是由于集成电路中的非门③损坏引起的（检查这部分电路时，要取下电路板，用外引线接入电路，否则不好测量）。
处理方法：（1）如果没有集成电路TC4011BP代换，作为应急措施，可从A点处断开，这样电视机即可恢复正常。但是无频道指示，使用起来很不方便。（2）从电路可以看出，非门电路③是将与非门的两输入端短接后代替的。它作为指示线脉冲的倒相推动级。断开非门③的8、9、10脚，外接一只三极管（如图中虚线所示）可以代管该非门电路。晶体管可选用开关管2DK2B。用普通三极管3DG6也可以，但频道指示线边沿不如用开关管整齐。(林瑞昌)
