用万用表检查判断电视机常用元件的方法

万用表是修理电视机最常用的仪表。正确和灵活地运用万用表，可以帮助我们分析判断和处理电视机的大多数故障。掌握万用表的多种使用方法，也是修理电视机的基本功。

1．判断二极管的好坏：锗管用R×100档测量，硅管用R×1K档测量。分别测量二极管的正、反向电阻，二者相差越大越好。一般正向电阻为几百欧或几千欧，反向电阻为几十千欧或几百千欧以上，这样的二极管是好的。如果正反向电阻为无穷大，表示内部断线；正反向电阻都为零表示PN结击穿或短路。如果正反向电阻一样大，这样的二极管也是坏的。

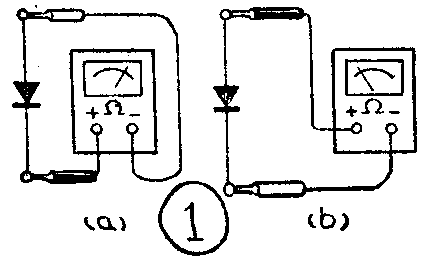

2．判断二极管的正极和负极：测量二极管的正反向电阻时，同时也可以判断二极管的正、负极。当测得阻值为几百欧或几千欧时，为二极管的正向电阻，这时负表笔所接的为正极，正表笔所接的为负极。当测得阻值为几十千欧或几百千欧以上时，为二极管的反向电阻，这时正表笔所接的为正极，负表笔所接的为负极，见图1。

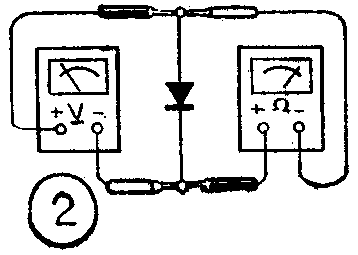

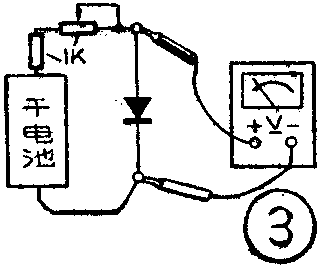

3．判断二极管是硅管还是锗管：大家知道，硅管一般正向压降为0.6～0.7伏，锗管的正向压降为0.1～0.3伏。所以只要测量二极管的正向导通时的电压降，就能判断是硅管还是锗管。方法之一：用两只万用表，当一只万用表测量其正向电阻时，同时用另一只万用表测量它的管压降，如图2所示。根据管压降的数值判断是硅管还是锗管。方法之二：用一节干电池，串上一个1～3K的电阻，使二极管正向导通，再用万用表测它的管压降，如图3所示。

1 ．判断晶体三极管的好坏：

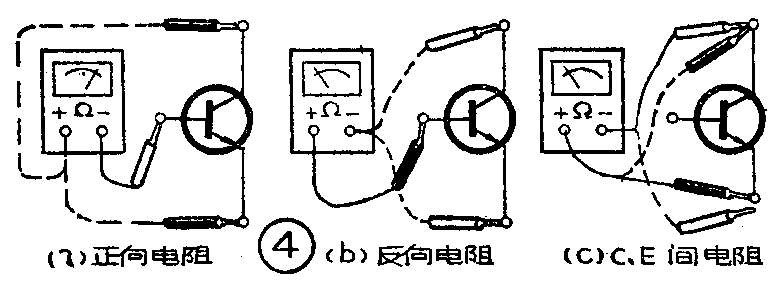

首先要认定晶体管的三个电极，用万用表的R×100档或R×1K档。对于NPN型管，将负表笔接基极，正表笔分别接集电极和发射极，测出两个PN结的正向电阻，应为几百欧或几千欧。然后把表笔对调再测出两个PN结的反向电阻，应为几十千欧或几百千欧以上。再用万用表测量集电极和发射极之间的电阻，对调表笔再测一次，两次阻值都应在几十千欧以上。这样的三极管基本上是好的。测试方法如图4所示。对于PNP型晶体管，与上述几项测量步骤相同，但要注意把正表笔接基极。在上面测量中，如果发现PN结的正向电阻为无穷大，则是内部断极。如果PN结的反向电阻为零，或者集电极与发射极之间的电阻为零，则是晶体管击穿或短路。如果PN结的正反向电阻相差不大，或集电极与发射极之间的电阻很小，这样的晶体管基本上是坏的。

2．估测晶体三极管穿透电流的大小：将万用表置于R×100档或R×1K档。测量NPN型管时，负表笔接集电极，正表笔接发射极，基极空着。测量PNP型管时，将表笔位置对调。所测阻值越大，说明穿透电流越小。如果阻值只有几千欧或几百欧，说明穿透电流太大，一般不能使用。有些大功率锗材料管，允许的穿透电流大一些，在这种情况下是可以使用的。如果已知万用表R×1K档的短路工作电流，还可以从万用表上读出穿透电流的大小。例如500型万用表R×1K档的短路工作电流为0.1mA（100μA），若表针指示在电阻刻度的40处，如图5所示，则穿透电流为20μA。

3．估测三极管的放大能力：将万用表置于R×100或R×1K档，测量NPN型管时，负表笔接集电极，正表笔接发射极，测出一个阻值，一般应在几千欧以上。然后在集电极和基极之间搭接一个100KΩ的电阻，如图6所示。这时万用表指示的阻值应明显减小，变化越大，说明放大能力越大。如果没有变化或变化甚小，说明该晶体管没有放大能力或放大量很小。为了测试方便，可以把表笔改成两根带夹子的导线。测量PNP型管时，把表笔的位置对调一下即可。

有的晶体三极管，由于某种原因既看不清型号，也无管脚标志，可用万用表进行检查判定。

1．首先判断晶体管的基极:先假设三个管脚中的一个是基极，将万用表置于R×1K档，负表笔接假定基极，正表笔分别接另外两只管脚。如果两次测量的阻值都很小，再把正表笔接假定基极，用负表笔分别接另外两个管脚。如果这两次测量的阻值都很大，就说明假定的这个脚是真正的基极，而且是NPN型管。如果第一次测量的两个阻值都很大，第二次测量的两个阻值都很小，则是PNP型管。如果测量的结果不是上述那样的情况，可以再分别假设另外两只管脚为基极，按上述方法进行测量，只要晶体管是好的，三次假设中必有一次是正确的。如果三次假设都没有找到基极，一种可能是晶体管是坏的，另外一种可能是所测的管子是可控硅或场效应管等别的类型管子。

2. 判断集电极和发射极：第一种方法: 测量BE结和BC结的正向导通电阻，并记下测量结果。一般情况下阻值较小的是BC结，确定了BC结之后，由于基极是已知的，则BC结的另外一端就是集电极。

第二种方法：在判定出基极以后，剩下的两个管脚一个是集电极，一个是发射极。先假设其中一个为集电极，用测晶体管放大能力的方法，测出这时的放大能力，记下阻值的变化范围。再将表笔对调位置，再测量这时的放大能力。上面两次测量结果，哪一次放大能力大，则哪一次所假定的集电极是正确的。集电极判定之后，另外一个管脚就是发射极。

有些电视机的电源电路、行扫描电路采用可控硅元件，使用万用表检查判断可控硅元件的好坏，也是检修电视机常常遇到的问题。

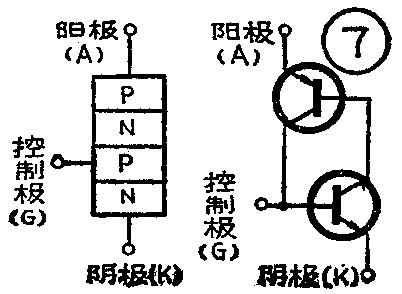

1．检查判断可控硅的好坏：图7是可控硅结构原理图和用三极管模拟的等效电路图。在正常情况下，可控硅的控制极（G）到阴极（K）是一个PN结，它具有PN结的特性。测量时负表笔接G，正表笔接K，应有正向导通电阻值。正表笔再接阳极（A），阻值应为无穷大。然后再将正走笔接G，负表笔接K，应为PN结的反向电阻值。再把负表笔接A，阻值也应为无穷大。测量A～K之间的正反向电阻值均为无穷大。测量结果如果符合上述要求，一般来说可控硅是好的。如果G～K之间的正反向电阻都等于零，或G～A和A～K之间正反向电阻都很小，说明可控硅内部击穿或短路，如果G～K之间的正反向电阻都为无穷大，说明可控硅内部断极。

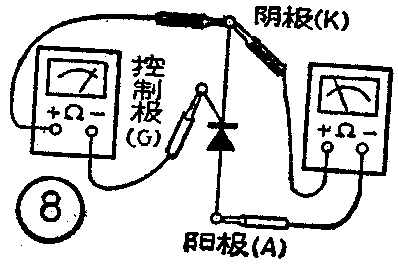

2．检查可控硅的工作能力：如图8那样，用两块万用表，先放置在R×1K档，两块表的正表笔均与可控硅的阴极相连接，其中一块表的负表笔接可控硅的阳极，这时可控硅不导通。再把另一块万用表作为触发电流源，用它的负表笔去碰触可控硅的控制极。如果连接A～K的万用表导通了，说明可控硅可以正常工作。如果不能导通，再把触发用的万用表置于R×100或R×10档，以增大触发电流，或把接阳极的万用表置于R×10K档，提高阳极电压，看可控硅能不能导通工作。经过上面测量，如果仍不能导通，说明此可控硅基本上是坏的。在测量中，有时当控制极加上触发信号时，可控硅导通，去掉触发信号后，可控硅又不导通了，这可能是导通电流太小或导通管压降较大，使之不能保持导通。但这不影响对可控硅好坏的判断。在实测中，可把接A～K的万用表分别置于R×1K、R×100、R×10档上，逐步加大阳极的导通电流，就可以保持导通状态。

业余条件下，可能只有一块万用表，这时可以采用如图9所示的方法。将万用表接在A～K之间，用一根导线，一端接在控制板上，另一端会碰触阳极，如果这时可控硅导通了，而且拿开导线后也能保持导通，说明可控硅是好的。有时由于万用表的电池电压低，可控硅不能保持导通，可在万用表的负表笔上串入一节干电池（即干电池的负极接万用表的“-”，正极再接负表笔），再进行测量。这一方法要求控制极导线断开后，可控硅仍能保持导通，才能证明是好的。

3．检查判断可控硅的电极：在修理电视机中，如果手头没有资料说明可控硅的各脚是什么电极，可以用万用表进行检查判别。由图7可以知道，可控硅的G～K之间是一个PN结。只要找到这个PN结，就可以确定三个电极的位置。首先假定其中一个脚为控制极，将万用表置于R×1K档，用负表笔接假定的控制极，用正表笔去碰触另外两个脚，如果有一次出现正向导通情况，则这个假定的脚就是控制极，导通时正表笔所接触的脚为阴极，另一个则为阳极。如果都不能导通，再分别假设另外两个脚为控制极，只要可控硅是好的，三次假设中必有一次是正确定的。

电视机中用的场效应管，基本上都是MOS场效应管，而且大多数是作为高频头中的高放级。

1．判别场效应管的好坏：

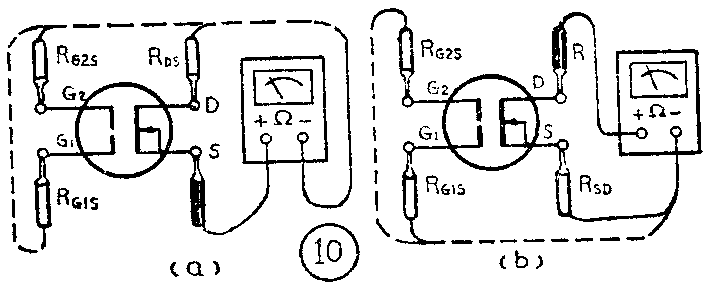

检查判别的方法如图10所示，将万用表置于R×10或R×100档，测源极（S）和漏极（D）之间的电阻，一般在几十欧到几千欧。不同型号的管子，也有所不同，在晶体管手册上可以查到此电阻的数值。如果此阻值大于正常值，可能是内部接触不良，如果此阻值为无穷大，可能是内部断极。然后将万用表置于R×10K档，再测栅极G\(_{1}\)与G2之间、栅极与源极、栅极与漏极之间的电阻，即R\(_{G1G2}\)、RG1S、R\(_{G1D}\)、RG2S、R\(_{G2D}\)的阻值。正常情况下均为无穷大。如果测得上述各电阻值太小或为通路，说明管子是坏的。如果两个栅极在管内断极，则电阻值和工作电压都测不出来，可用元件代换法进行检查。

2．估测场效应管的放大能力：

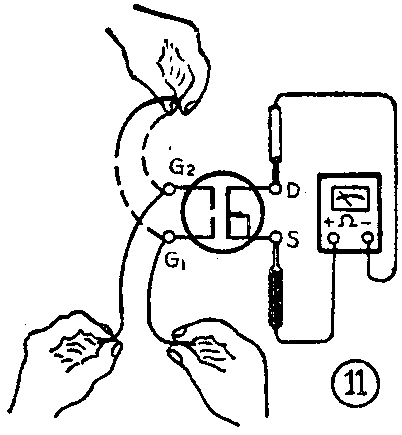

估测方法如图11所示。将万用表置于R×100档，负表笔接D， 正表笔接S，这时阻值很大，甚至为无穷大。在G\(_{1}\)、G2上各接一段导线（导线的外皮越薄越好），然后用手捏住两根导线。由于人体感应电场加至G\(_{1}\)、G2上，所以表针就会向右摆动，摆动的大小与电场强度、手捏的松紧及面积大小有关。一般地来说相对变化越大，说明场效应管的放大能力越大。

3．检查无标志的场效应管：

首先用测量电阻的方法找出两个有电阻的管脚，这就是源极（S）和漏极（D），其余两个脚为第一栅极（G\(_{1}\)）和第二栅极（G2）。将S与D之间的电阻值记下来。对调表笔再测量一次，把电阻值记下来。两次测量中阻值较大的一次的负表笔所接为D极，正表笔所接为S极。用这种方法判别出来的S、D极，还可以用估测放大能力的方法进行验证。放大能力大的一次负表笔所接的为D极，正表笔所接的为S极，两种方法检查结果应一致。

当确定了D、S极的位置后，按D、S的对应位置装入电路，一般G\(_{1}\)、G2也会自动对准位置。因为就目前所见的欧洲和日本产的MOS场效应管来看，其管脚位置基本上是一样的。从底视图按逆时针方向数，顺序为D、S、G\(_{1}\)、G2。所以判定了D、S极的位置后，G\(_{1}\)、G2的位置也就能确定了。

4．检查结型场效应管：

对于结型场效应管来说，检查它的电极是否断极、PN结是否击穿和短路等，都与晶体三极管相同。在确定其电极位置时，判定控制极（G）的方法与判定晶体三极管的基极的方法相同。当G极确定后，其它两个脚即为源极（S）和漏极（D），因为这两个极原则上可以互换，不一定要进行分辨。测量结型场效应管的放大能力的方法，与测量MOS型场效应管的方法相同。由于结型场效应管只有一个栅极，将万用表接在源极和漏极之间，用手触碰栅极看表针摆动的大小，表针摆动大的，放大能力大。然后对调表笔的位置再测一次。对于N沟道场效应管来说，负表笔所接为漏极，正表笔所接为源极。对于P沟道场效应管正相反。（未完待续） (李福祥 汪锡明)
