大家知道，彩色电视机的梳状滤波器的作用是把PAL制电视信号中的U、V信号分开。如果梳状滤波器没有调整好，U、V信号就有互串，电视机的屏幕上就会出现所谓爬行现象，影响彩色图象的质量。因此，调整好梳状滤波器是非常重要的。
梳状滤波器的调整，一般是用彩色信号源（例如XT—15彩色信号发生器等）来进行的。这里介绍一种不用彩色信号源调整梳状滤波器的方法。
原理

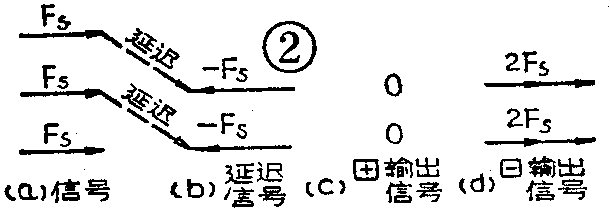

在彩色电视接收机的解码电路中，晶振输出的副载波频率一般在4.43361875MHz附近，因此它是调整梳状滤波器的较为理想的信号。图1为梳状滤波器的原理方框图，其中的F\(_{S}\)表示副载波信号源。设副载波FS的矢量如图2a所示，它经过延迟电路延迟一个行周期（1H），则反相为-F\(_{S}\)如图2b，它与直通电路的信号FS在加法器里相加为F\(_{S}\)＋（－FS）=0，正好互相抵消为零，如图2c，二者在减法器里相减为F\(_{S}\)-（－FS）=2F\(_{S}\)，幅度变成两倍为最大值。我们可以利用这个原理调整梳状滤波器。
调整
我们以分立器件电视机和集成电路电视机为例介绍它的具体调整方法。
1．分立器件电视机的调整

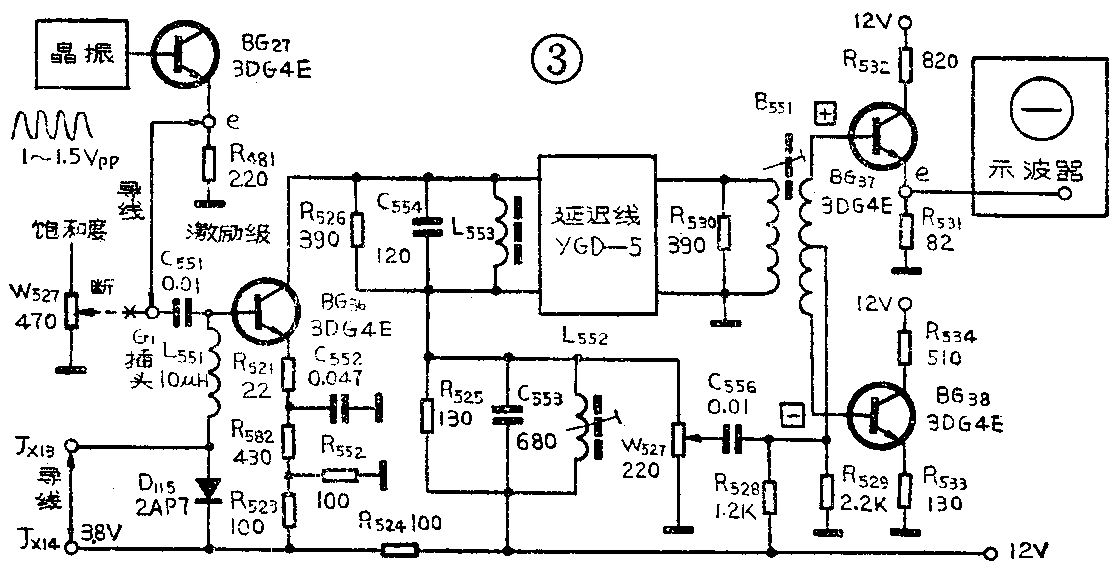

分立器件的电视机以北京牌834机为例。它的副载波晶振输出级BG\(_{27}\)和梳状滤波器电路如图3所示。调整前需要作如下准备工作：
（1）首先将G\(_{1}\)插头拔开，断开饱和度电位器的影响；（2）用导线连接BG27e和G\(_{1}\)两点，使BG27e输出的1～1.5V\(_{pp}\)的副载波输入到激励级BG36；（3）用导线连接JX\(_{13}\)和JX14，将JX\(_{14}\)处的3.8V直流偏压加至BG36基极，使其工作于线性区，以便将副载波放大后加到梳状滤波器上。（4）用示波器监测梳状滤波器的加法器输出级BG\(_{37}\)e。
具体的调整方法有以下两种：
利用示波器调整法
反复调整直通电路的W\(_{527}\)、L552和延迟电路的L\(_{553}\)551，使直通电路的信号和延迟电路的信号幅度大小相等、相位相反，在加法器里，二者互相抵消，在示波器上显示为一条线为止。
直观调整法
如果没有示波器，也可观察光栅进行调整。在加入信号以后，电视机的光栅呈蓝色。在梳状滤波器没有调整好以前，光栅的扫描线相邻行呈现不同的颜色，即所谓爬行现象。反复调整上述的电位器和电感线圈，使光栅的扫描线逐渐趋向颜色一致、无爬行现象时为止。
以上两种调整方法，利用示波器调整较为精细，后者观其效果也可以。
调完以后, 去掉连接的导线，插上G\(_{1}\)插头即可。
2．集成电路的电视机的调整
集成电路的电视机，以日立牌CTP—236D机为例，其电路如图4所示。调整前需作如下准备：
（1）首先将电容器C\(_{52}\)0与集成电路连接的一端断开，避免集成电路的影响；（2）用导线将集成电路⑦脚和电容器C520连接，使晶振输出的0.2～0.25V\(_{pp}\)的副载波输入到激励级Q501。（3）用示波器监测梳状滤波器的加法器输出端——集成电路③脚。
调整方法也有以下两种：
利用示波器调整法
反复调整直通电路的幅度电位器R\(_{525}\)和相位补偿线圈L503，使直通信号和延迟信号的幅度大小相等、相位相反，在加法器相加时，二者互相抵消，在示波器上显示为一条线为止。
直观调整法
（1）首先调整电位器R\(_{525}\)，消除光栅上相邻行扫描线的颜色差异，使光栅颜色尽量一致，无爬行现象。
（2）调整线圈L\(_{5}\)03，电感往大的方向调时，则光栅变黄色；电感往小的方向调时，则光栅变蓝色。应调至光栅既不黄又不蓝时为最好。
（3）重复以上（1）、（2）两步骤，使光栅均匀无色为止。
以上两种调整方法，效果完全一样。
调完以后，去掉以上连接的导线，恢复C\(_{52}\)0和集成电路的连接。
其他型号的电视机的梳状滤波器，可参考以上方法进行调整。(赵顺活)
