四、改高频头
本机高频头采用鼓形开关。高放级各调谐回路为串联式电感，用短路电感线圈法转换频道。振荡电路是每一频道单独使用一个电感线圈，电路如图8。其改动方法如下：
1．输入电路，把原机滤波器从电路中切除，天线输入的信号改经C\(_{21}\)直接引入，否则1～5频道的信号不能通过。

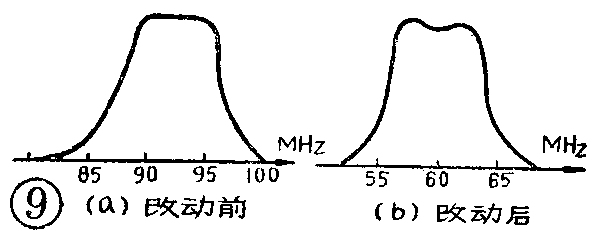

2．高放输入、输出及混频级输入电路，用原机第一频道（90～96MHz）改成我国的第二频道（56.5～64.5MHz）。日本第一频道图象载频为91.25MHz，我国第二频道图象载频为57.75MHz，91.25／57.75≈1.6。所以各调谐回路电感均按1.6倍增加圈数。高放输入回路原用线圈为19匝（4＋4＋11三组），改为31匝（10＋10＋11）。高放输出回路原线圈为13匝+3＋7）。改为21匝（7＋7＋7）。混频输入回路原线圈为13匝（3＋3＋7），也改为21匝（7＋7＋7）。上述括号内的数字为1～3三个频道用的三个串联电感线圈的匝数。这部分改频前、后的频率特性如图9（a）、（b）所示。
用原机的第四频道（170～176MHz）接收我国的第六频道（167～175MHz）节目。因原机实际的频率特性大约为165～178MHz，带宽较宽，所以高放输入、输出和混频输入回路可不改动。同理，用该机的第六频道（182～188MHz）可收我国的第八频道（183～191M－Hz）的节目。
3．本机振荡电路：由图8可以看出，其本机振荡电路是一种改进型电容三点式振荡电路。把它改为我国第二频道的本振电路时，须把原机第一频道的振荡线圈由8匝改为13匝。若无再加线圈的空余位置，可在UHF的空余处绕5匝再和原线圈串联起来也可。调机中，当振荡频率由高向低调时，会突然发生停振，荧光屏上连一点杂波都没有。这是由于原机第一频道的本振频率是150MHz，改为我国第二频道的本振频率94.75MHz时，相对变化较大造成。可在振荡管发射极到地之间（即C\(_{13}\)上）并接一只1～2p\(^{F}\)电容（或用绞线作代替电容）以增加正反馈量，就不会停振了。
改为我国的第六频道本振时，需将原机第四频道本振线圈加2匝；将原第六频本振改为我国第八频道本振时，需加1匝。
4．混频级输出电路：原来的电路调谐于55MHz左右。改频时在混频级的C\(_{12}\)（25p\(^{F}\)）上并联一只20pF电容，在C32（30p\(^{F}\)）上并联一只39pF电容，然后调谐于40MHz左右。测量其频率特性时，把扫频仪输出的信号自TP\(_{2}\)点送入，扫频仪检波探头接在中放TR101管基极或C\(_{1}\)05之前进行。
由于混频级增益很低，有时也可不改混频输出电路也能正常工作，整个通道的总增益无明显下降。
五、改高频AFC电路

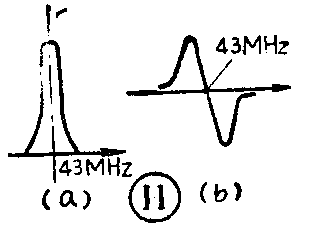

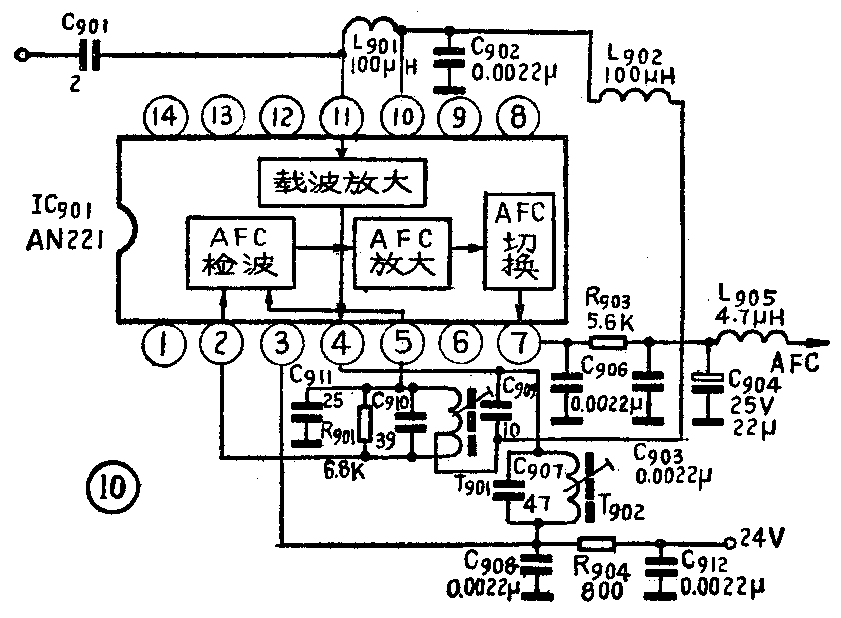

该机高频AFC电路，使用的是AN221集成电路，它的内部功能和外围电路如图10。该电路中的T\(_{9}\)01、T902原调谐于58.75MHz，现在要求调谐于43MHz，需将回路所并电容C\(_{91}\)0改为68p\(^{F}\)，C907改为82pF。用扫频仪调整T\(_{9}\)01、T902扫频仪检波探头接到AN221的⑤脚或④脚，可得到43MHz的调谐曲线，如图11（a）。如果不用探头，改用开路线与AN221连接，需将扫频仪的开路线接到AN221⑦脚，可得到鉴频特性曲线（S曲线），如图11（b）。
关于第二伴音中频电路的改频方法这里就不介绍了，可参考《无线电》1982年第10期等有关文章的介绍进行。
六、有关改制的其它问题
1．解码板的调试：有一部分电视机的改制工作不那么顺利，常遇到的问题是：
②开机后显象管无光栅，或光栅太亮，亮度减不小等情况。这主要是末级矩阵电路的静态工作点不对造成的。首先应该检查TA－7193至三个末级管的直流耦合是否正常。正常时TA－7193的1电压为7.5V左右，三个末级管基极的电压为7.1V左右。如果TA－7193的三个输出脚电压低于7V，就要注意不要因负载电流过大而损坏TA－7193。这时开机时间不能太长，并要采取措施、提高三个末级管基极的直流电位。方法在前面已谈到一些。
有时由于电路切除考虑不周、或结合不当，造成亮度放大电路某晶体管的静态工作点发生较大变化，也会出现无光栅或光栅或亮度减不小的现象。遇到这种情况，要细心分析和检查改机过程，恢复原亮度信号放大电路的工作点。

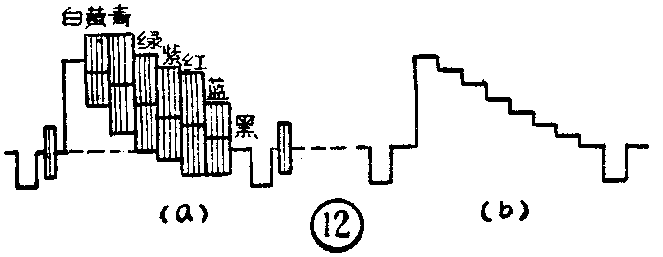

②有光栅、有图象、无彩色。首先要检查、视频检波之后和预视放输出的全电视信号，是否有彩色副检波信号。（图12（a）是有彩色副载波的波形。图12（b）是无彩色副载波的波形）如果没有，说明高频或图象中频电路调整不对，要重新检查和调整高频和中频电路。如果有彩色副载波信号，说明前边的电路基本正常，再调整微调钮使彩色副载波最好。
其次检查色度带通电路以后的色度信号是否有、幅度是否足够大。无色度信号，要检查色度带通电路。有色度信号但幅度不够大，会使消色电路动作，造成无彩色。检查TA－7193的直流电压，可以判断消色电路是否正常，正常时电压在6.5V以上，当电压低到4V以下时，说明消色电路动作，消去了彩色。
检查TA－7193脚加入的延时行同步脉冲，输出的色同步信号和加到脚的色同步信号是否正常。正常情况下，脚的延时行同步脉冲为1.7V\(_{pp}\)的色同步信号为3.2Vpp，脚的色同步信号为2.2V\(_{pp}\)。有时由于延时行同步脉冲、延迟时间不对，也会出现彩色时有时无的情况，这时要细心分析原机电路延时时间是否正确，取出点是否止确，以及新增电路有无附加的延时等问题。
③有的是由于TA－7193集成电路的质量不好，也会出现上述光栅太亮、太暗或无彩色等故障。这时除上述有关信号不正常外，TA－7193各脚的直流电压和对地电阻也有变化，通过测量可以判别。
2.色差激励显象管电路的改制：使用色差信号激励显象管的彩色电视机改制时，上述PAL解码板仍可使用。不过，原是为基色信号激励显象管电视机使用的，基色信号是送到显象管的阴极上，而色差信号激励方式是把色差信号送到显象管栅极上，二者相位差180度，所以需在三个色差信号输出处，加一级倒相放大级，使色差信号经倒相后，再送到显象管栅极就行了，其它部分的改法相同。(李福祥)
