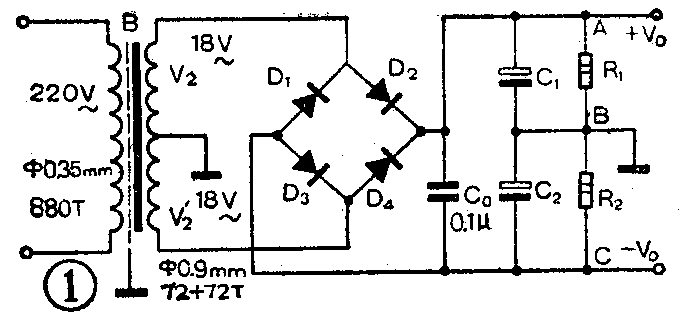

为了避免晶体管扩音机在强信号时出现切顶失真，放音时扩音机需要具备一定的储备功率。总功率输出在20瓦左右的扩音机，就需要使用容量大于30瓦的电源。我做了一个如图1所示的50瓦电源，电源变压器采用工业用BK—50型铁心（BK－50是工业用小型动力变压器的代号，这类变压器铁心截面积为28mm×36mm，多用于机床低压照明和控制线路等处，铁心来源广，改制也比较容易）。因铁心质量比较好，所以初级绕组采用φ0.35mm漆包线绕880圈，次级按18V—0—18V，用φ0.9mm漆包线绕72圈+ 72圈（双线并绕），另绕一组φ0.35mm、25圈的绕组供指示灯用。初、次之间加铜箔屏蔽层。用两只4700μ／25V电解电容滤波。整流元件用四只3AD30锗功率管的C—b结代替。大功率管的外壳是集电极（C极），安装时一定要使其与线路板之间接触良好，尽量减少接触电阻，为此，图2印刷线路板我是采用刀刻办法加工出来的。组装前先将线路板烫锡，四只3AD30用镀锌螺钉或无锈铜质螺钉紧固在线路板上, 其它连接线也尽量用粗塑胶线焊牢。采用废3DD15硅管时，极性与3AD30相反，需另行设计线路板。当然整流器件最理想情况下是选用3A／50V以上的整流桥堆，连结起来要方便得多。 图1中电容C0的作用是滤掉电源中的高频信号干扰，如果住地附近有干扰源，加C\(_{0}\)是很必要的。R1、R\(_{2}\)是为保证接地点B对A、C两点的电压均衡而设的，阻值一般在400～1000欧之间选取，两只电阻的阻值要尽量相等。
这个电源曾在10W＋10WOCL立体声扩音机上使用，效果比较理想，也可以用于额定输出功率为20瓦左右的OGL扩音机。请读者注意：本文图2给出的印刷线路板仅是个示意图，不是按1：1尺寸画出来的。读者如果想用上述大功率作整流元件，可参考图2自行绘制印刷线路板。本期第1页《邮购消息》栏，刊登了一个50瓦OCL电源组件的邮购消后，可供读者选购参考。(肖涌泉)
