本刊上一期介绍了电子器件。要发挥电子器件的作用，还需要把电子器件与其它电气元件适当连接起来，正如我们常说的：“牡丹虽好，还需绿叶扶持”。
由电子器件与电容、电阻、电感、变压器、开关等电器元件所组成的电路，称为电子电路。电子电路与一般电路的区别在于它们包含有电子器件。
电子电路按照它们的组成方式来分，可分为分立电路和集成电路。我们先介绍分立电路。图1a所示是一个三管收音机的电路图，图1b所示是对应的实物连线图。这样的电路称为分立电路，因为这种电路中的元件和器件是彼此分开的。分立电路的印刷电路板上有许多焊接点，焊接点常常是电子设备发生故障的一种原因。复杂的电子电路有成千上万的焊接点，需要很多工人去焊接。焊接工艺上只要产生一点虚焊，就会影响设备的可靠性。有时收音机坏了，其实毛病就在焊接上，修好了虚焊点，收音机就响起来了。由于电子技术的发展，电路越来越复杂，元件越来越多，分立式电子电路的可靠性就成为突出的矛盾。
现代半导体技术的发展，使许多晶体管可以同时制在一块小的硅片上，而且还可把电路中的电阻和小电容也做在上面，就成为集成电路。集成电路给电子技术带来了一个飞跃，它们更为轻巧、可靠、耐震、使电子技术从第一代的电子管和离子管，第二代的晶体管，进入了崭新的第三代。

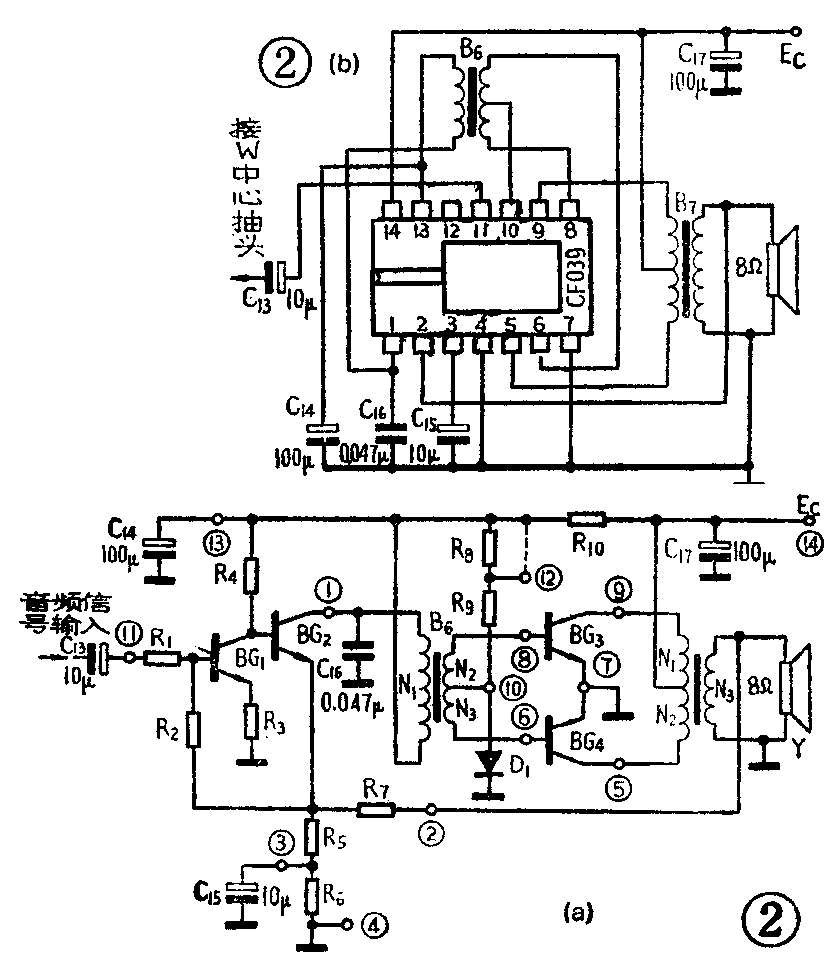

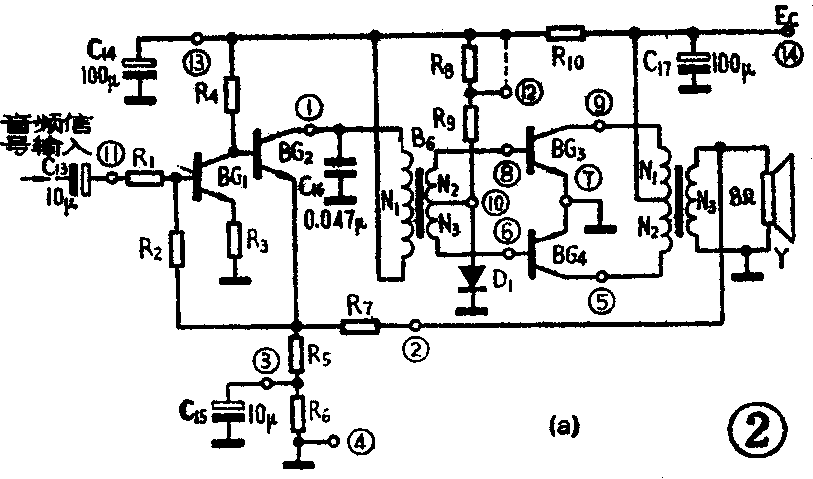

图2a是收音机中的音频放大电路，图2b是对应的集成电路，其中一个CF039集成电路代替图2a分立元件电路中的14个管子和电阻。而一个CF039集成电路的外观尺寸和普通的晶体管差不多，不过管脚多一些。一个CF039配合外电路可以组成一个电压增益为110倍的低频放大器，4.5伏供电时，不失真输出功率可达320毫瓦。收音机的高频部分也有相应的集成电路可供选用。采用集成电路的收音机比用分立电路制成的具有很多优越性。首先，由于元件减少，可以简化装配工艺，特别是不必为选管花费很多时间；其次，调试简便，比分立元件有更高的稳定性和可靠性；性能一致性和温度特性也较好。随着器件制造技术的改进，成品率的提高，使集成电路的价格不断降低，那么它们的应用必然日益推广。
集成电路是在60年代首先从需要量大、制造较易的数字电路开始发展起来的，后来生产一种称为运算放大器的集成电路，既可作放大之用，也可用来产生矩形脉冲波等，种类很多，生产数量也很大。
在早期产品中，它们内部包含的器件和元件数并不多，称为小规模集成电路。随着集成技术的发展，目前有小规模、中规模、大规模、超大规模等集成电路。
集成电路是把电子器件和元件集合在一起，组成整个电路，它既是电路，又可认为是一种复杂的电子器件，称为组件，其外形如图3。

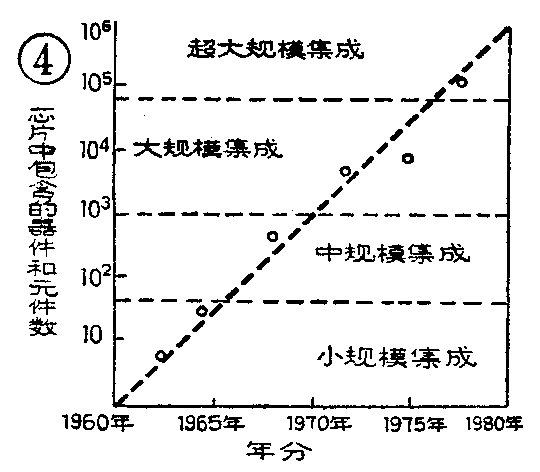

从1960年到1980年，每块集成电路上的元器件数从几个增加到上百万个，由图4中可以看出大约每年增加一倍。现在仍在继续增加。关于各种规模集成电路的分界线，国际上至今还没有统一的规定，图中只是大致划分的范围。
随着集成度的提高，使电子设备的体积更小，重量更轻，成本更低，性能更好，可靠性更高，应用范围更加广泛，为尖端的航天技术、卫星通信等提供了物质基础。

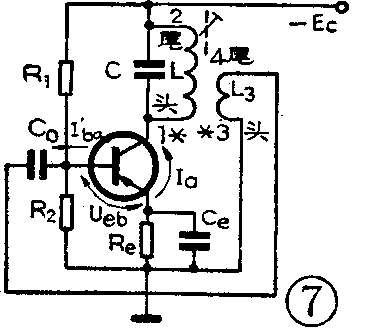

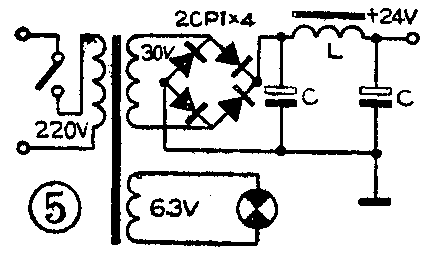

电子电路也可以按它们的功能来分类，例如：1．整流电路，其典型电路如图5所示。2．放大电路，其典型电路如图6所示。3．振荡电路，其典型电路如图7所示。4．门电路，其基本门电路的逻辑符号如图8所示。还有触发电路、数字电路等等，这里不一一举例了。电子电路的变化无穷，学习时先要掌握最基本的电路，然后逐步深入。(沈尚贤 王志宏)
