我们制作了一个用发光二极管作指示的简易晶体管测试器。它可以测试晶体二极管的极性和好坏；可以判别晶体三极管是PNP型还是NPN型，并能区分三极管的E、B、C三个管脚。
一、工作原理

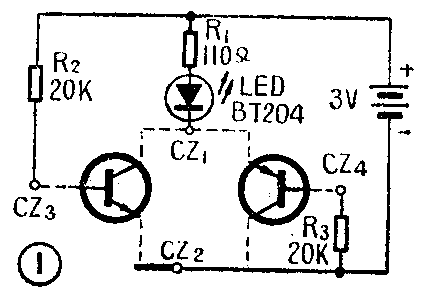

用发光二极管作指示的测试器电原理图见图1，R\(_{1}\)为发光二极管的限流电阻。R2为测NPN三极管时的偏流电阻。R\(_{3}\)为测PNP三极管时的偏流电阻，CZ1、CZ\(_{2}\)、CZ3、CZ\(_{4}\)为四个自制插座，图中的虚线表示被测晶体管应插的位置。
1．晶体二极管的测试：先把被测二极管的两个管脚插在CZ\(_{1}\)、CZ2两个插座里，然后再把两个管脚对调插在CZ\(_{1}\)、CZ2两个插座里，如果两次测试发光二极管都亮，说明被测二极管内部短路；如果都不亮，则说明被测二极管内部断路；只有一次亮，一次不亮，才说明二极管是好的，当发光二极管亮的那次，插入插座CZ\(_{1}\)中的二极管管脚是正极，另一管脚是负极。这是因为这时发光二极管和被测二极管上都加正向电压，所以回路里电流才较大，发光二极管才能发光。当被测二极管反接时，流过发光二极管的电流就很小了，所以不会点亮。

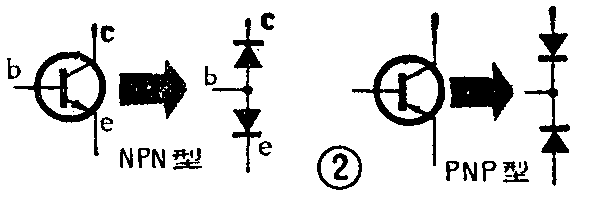

2．晶体三极管的测试：①找基极，先假设被测三极管是NPN的，然后把被测三极管的三个管脚，编上X、Y、Z名称。先把X管脚插入插座CZ\(_{1}\)内，把Y、Z两管脚交替插在插座CZ2内，如果两次发光二极管都发亮了，说明X脚就是要找的基极，并且此管就是NPN型的（其原理见图2所示）。如果两次测试发光二极管都不亮，就要把Y脚插入插座CZ\(_{1}\)内，X、Z脚轮流插入插座CZ2或者把Z脚插入插座CZ\(_{1}\)内，X、Y脚轮流插入插座CZ2内，直到找出一个管脚插入插座CZ\(_{1}\)，另外两个管脚轮流插入插座CZ2时发光二极管都点亮为止。此时插入CZ\(_{1}\)内的管脚就是NPN型三极管的基极。如果X、Y、Z三个管脚先后插入插座CZ1内，并每次将另外两管脚轮流插入插座CZ\(_{2}\)内不能使发光二极管点亮两次，则说明被测三极管是PNP型或是坏三极管。同上述的方法一样，当找PNP型三极管的基极时，把X、Y、Z三个管脚分别插入插座CZ2内，然后将另外两个管脚轮流插入CZ\(_{1}\)内，找出两次都能使发光二极管点亮时插在插座CZ2内的管脚就是PNP型三极管的基极，否则被测管就不是PNP型的或是坏管。
找到三极管的基极后，就可以找出三极管的集电极和发射极。当三极管是NPN型时，把已找到的基极插入插座CZ\(_{3}\)内，另外两管脚插入插座CZ1和CZ\(_{2}\)中，如果发光二极管点亮了，说明插在CZ1插座内的是集电极，这种状态就象原理图中用虚线所标出的情况一样，可见这时三极管是放大电路的连接状态，又由于基极上所接偏置电阻R\(_{2}\)的阻值较小，所以基极电流较大，流过集电极的电流（即流过发光二极管的电流）就比较大，只要被测晶体管的β值大于二十，集电极电流的大小就足以使发光二极管发光。但β值小于10以下的管子，不会使发光二极管发光，所以这样的低β管子不能用此仪器判别C和E。假如三极管集电极和发射极插错了就不符合三极管的放大条件，所以流过集电极和发射极的电流就很小，不足以使发光二极管发光。
如果被测三极管是PNP型的则应把找到的基极插入插座CZ\(_{4}\)内，另外两脚分别插入插座CZ1和CZ\(_{2}\)中，只有发射极插入插座CZ1中，集电极插入插座CZ\(_{2}\)中（原理图中右边虚线连接的三极管电路）才符合PNP型三极管放大电路的状态，这时流过三极管的集电极电流才较大，而发射极电流（即流过发光二极管的电流）比集电极电流大些，所以足以使发光二极管发光。
二、测试器的制作
发光二极管用BT204，凡是V（工作电压）≤2伏；I\(_{F}\)（工作电流）在（5～20）mA的都可用。
电阻为\(\frac{1}{8}\)W碳膜电阻，三极管插座用单股塑料电线中的铜丝绕制，具体方法见图5。

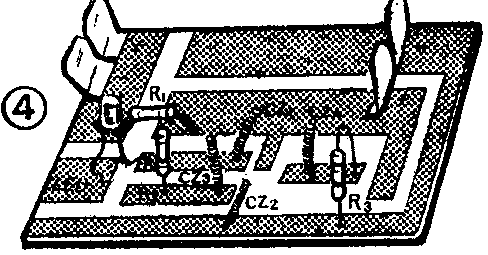

电池用两节5号电池，电池卡子用弹性较好的铜片，或用马口铁按图4形状弯好，焊在印刷电路板上即可。
所有元件都焊在印刷电路板铜箔一面，不用打眼，所以制作起来很方便。(沈长生)
