1982年全国无线电测向比赛，第一次增加了两米波段的测向竞赛和测向机制作评比，标志着我国测向运动从短波（3.5～3.6MHz）发展到超短波（144～146MHz），这是一个可喜的进步。这里介绍一部我们参加评比的两米波段测向机，供无线电爱好者参考。
结构和线路特点

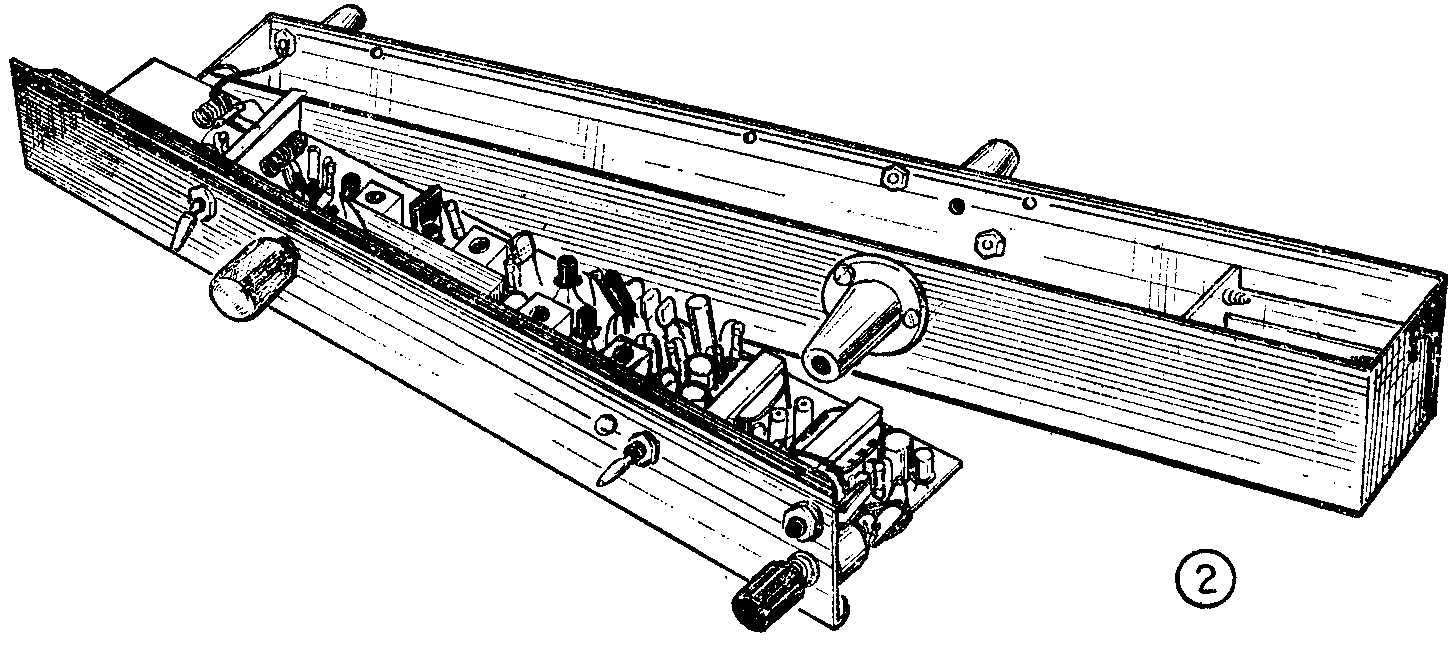

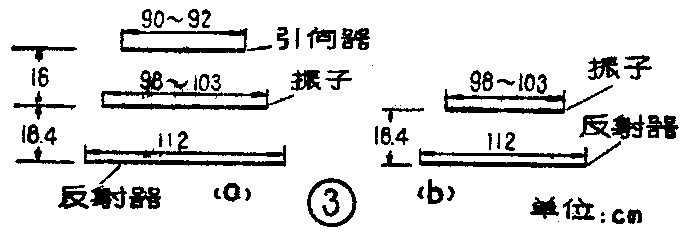

图1是机器的外形，机身呈细长的棒形，前部兼作天线支架，后部握在手中。耳机、电源开关、远近程开关、调谐及灵敏度旋钮、发光二极管等分别装在狭长的面板上。机壳内元件全部装在一块印刷板上，印刷板通过安装孔用M3螺钉紧固在面板内侧直角支架上，见图2。电池放在机身后端，由4节5号电池供电。其中天线用外径为8mm的铝管制成，可选用三单元或两单元结构，天线尺寸参见图3。采用三单元天线时，方向图单向尖锐，适合大音点定向，但体积大；若采用两单元天线，用小音点定向法以半波振子的“8”字形哑点定双向，加反向器比较直线两面声音的大小，这样能缩小机器的体积。

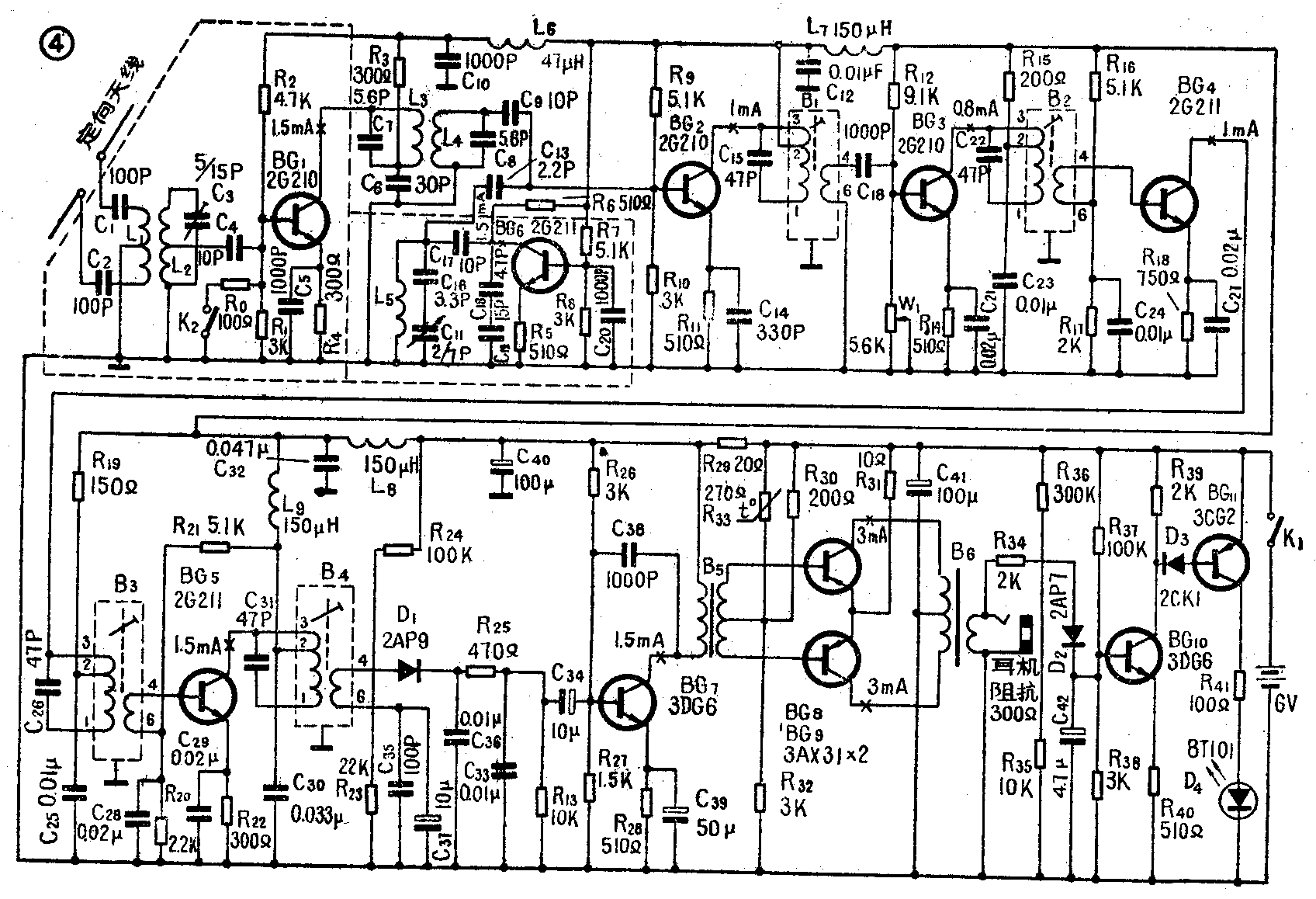

为了提高测向机的灵敏度和信噪比，我们设计电路时，安排了三级中放、一级高放，保证整机有120dB的增益。整机电路见图4。由于采用多级放大，高放、中放、低放都装在同一块印刷板上，容易产生自激，为此，我们采取以下措施：
1．各级间均有退交连阻容去耦电路。
2．一中放采用低阻抗输入。
3.高放输入和本振要用铜箔屏蔽（位置见印刷板中虚线所示）。焊接高频电路时，要连线短、焊点光滑、接地可靠。
4．中放自激时，除了加中和电容外，还可以在中频变压器初级并联一只1.5～5KΩ的电阻。
耳机后面的附加电路是由两个三极管组成的电平指示器。当测向机距电台20～50米处时，输入达到一定值，二极管D\(_{4}\)就导通发光。
元件选择与调试
电路中的晶体管BG\(_{1}\)～BG6宜选用f\(_{T}\)＞700MHZ、β＞50～100的低噪声管，尤其是BG1、BG\(_{2}\)要选好管。

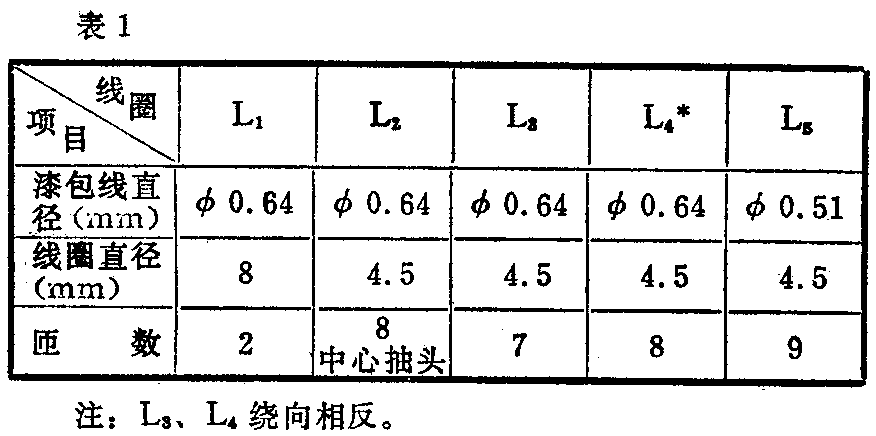

线圈L\(_{1}\)～L5均为空心线圈，绕制数据见表1。
中频变压器B\(_{1}\)4是用收音机的10×10短波振荡线圈改制的，配谐电容为47pF，谐振频率为10.7MHz，绕制线圈的漆包线线经为0.15mm，变压器的绕制数据见表2。也可以采用现成的调频级的中频变压器TP101，但B\(_{4}\)要把次级拆除，另用线径为0.1mm的漆包线绕9圈。中频频率为10.7MHz。本振的调谐电容C11容量为3～11P，型号为CW4S—10。高频和谐振槽路电容用损耗小的瓷介或云母电容。W\(_{1}\)为实心电位器，其引线用高频电缆线，要注意有良好的接地。
表2
B\(_{1}\) B2 B\(_{3}\) B4
匝 1～2：9匝 1～2：9匝 1～2：10匝 1～2：10匝
2～3：7匝 2～3：7匝 2～3：6匝 2～3：6匝
数 6～4：2匝 6～4：2匝 6～4：2匝 6～4：9匝

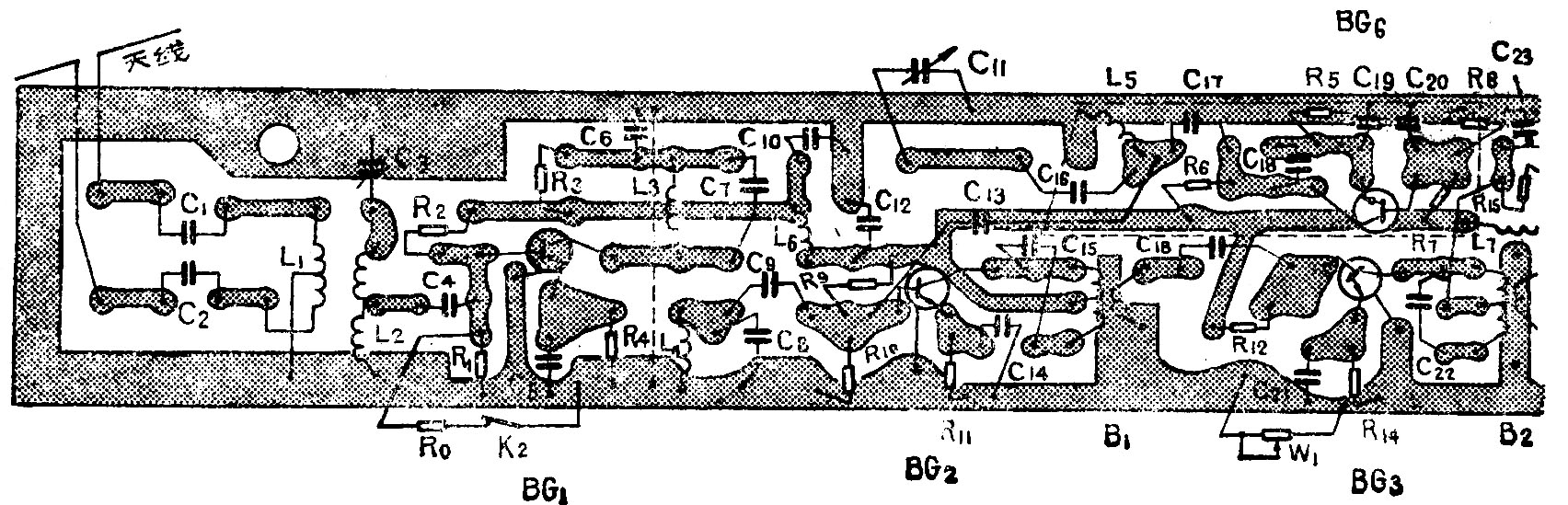

电路印制板见图5（1：1）。安装好以后，就可以先进行粗调。按图4所标注的各级静态工作电流数值，调整好各级工作点，然后用镊子碰BG\(_{2}\)的基极可听到杂乱的电台信号，说明各级工作基本正常，然后再进行细调。
细调时，可用XFC—6超高频信号发生器或BT\(_{3}\)扫频仪。先断开BG6的集电极电源，调中放级。从BG\(_{2}\)的基极注入6.5MHz信号，将B1\(_{4}\)调整到10.7MHz，如有自激，可逐级加去耦电阻，调整好以后，中放级总增益约为70dB以上（包括混频），带宽为300KHz。
调高放是调整的关键，也是调试的难点。调整时，将超高频信号从天线注入，这时测试BG\(_{2}\)的基极输出的信号频率特性应如图6所示。调整L3、L\(_{4}\)的间距改变耦合松紧可以改变带宽。若两峰不平，可调谐振电容C3的容值。如果有自激可检查接地、屏蔽和L\(_{3}\)、L4的绕向是否相反。高放级的调整较复杂，应仔细、反复调整，高放级的增益为15dB左右、带宽为3.5MHz就可以了。
调本振时，接通BG\(_{6}\)的集电极电源，用BT3外接频标引线靠近L5，调整L\(_{5}\)匝间间距，把C11旋到中间位置，本振频率应在134.3MHz，改变C\(_{11}\)使本振频率变化范围在134.3MHz±1.5MHz，范围过大、过小可通过调C16来解决。
最后将信号从天线输入，从检波级R\(_{13}\)引出，观察总曲线，要求在144～146MHz频段内放大倍数均匀，否则要调C3。
选择电阻R\(_{0}\)，要求闪合K2时，灵敏度衰减在40dB以上。
附加电路调整时，应根据测向实际情况，改变R\(_{34}\)、R35的分压比使之在离开隐蔽台一定距离时发光二极管发光。（河南 郭振海）
