这里给大家介绍一种装在帽子里的助听器，带上帽子就带上了耳聋助听器，使用方便。该助听器经右耳全聋、左耳骨传导损失60dB、气传导损失近80dB的严重耳聋患者半年多的使用，证明效果良好。

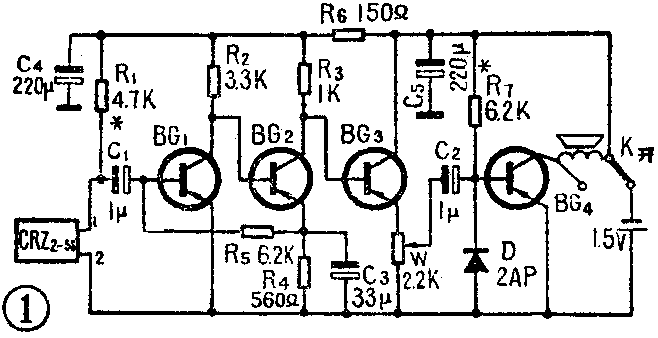

耳聋助听器的电路较简单，如图1所示。来自驻极体话筒的微弱电信号经BG\(_{1}\)、BG2组成的两级放大器放大后，再由射极输出器BG\(_{3}\)的发射极输出，BG4等组成简单的末级功放。这里，BG\(_{1}\)、BG2和BG\(_{3}\)采用直接耦合反馈放大电路，不但增益高，而且反馈网络兼有设置和稳定BG1静态工作点的作用。由于省去了极间耦合电容，还可以展宽频带以减小频率失真。BG\(_{4}\)采用分压式偏置电路，用二极管D作下偏置电阻，能起到较好的温度补偿作用，也有一定的自动音量控制性能。电～声换能器用一只骨传导式耳机（下面简称骨导头），这样可以将助听器安装得更隐蔽。
图中，晶体三极管BG\(_{1}\)、BG2和BG\(_{3}\)采用了业余品3AX23，用万用表测得β1=β\(_{2}\)=110，β3＞250。BG\(_{4}\)应选用质量好些的管子，要求它的β高，Iceo和U\(_{ces}\)要低，本机用了一只3AX31C，β=150，Iceo=500μA。二极管D可用2AP或2AK，采用与BG\(_{4}\)特性相同的二极管可收到更好的补偿效果。耦合电容C1、C\(_{2}\)和旁路电容C3采用小型钽电容。音量控制电位器用1／8W的可调电阻代用，全部电阻都用1／8W的。

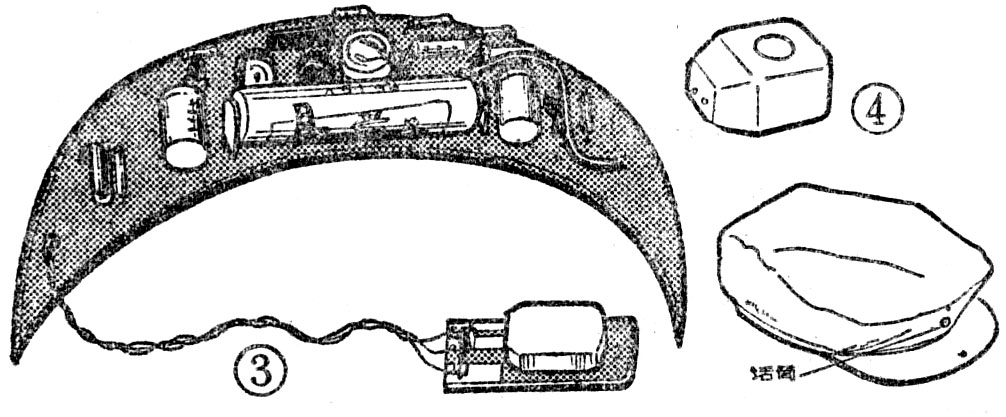

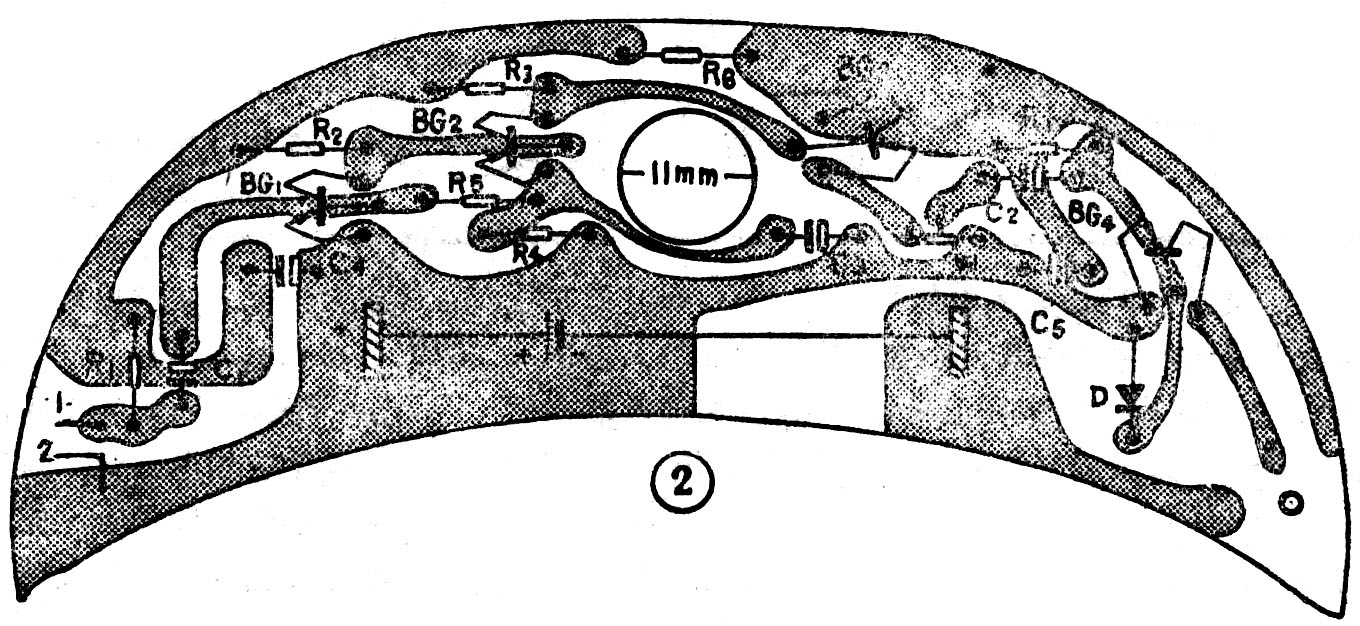

整个印制电路见图2（1：1），由于助听器要隐藏在前进帽帽沿上方的帽腔里，所以要尽可能装得扁平。电容C\(_{1}\)、C2、C\(_{3}\)和音量控制电位器直立安装，驻极体话筒直接插入已打好孔的线路板上，露出3毫米左右，用少量的胶合剂粘牢。其它元件都平放在线路板上。电池卡子用厚1毫米的铜片制成后焊在上面即可，元器件的安装见图3。

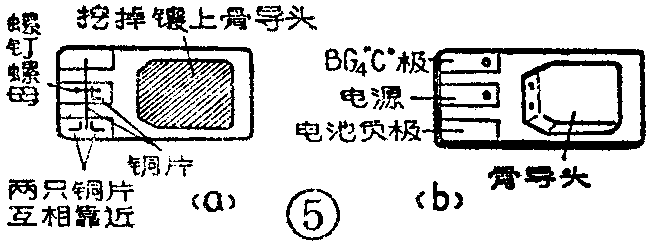

骨导头应紧贴耳后乳突部，但实践证明把它放在乳突部上方也可以产生良好听觉。这里是用帽圈的压力使骨导头与听骨接触。由于市售成品骨导头的面积小而且厚，使用时会看出幅圈上有一鼓包，长时间使用还会有压痛感，为此，需将它改装。市售骨导头是由机心与助音腔组成的，见图4所示，助音腔的上盖和圆形底盖都是用胶封固的。先用小刀撬出底盖（重新组装时就不要底盖了），可以看到两只固定机心用的螺母。取下上盖焊开音圈与接线架的引线，松动两只螺母即可取出机心与接线架。用砂纸打磨上盖与助音腔固定机心的一面（注意不要磨穿），它的对应面也稍加打磨（以放入机心后不露出为准）。为防止长期使用而造成引线接触不良，把原接线架的两只弹簧去掉，直接用两根粗细适当的导线引出。把它重新组装起来时，两只螺母会露在表面，应涂上一点胶合剂，再用透明胶纸贴上，以后就用这面接触人的听骨。经这样改装后，骨导头的厚度可减小4毫米。然后再按着图5（a）制作一小块线路板（1：1），象制作电池卡子一样，在上面焊制一个灵巧的铡刀开关。最后把骨导头镶在上面，如图5（b）。
本助听器的调整简单，安装完毕检查无误后，用一个15K的电位器代替R\(_{7}\)，把音量控制电位器调到声音最小的位置，接通电源，调整这个电位器使IC4达到4～5毫安，断开电源换上同等阻值的电阻R\(_{7}\)。再接通电源，这时测得整机电流应在7毫安左右，助听器应工作。细调时，应由耳聋患者试听。患者手持骨导头使之紧贴听骨，将音量控制电位器调到接近最大阻值位置。接通电源，细调R1，配合调整R\(_{5}\)使声音响亮且失真小。
安装时，选一顶帽沿为软胶材料的前进帽。在帽沿的适当位置和相应的帽腔处，各剪一个与驻极体话筒外径相同的孔（为了美观，帽沿下面的布不要剪掉）。把帽衬拆开一段放进助听器，将驻极体话筒插入帽沿的孔内来固定电路板。
使用时，如果帽圈太松使骨导头不能紧贴听骨，可用一段松紧带缝在帽圈上。如使用时出现自激啸叫，可重新调整R\(_{1}\)来改善。如温度降低后，整机增益有所下降，可将BG1换成I\(_{ceo}\)小的3AG管。
由于助听器是放在帽子里，所以没做外壳。这种助听器对男同志还可以，对于女同志就不太理想了。但还可以想办法，将电路集成化，给女同志用的助听器可作成发卡式的，用太阳能电池配上蓄电池作电源，既实用又美观。（石九龙）
