声宝NS——12K电视机无光栅、无伴音故障的检修

🏠 首页 《无线电》杂志 1983年 🔗 第2期 🔗 第21页 分类:电视检修 🔗 汪南 🔗

编者按:最近本刊收到大量读者来信,反映台湾产声宝牌NS—12K型电视机的行输出变压器、行输出管、电源调整管损坏率很高,要求介绍NS—12K电视机常见故障的检修及其元器件的代换。本文就是应这些要求写的。

台湾产声宝牌12英寸黑白电视机有两种型号,即NS—12H、NS—12K。这两种型号的电视机虽然只有一字之差,但电路差别很大。主要差别是:

1.供电方式不同:

NS—12H型电视机的+11.5V低压是由稳压电源供给,+135V中压是由行输出变压器的低压绕组供给。但是NS—12K型电视机的供电方式与之正相反,105V、135V中压由稳压电源供给,而+11.5V低压则由行输出变压器的低压绕组供给。由于这两种型号的电视机的供电方式相反,所以发生故障时的现象也有所不同。例如当行扫描电路出现故障时,NS—12K型机器在出现无光栅的同时,还会产生无伴音故障,而NS—12H型机器出现无光栅时,伴音往往是正常的。

2.行扫描电路不同:

NS—12H型电视机的行扫描电路采用低压(11.5V)供电,由振荡级,推动级、输出级三级组成,而NS—12K型机器的行扫描电路则由振荡级、输出级两级组成,并且采用105V中压供电。行输出级采用高电压供电的优点是能改善行线性,但是由于采用了105V供电电压后,对行输出管、行振荡管的要求也提高了。行振荡管要求采用中功率高反压管,行输出管要求采用大功率高反压管。由于行逆程脉冲电压高达1000V\(_{pp}\)左右,所以要求行输出管的BVCBO>1200V。

因为两种型号的机器的行扫描电路不同,所以不能用NS—12H型电视机的行输出管和行输出变压器代替NS—12K型电视机的行输出管和变压器。

3.场扫描电路不同:

NS—12H型电视机的场扫描电路是由集成电路μPCl031H2组成,而NS—12K的场扫描电路则是由分立元件组成的多谐振荡和OTL输出电路。所以检修方法也大不相同。

4.电源变压器不同:

NS—12H型机器采用互感耦合变压器。NS—12K型机器则采用自耦变压器,所以底板带电,检修时应特别注意。最好使用隔离电源变压器,无隔离电源变压器时,利用试电笔检查一下底板是否带电。如果底板带电,应将电源插头拔下换一个方向插入,使机器底板与电源地线相连接,这样就不会发生触电事故。

除了以上几点外,两种型号的机器AGC电路、伴音输出级的供电电压等也有一些差别,这里就不详细介绍了。

下面就本机最常见的无光栅、无伴音故障介绍如下:

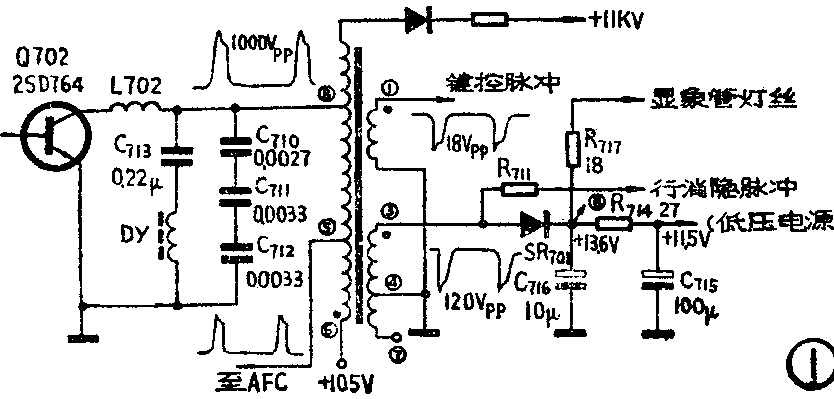

造成无光栅、无伴音故障的原因很多,但是本机大多数是由于行输出变压器T\(_{7}\)02损坏引起的。如果检修不当,还会损坏行扫描输出管2SD764和电源调整管2SD401A。行扫描输出级的电路如图1所示。检修方法如下:

图1
图1 🔍原图 (834×399)

1.在加电之前,先用万能表检查交流保险F\(_{9}\)01和直流保险F902,看是否熔断。这种故障一般情况下会熔断一只保险丝,也有两个保险同时熔断的。换保险丝时应换同容量的保险丝,千万不能用大容量的保险代替。保险丝F\(_{9}\)01为0.315A,因国内没有0.315A保险丝,可用0.5A的保险丝代替。但F902为0.5A保险丝,决不能用大于0.5A的保险丝代替,否则将失去保险作用。

2.用万能表R×100Ω档测量行输出管Q\(_{7}\)02集电极对地电阻。正表笔接Q702的C极,负表笔接地时,正常阻值为540Ω左右。如果阻值很小,说明Q\(_{7}\)02已经击穿。这多数是因行输出变压器T702局部短路或击穿造成的。

T\(_{7}\)02是否损坏,用万用表是测不出来的,只能通过间接方法加以判断。①比较安全的方法是换上行输出管后,在Q702集电极用脉冲示波器监察行逆程脉冲波形。如果波形不正常(如图2所示),可以断定行输出变压器T\(_{7}\)02内部有击穿或局部短路。这时应立即切断电源,否则时间长了就会烧坏行输出管Q702和电源调整管Q\(_{9}\)01。②用万用表检查稳压电源的输出电压。正表笔接行输出变压器T702的6脚,负表笔接地,接通电源,如测得电压低于90V,而且加电不久,Q\(_{7}\)02有点烫手,说明行输出变压器内部有局部短路。③用万用表检查直流总电流,将万用表放在500毫安档,串接在直流保险F902两端(正表笔接整流器输出端,负表笔接稳压电源的输入端),接通电源,如果测得电流大于150毫安,也说明行输出变压器有故障。

图2
图2 🔍原图 (663×182)

当确定行输出变压器已经损坏时,若有相同规格的新变压器,可直接替换,若没有相同规格的,就要设法进行代换。

3.行输出变压器的代换。

NS-12K型机器的行输出变压器采用一体化结构,一旦损坏就无法利用,只能换新。但是由于目前缺乏原配件,而且原配件质量也较差。虽然浙江省德清县新市电视机组件厂已试制出同规格的变压器,但是现在还未最后定型,仍在改进之中。因此目前还没有直接替换件。下面介绍一下用国产其他型号的行输出变压器进行代换的方法。

经过多次检修实践,可用北京牌842型、飞跃牌12D1型、凯歌牌4D8型等电视机的行输出变压器进行改绕。考虑到高压包的圈数多、绝缘要求高、工艺要求复杂。所以尽可能利用成品高压包,但是低压包必须重新改绕。经过估算和多次试验,低压包的绕制数据见表1。

表1

引出脚序号 线径(mm) 匝数

⑤~⑥ φ0.21~0.24 75

⑤~⑧ φ0.21~0.24 150

③~④ φ0.36~0.41 32

①~④ φ0.21~0.24 5

④~高压端\(^{*}\) φ0.07~0.1 2300

* 高压包采用成品

绕制时应注意以下几点:

①由于成品12英寸黑白电视机的行输出变压器有正绕、反绕两种。所以改绕低压包前必须弄清绕线方向。为了使低压包与成品高压包绕线方向一致,在拆下原低压包时,应记住绕线方向。如果高、低压包绕线方向不一致,就会使高压包感应产生负的逆程脉冲,使高压包输出的高压降低,只有2~3KV,结果造成无光。

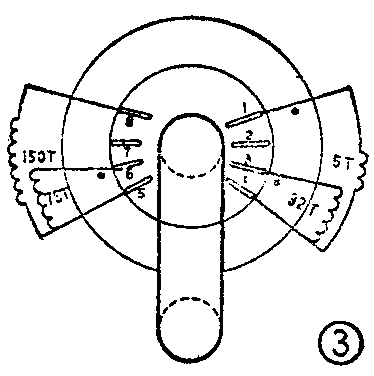

②低压包有三个绕组,为了防止接入电路时接错,绕制前画 出引出脚排列图,如图3所示。实践证明,如果将③、④脚位置对调,接入电路试机时,会烧断坏显象管灯丝和伴音中放集成电路。开机时间长还会烧坏行输出管。

图3
图3 🔍原图 (374×376)

③要注意绕组之间的绝缘。由于初级绕组终端上有约1000V\(_{pp}\)的脉冲电压,所以绕完初级绕组后,应缠上两层0.05毫米的聚脂薄膜或其它绝缘材料,然后再绕其它绕组。

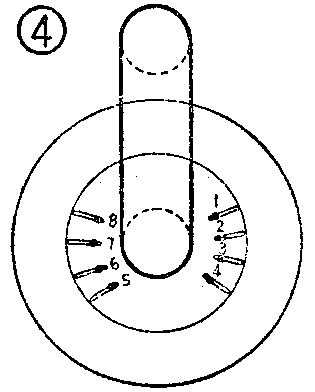

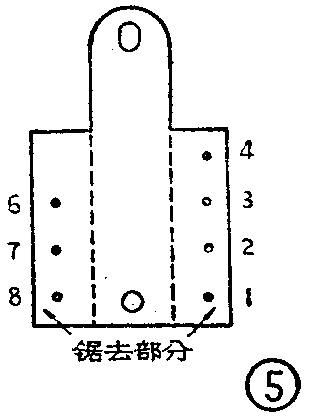

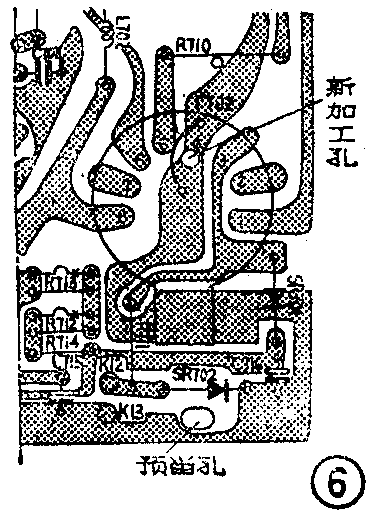

行输出变压器改绕好后,就可进行安装。由于国内其他省市生产的行输出变压器与NS—12K的行输出变压安装位置不同,所以安装前应将低、高压包组装好。为了使低压绕组的引线排列顺序与原变压器一致,低压包装入U\(_{12}\)磁心的方位应与原低压包相差180°,如图4所示。为了使引出线与印制电路板连接方便,将引出脚接线板的两边各锯去8毫米左右,如图5所示。为了减小变压器的损耗,组装时,在两个U型磁心对接口之间垫上0.1毫米左右的绝缘材料。然后将行输出变压器固定好,再安装到印制电路板上。如果固定磁心的螺杆不够长,也可将行输出变压器安装到印制电路板上后再固定紧。无论怎么安装,必须将变压器的磁心固定紧,使之不要松动,否则会增大行辐射。由于国内其他省市生产的磁心比原来的磁心尺寸大,因此原安装孔不能用。可利用原印制板上的一个预留孔,另外再在印制板④脚附近打一个φ3毫米左右的孔,如图6所示。如果打孔时将印制板铜箔切断,可用一根导线跳接起来。固定好变压器后,按照对应的序号将低压包各引出线焊上。④脚被变压器的接线板压住,可直接接地。

图4
图4 🔍原图 (315×392)
图5
图5 🔍原图 (309×417)
图6
图6 🔍原图 (369×513)

行输出变压器的高压整流硅堆,可选用反向击穿电压为15千伏的硅堆,如2CLG15、2CLG5H、2DGL1B等,不能用反向击穿电压为12千伏的硅堆。由于硅堆尺寸不同,有长有短,安装时应使两端接触良好。高压包的低电位端(起始头)原来是接8脚的。因为8脚有1000V左右的脉冲电压,容易造成与固定螺杆之间打火。因此可以直接接地。

改制的行输出变压器安装好,检查无误时,可通电检查。通电前应将显象管管座拔下,将电阻R\(_{714}\)焊开,以免低压绕组③~④接反时烧坏显象管灯丝和伴音中放集成电路。然后将万用表负表笔接地,正表笔接低压整流二极管SR701的负极,接通电源,如果测得SR\(_{7}\)01负极电压为15V左右,行输出变压器也无异常叫声,说明改制的变压器工作正常。如果测得SR701负极电压大于20V或者行输出变压器有异常叫声,说明低压包的③、④脚引线接反。这时应立即切断电源,否则时间长了,不但会击穿电解电容C\(_{716}\),而且一旦C716击穿还会损坏SR\(_{7}\)01和行输出管Q702。如果测得SR\(_{7}\)01负极电压正常(15V),可插上显象管管座、焊上R714,再测该点电压。如果测得为13.6V左右,说明变压器正常,然后调节稳压电源取样偏流电阻R\(_{9}\)06,使此电压正好为13.6V。最后将万用表串接在保险丝F902两端测直流总电流。如果测得总电流为110毫安以下,说明工作正常。

由于行输出变压器产生局部短路或者检修不当,很容易造成行输出管2SD764和电源调整管2SD401AK损坏。因为目前市面上很难购到这两种晶体管,所以需要进行代换。

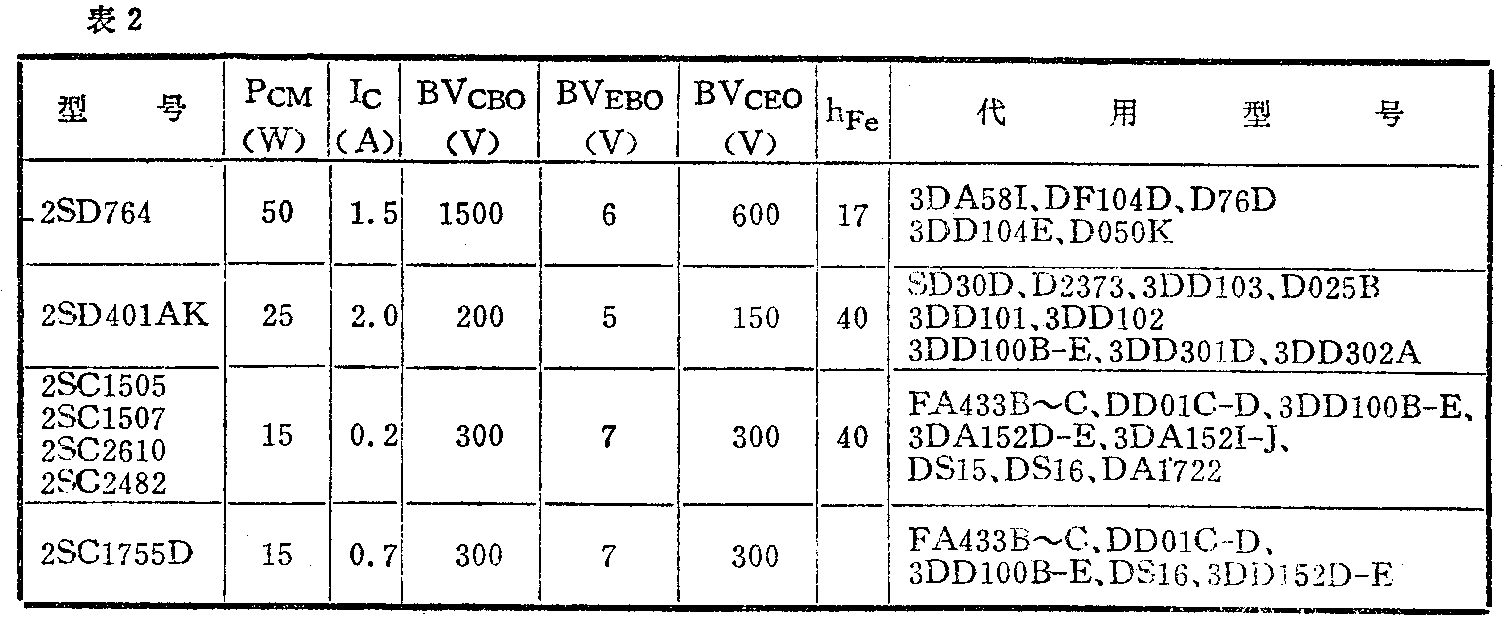

2SD764的主要参数见表2。满足这些参数可以代换的晶体管有:3DA58I、DF104D、D76D、3DD104E、D050K等。若将稳压电源输出电压调低到95V左右,这样可降低对行输出管反向击穿电压的要求。同时也可减小行输出级的电流,对行输出级安全工作有利。在这种情况下,也可用3DA58H、DF104C、D76C、3DD104D代替行输出管。另外最好在行输出管上加上一块散热片,更利于安全工作。

图7
图7 🔍原图 (1503×618)

电源调整管2SD401AK的主要参数如表2所示。可用塑封管SD30D、D2373直接代替。用平板型大功率三极管代换时,为了便于散热,需加装散热板。还可以用本机的伴音低放输出管2SC1755D代替2SD401AK,再用电源取样三极管2SC1507(2SC610、2SC2482)代替低放输出管。电源取样管可用3DA93C~D、3DA87D代替。(汪南)
