无线电爱好者在检修收音机时，如果有个信号导迹器，可以很方便地发现和确定收音机与扩音机的故障所在。
这里介绍的信号寻迹器，只用两个晶体管。采用一节5号干电池供电，用8欧低阻耳塞放音。因此体积可以做得很小，特别适宜爱好者外出检修时使用。
工作原理

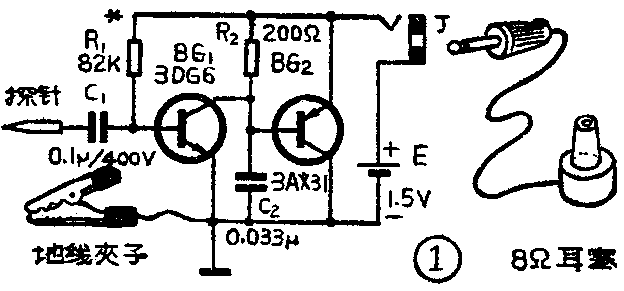

图1是它的电路图。晶体管BG\(_{1}\)与BG2接成直接耦合，R\(_{1}\)是它们的偏流电阻，R2是BG\(_{1}\)的集电极负载。由于BG1工作点选得较低，处于特性曲线的弯曲部分，因而BG\(_{1}\)具有检波作用。如果在探针与地线夹子之间输入高频或中频调幅信号，由BG1管检出音频信号。晶体管BG\(_{2}\)接成射极输出器，使它能与8欧低阻耳塞匹配。BG1检出音频信号直接耦合到BG\(_{2}\)进行放大，最后由耳塞放音，这就是高频寻迹原理。
在探头与地线之间输入一个音频信号，此信号也由BG\(_{1}\)与BG2放大并由耳塞放音。这时虽然有些失真，但人耳是辨认不出的，不会影响使用，所以本机同样能完成低频信号寻迹任务。
元件和安装
晶体管BG\(_{1}\)为3DG6型硅三极管，BG2为3AX31型锗三极管，β值均以40～60间为宜。R\(_{1}\)、R2为1／8瓦碳膜电阻。为了检修交流电子管收扩音机的需要，电容C\(_{1}\)应采用耐压400伏的金属膜纸介电容器。C2为普通涤纶电容器。

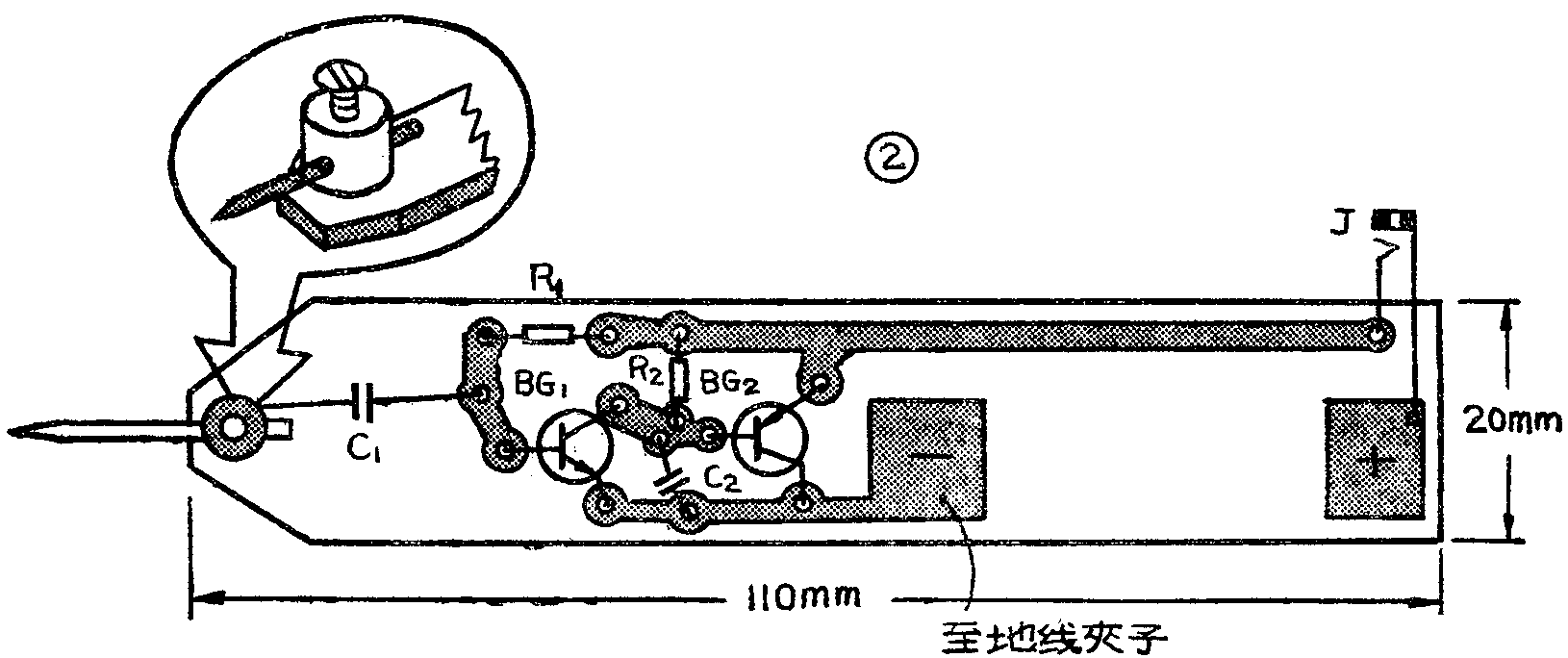

图2为1∶1比例的印刷板图。电池夹可用磷铜皮弯制然后直接焊在印刷板上。探针可用大号缝纫针。将一个小型接线柱的铜头固定在印刷板上，借助小螺丝钉就可固定探针，不用时可取下。地线夹子应选用小型鳄鱼夹。全机可安装在自制的有机玻璃小盒内（见题头图）。
调整与使用
首先应检查电路有否接错，无误后方可插入耳机。用200KΩ微调电阻暂时代替电阻R\(_{1}\)，改变电阻R1，使整机总电流在3～5毫安间。此时用手摸探针，在耳机里能听到“嗡嗡”交流声，表示正常。然后用万用电表测出可调电阻的阻值，换上固定电阻即可。
使用时，先把地线夹子夹在有故障的收音机地线上，然后打开收音机，由前级逐级向后检查。分别用探头去触碰收音机晶体管的集电极（如是电子管收音机，应触碰电子管的屏极），并旋动收音机的调谐电容，如寻迹器耳机里能听到电台的播音声，说明这一级没有故障。如果触到哪一级，听不到电台播音声，说明故障就发生在那一级。
本机没有设置电源开关，不用时只要拔去耳机插头，就能自动切断电源。(陈有卿)
