编者按：近几年晶体管收音机在我国城乡各地销售量很大，随之而来出现了一大批新的业余无线电爱好者和修理人员。这些同志迫切要求系统地学习晶体管收音机的基础知识，以便能够在装制和维修当中克服盲目性，更快更好地解决各种实际问题。为了满足这些同志的要求，本刊从本期起开办“晶体管收音机工作原理”讲座，将针对具有初中文化水平的业余无线电爱好者，通俗地分析晶体管收音机各部分的电路原理及各元件的作用，并结合实际，介绍一些在选用、装制和维修当中应当注意的问题。
选购一台比较满意的晶体管收音机是每个购买者的愿望。要挑选一台收音机一般需经过这样两个步骤：第一步确定买什么样的收音机，即根据要求及经济条件，从各种类型的收音机中选择一种机型；第二步再从这一机型的许多收者机中选出一台质量较好的收音机，也就是进行质量的鉴别。而要做到这些，就需要购买者对晶体管收音机的类型、特点及基本性能有一定的了解，同时还要掌握一些质量鉴别的方法，才能挑选出一台满意的收音机。
对业余无线电爱好者来说，通过质量的鉴别可以检查自己所装制的收音机的性能究竟如何，并与其它收音机进行比较，以改进自己收音机的质量。对于需要修理的收音机，可以通过质量鉴别来判断哪一部分工作不正常。下面我们就来谈谈关于晶体管收音机的类型选择及质量鉴别方面的问题。
怎样选择收音机的类型

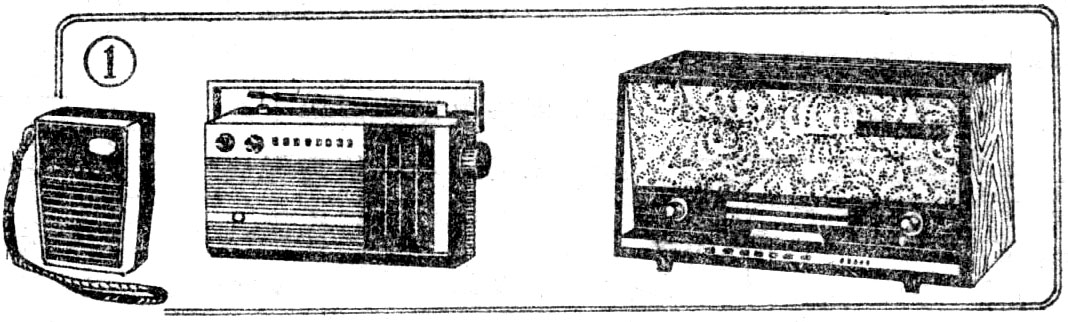

首先来谈谈关于选择机型的问题。国产晶体管收音机根据外形结构和体积大小可分为落地式、台式、便携式、袖珍式及微型等形式。一般体积在5000cm\(^{3}\)以上的为台式（落地式）；体积在700～5000cm3的为便携式；体积在100～700cm\(^{3}\)的为袖珍式；体积在100cm3以下的为微型，见图1。如果按质量等级来分，又可以分为特级、一级、二级、三级和四级这样五个等级。级别的高低，是按性能指标、波段数及附加装置等来确定的。我们可以从收音机具有的波段多少，大致区别出等级来。四级机一般只有中波段，三级机一般包括中波和一个或两个短波段，二级机可能有三个以上的波段，即包括中波、几个短波段和调频段，一级机和特级机通常有五、六个以上的波段，通称为全波段收音机。
由于收音机的电、声性能的质量与收音机的体积大小有关，体积大可以采用口径大的扬声器，或者安装不同特性的几只扬声器，音响效果可以做得比较好些。同时电路元件不受体积的限制，可以采用体积较大性能稳定可靠的元件。机械结构也可设计得更加合理。因此收音机的级别与机型大体上也存在着对应的关系。如微型机一般为四级；袖珍式一般为三级或四级；便携式大多数为三级或四级；特级和一、二级机多为台式或落地式。但是，也有不少普及型的三、四级收音机做成台式。
选择机型主要是根据实际需要和经济条件。当然，选择级别高的收音机可以获得比较优良的电声性能，功能也比较齐全。但是高级收音机一般比较复杂，波段多、附加设备多，相对出故障的机会也多些。同时，操作使用也不如普通机型方便。所以，如果没有特殊需要，而从实用的角度出发，只要选择得当，即使选择级别较低的收音机，往往同样可以得到比较满意的效果。具体来讲有以下几方面的问题需要考虑：（1）接收环境：是在城市还是在农村？是在山区还是在渔区？一般城市离电台比较近，无线电波较强、中波段的收听效果一般都已很好，可以不必采用多波段的收音机，而远离城市的农村，尤其是山区，中波信号衰减较大，收听效果不好，需要用短波段收听。渔区使用的收音机则需要能够耐受江河湖海的潮湿的气候，所以需要选择专为渔区设计的机型，例如红灯2Jg—1型台式七管三波段收音机等。（2）使用条件：如果是摆在家里固定使用，兼作陈设用品，则应选普通台式机。这种机型扬声器口径大，声音优美洪亮。通常能够交直流两用或用1号电池供电，比用小号（如5号）电池节省。另外也比较坚固耐用便于维修。如果需要经常携带使用，则宜选择便携式、袖珍式或微型机。（3）收听内容：若专门用来收听音乐节目，则要选择频带宽、失真小的所谓高传真度收音机。收听外地或国外广播节目则需采用带短波段的收音机。（4）电源：每天使用时间较长而且固定使用的，宜采用交流供电的机型或者能够使用1号电池的机型。（5）传动机构：各调整旋钮及波段开关等机械传动机构应平滑轻快。（6）外型及价格等，要根据购买者的爱好及经济条件来决定。
怎样来鉴别收音机的质量
鉴别收音机的质量好坏，除了外形及结构之外，主要看收台多不多，分台清不清，声音响不响，好听不好听、用电省不省等。如果把这些性能用技术术语来表达，就叫做质量指标或技术参数。下面就来介绍几个主要的质量指标以及在业余条件下如何鉴别它们。
1．灵敏度：顾名思义灵敏度就是指收音机接收电台信号灵敏的程度，也就是接收微弱电台信号的能力。在晶体管收音机里，大多是依靠磁性天线来接收无线电信号的。在收音机说明书上，是以电场强度来表示灵敏度的，单位是mV（毫伏）／m（米），我国三、四级收音机的灵敏度约为1～3mV／m。这就是说，在规定输出功率的条件下，只要天线所处的环境中能满足1～3mV／m的电场强度，就能清楚地收到电台的播音。有些收音机（或收音机的短波段）不用磁性天线，而采用拉杆天线或外接天线来接收信号，这时则以输入信号电压的大小来表示灵敏度，单位是μV（微伏）。一般三、四级机的灵敏度为100～200μV。显然电场强度及电压的数值越小的收音机，灵敏度也就越高。

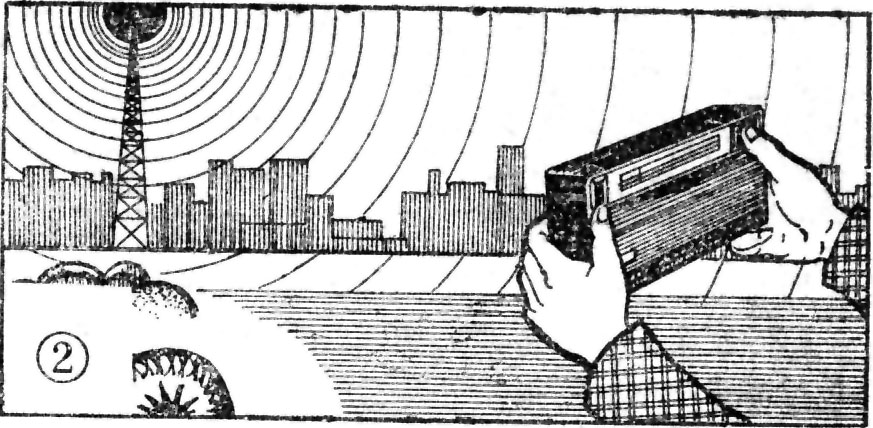

电台信号的强弱，与电台发射功率的大小、距离电台的远近有关，电台发射功率越小、距离电台越远，信号也越弱。灵敏度高的收音机，不但可以接收本地电台或功率大的电台的信号，而且可以收到远地或功率较小的电台的信号。而灵敏度低的收音机，则只能收到本地或功率大的电台信号。所以在同一地点收听，灵敏度高的收音机就比灵敏度低的收音机收台多些。而且，灵敏度低的收音机的“方向性”很明显，收音机面对电台时，声音最响（见图2），稍改变方向，声音就将明显变小。根据这些特点，就很容易鉴别出两台收音机灵敏度的高低。例如甲乙两台收音机在同一地点试听，首先将甲收音机音量调到最大，收听一个声音很小的远地电台，然后再将乙收音机音量调到最大，接收同一电台。哪一台声音大就说明它接收弱信号的能力强，灵敏度高。鉴别时，最好在每个波段的两端和中间找出三个电台，分别试听比较，这样就可以检查整个波段的灵敏度。另一种鉴别方法是先将收音机调准一个电台，然后将收音机与地面垂直放置，并转动角度使声音最小（见图3），此时接收的信号最弱，如果音量开到最大时，声音较响的，说明该机灵敏度比较高。当然也可以数每个波段内能收到多少电台，直接鉴别收台的多少，不过此法比较麻烦。
应当注意，电台信号的强弱除了与电台发射功率、距离远近有关之外，还与接收环境、接收时间等因素有关。如在钢筋水泥大厦内，汽车或火车的车厢里，无线电波要被大量吸收，无线电信号就十分微弱。另外，由于白天与夜间无线电波传播的情况不同，无线电信号在白天就要比夜间弱一些。所以，用试听的方法鉴别收音机的灵敏度时，要注意接收环境与接收时间的影响。在比较两台收音机的灵敏度时，不但要在同一地点，而且要在同一时间进行比较。
2．选择性：选择性是用来表示收音机选择电台能力的一项指标。由于在同一时间里有许多电台都在广播，各种频率的无线电信号同时到达收音机的天线上，而我们需要的只是其中一个电台的信号。选择性良好的收音机，能够从这许许多多电台信号中，选出我们所需要收听的电台信号，而不让其他电台信号混进来。选择性差的收音机，在接收需要收听的那个电台信号时，还混进其他电台的信号，于是我们就会同时听到两个电台的广播，一个是需要的，另一个是不需要的，造成“串台”的现象。
鉴别收音机选择性的方法，可以先将收音机调到一个电台，调到声音最好最大，然后慢慢调偏，如果电台的声音很快消失，电台之间分隔也很清楚，说明选择性好；反之，在调偏的过程中，电台的声音减小得很慢，而且同时听到两个以上的电台播音，则说明选择性差。此外，还要注意在向两边调偏时，声音减小是否均匀对称，以鉴别选择性的对称程度。
3．非线性失真：非线性失真用来说明收音机放出的声音与原来的声音近似的程度。非线性失真越小，声音就越逼真。失真大的收音机，发出的声音有闷塞、嘶哑刺耳的感觉。
试听失真的鉴别方法要比较细心。因为最容易出现失真的情况一是在声音较小时，二是在声音较大时。所以试听要分别在音量较小及音量较大时进行。收听的节目既要有音乐节目，最好是唱歌，以分析乐曲、吐词是否含糊不清，是否太闷或太尖；又要听讲话，判断说话是否符合正常的音调。如果音量较小（能听清楚为准）或音量较大（正常收听响度）声音都比较正常，则说明非线性失真不大。
4.输出功率：输出功率是用来说明输出音频功率大小的一项指标。输出功率越大，声音就越响。通常以mW（毫瓦）或W（瓦）为单位。但输出功率的大小与非线性失真的程度有着密切的关系。输出功率越大，非线性失真的程度也越严重。在收音机说明书上，常常分为额定输出功率和最大输出功率两种。额定输出功率又称为最大不失真功率，是指非线性失真小于规定值时的输出功率。最大输出功率是指不考虑失真情况，音量开到最大时收音机输出功率的最大值。
鉴别输出功率这项指标时，首先选择几个中波本地电台，调准电台后将音量逐渐开大，在没有明显失真的情况下，比较两台收音机的声音大小，声音大的不失真功率大，不失真功率越大越好。
以上介绍了收音机的几项主要技术指标及鉴别方法，在实际挑选与鉴别的过程中，还可以参照不同机型的说明书上所给出的指标数值进行比较，灵活运用上述鉴别方法，就能选出一台比较满意的收音机了。（刘铁夫）
