该信号注入器不仅能用来检修收、录音机，还可以用来检修电视机。它的外形作成手枪式的，体积小巧，使用方便。
手枪式的信号注入器一共有两个输出端子，一个端子输出音频、中频、高频三种复合信号，用于检修录音机、收音机；另一个端子输出电视的视频和伴音复合信号，从电视机的屏幕上可以清楚地看到九条黑白相间的平行条带，同时还能听到伴音信号。这个注入器的特点还在于不用改动电路的元器件和变换开关，就能从电视机的1、6、12频道上，对于全频道电视机还可在16、22、24、26几个频道上，收到视频和伴音信号，给检修带来了方便。
电路简介
注入器的电路见图1，它是由音频信号调制级、主振荡器、高频输出放大器等三大部分组成。
晶体管BG\(_{7}\)、BG8、C\(_{17}\)、C18等组成音频多谐振荡器，产生的音频信号经BG\(_{6}\)缓冲级并从其发射极输出，通过R9、R\(_{13}\)馈送给BG2～BG\(_{5}\)的基极。晶体管BG2～BG\(_{5}\)串联组成主控多谐振荡器，加入二极管D1～D\(_{4}\)可以使振荡波形更加稳定、良好，并产生更高的高次谐波。由于主控振荡器的基极加的是音频信号，使得这个基极电压的变化跟随着调制级输出音频信号的频率周期性地变化，迫使主控振荡器的振荡频率随之变化，达到产生调频波的目的。由于主控振荡器为多谐振荡器，产生的方波中包含着丰富的谐波，因此可以输出调幅、调频、短波等信号。由于高次谐波较弱，所以加了BG1等组成的高频放大器，用以输出V\(_{HF}\)、UHF信号。L\(_{4}\)、C5组成谐振槽路，选出的高频信号通过L\(_{3}\)耦合以后加至高放输入端。
制作与调试
由于电路的工作频率较高，所以不宜采用敷铜板作印制电路板，以免增加电路的潜布电容和高频损耗。为此，我们采用聚四氟乙烯薄板为电路板，打上孔以后用铆钉焊接。在这块板上主要焊接主控多谐振荡器和高频输出放大器。音频信号调制器部分可用一小块15×35mm大小的胶木板，把元器件通过铆钉焊在这块板上，然后把这块板再用螺钉固定在上述的聚四氟乙烯板的空档处。
电路图中用的晶体管是正品管子，一般β在100左右都可以。线圈L\(_{1}\)用线径为0.1mm的镀银铜线绕成内径为9mm的空心线圈，共绕2圈，匝间间距为1mm。L2 是用线径为1.5mm的镀银铜线绕成内径为9.5mm的空心线圈，共绕3圈，匝间距离为1.2mm。L\(_{3}\) 与L2同。L\(_{4}\)是用线径为2mm的镀银铜线绕成内径为15mm的空心线圈，绕3圈，匝间距离为1.5mm（亦可以用5号干电池为骨架，绕好后脱胎而成）。绕好后的L3线圈放在L\(_{4}\)线圈里（不要相互碰）。L5、L\(_{6}\)为高频扼流圈，在1／4瓦的碳膜电阻上用漆包线乱绕，绕到电感量约为200μH。

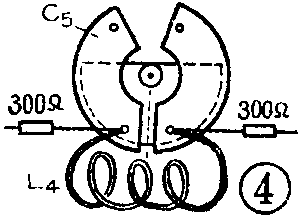

电容C\(_{5}\)是自制的，用1mm厚的镀银紫铜片剪成图2所示的定片、动片形状，然后利用废旧的CBX电容器底座及中心轴装成空气单连可变电容器，动片与定片的间距为0.1mm，装好的C5见图3，C\(_{5}\)与L4的连接见图4。其它的电容选用CCXG型的，或者其它稳定性高的电容。电阻亦用稳定性好的。

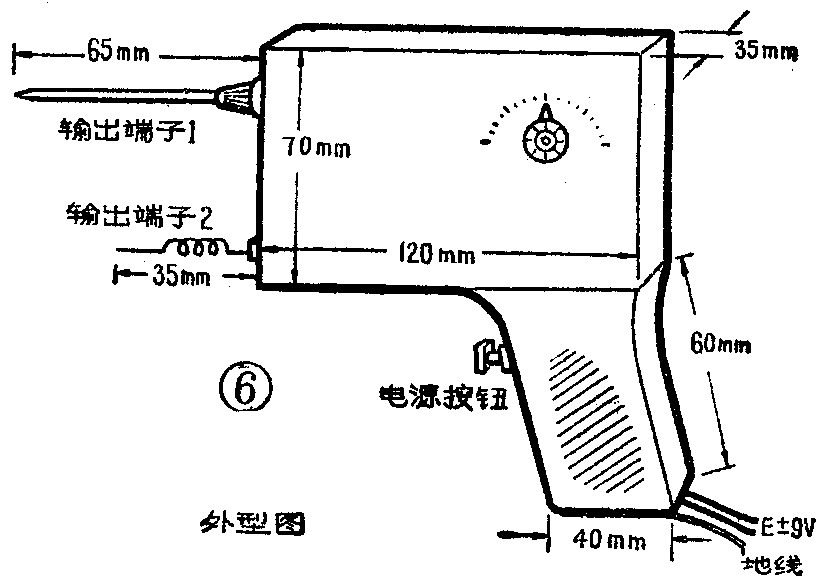

安装时，高频输出放大器的元器件安装在电路板的前半部，即靠近手枪式外壳的前半部；多谐主控振荡器的元器件焊在电路板的后半部。电容C\(_{5}\)放在电路板的大约中间位置，10K线绕电位器W1放在电路板的下角。焊接线圈时，不用另外再接导线，就把线圈的两个头直接焊在与线圈相连的元器件上，唯有L\(_{1}\)要焊在输出端的出口处即手枪的盒外，把L1直接当输出端子“2”用。输出端子“1”用线径为3mm、长为65mm的镀银测试棒作成，固定在手枪外壳上。
电路安装后，只要保证晶体管能导通工作，电路就能正常工作。
使用时，将注入器的地线夹与检修的电视机、收录机的地线接好，用输出端子“1”或“2”碰电视机的天线，将电视机置于相应的频道上，就在荧光屏上出现黑白带条，并有伴音，如果带条的间距和宽度不等距，表明帧线性不好；如果带条出现弯曲，说明行线性不好，也可以分别检查电视机的通道和伴音。如果用输出端子“1”去碰收音机或录音机的各级，就可以注入调幅信号，用以检查各级的故障。
