音乐门铃的响声是一首简单的乐曲，用起来比单音调门铃显得新颖、别致。音乐门铃的形式很多，我们这里介绍的音乐门铃是由一种机械转盘和简单的电路组成的，调试容易、造价低，并可根据个人爱好方便地设计一些简单乐曲。
电路介绍

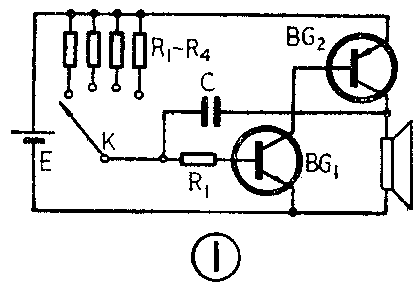

图1是音乐门铃的基本原理图，两只晶体管组成简易音频振荡器，当开关K置于各电阻上时，可得到不同的振荡频率，亦就是说得到不同音调的音频信号。适当地选择这些电阻的阻值，可得到一定频率的单音。如果将开关K顺序地接通R\(_{1}\)～R4，就可以从喇叭发出事先编好的乐曲。

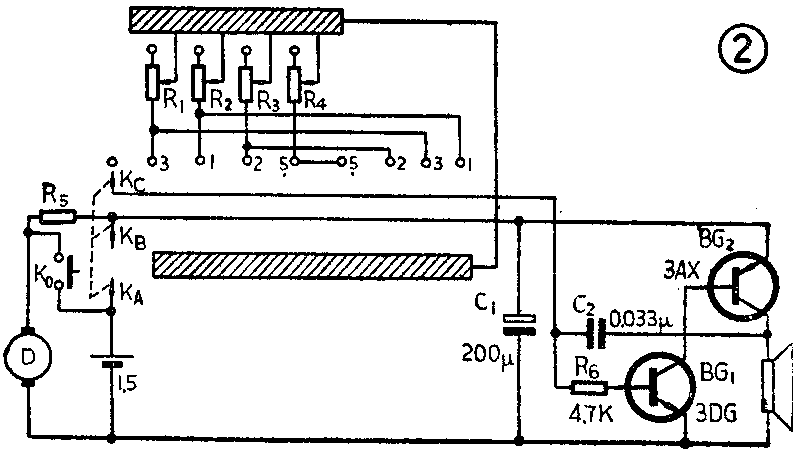

音乐门铃的实际电路见图2。当图中的三连开关K\(_{A}\)、KB、K\(_{C}\)接到不同的电阻上时，振荡器发出不同的声音。我们采用大钟的报时音乐，曲子简单，全曲共4小节12拍，乐曲为：|3 1 2|5。— —|5。 2 3|1— —|。开关KA、K\(_{B}\)、KC的滑动受电机控制，当接通开关K\(_{0}\)时，电机加上1.5伏电压，电机转动，带动三连开关，KC依次接到电阻R\(_{1}\)、R2、R\(_{3}\)、R4上，电路振荡，产生音阶。K\(_{A}\)、KB则保持电机电路始终接通。

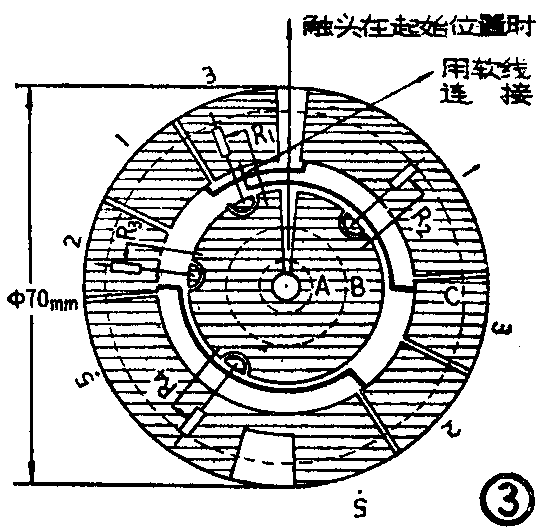

开关K\(_{A}\)、KB、K\(_{C}\)是自制的，见图3。用敷铜板作个圆盘，尺寸大小无妨（圆盘大些可以设计较复杂的曲子）。为了产生上述的乐曲，把圆盘12等分（等分根据拍数而定），每等分为1拍。由于第2小节（5。）与第4小节（1）各占3拍，所以在圆盘上也相应各占3等分的地位。电阻R1～R\(_{4}\)焊在各相应的位置上。图中虚线A、B、C所在的三个区分别与图2中开关KA、K\(_{B}\)、KC三只触头相对应接触接通。圆盘由一只玩具电机带动，电机每转用8～15秒时间。当圆盘处在起始位置时，K\(_{A}\)、KB是断开的，见图3中的标注，这时触头停在圆盘上无铜箔的位置上，电路因未接上电源而不能工作，电机也因K\(_{0}\)断开不转动。当按下K0时，电机的电源电路接通，电机转动，带动圆盘顺时针旋转，触头接到有铜箔的A、B区，相当于K\(_{A}\)、KB接通，振荡电路工作，先接通电阻R\(_{1}\)，发出3音，延续一拍，电机继续转动，接通R2，发出1音。这样触头K\(_{C}\)依次接通各电阻，圆盘转完一周，就发出上述的乐曲声。由于KA、K\(_{B}\)接通时，1.5伏电源就一直接在电机上，所以电机转动并自锁，这时松开K0，对电路工作也无妨。当圆盘转一圈后回到起始位置时，电路自动断开，等再按K\(_{0}\)时，重复上述动作。
安装与调试

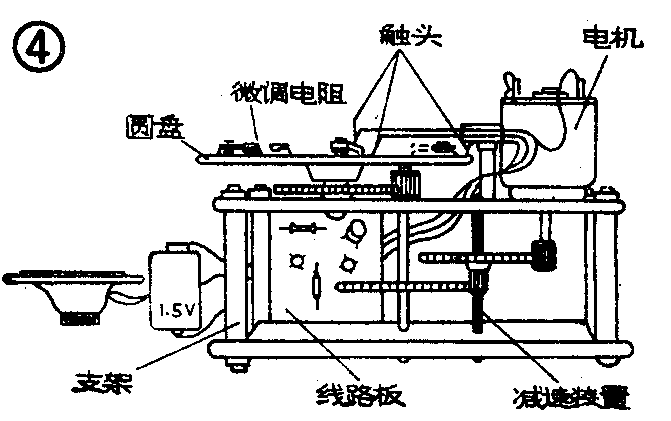

本电路较简单，对元器件没有什么特殊的要求，只是C\(_{2}\)的容值的稳定性要求高些。为了调整方便，R1～R\(_{4}\)均采用卧式微调电阻，阻值为68千欧。电机采用131型玩具电机，其优点是体积小巧，工作电压低，在轻负载的情况下，工作电压为0.9伏时，电机可正常工作。电机必须加减速装置，我们用一只废旧闹钟机心稍加改装作成了减速器（用皮带轮减速亦可以）。圆盘的实际转速可根据曲子的长短而定，要求转动平稳、均匀，否则曲子的声音会发抖。KA、K\(_{B}\)、KC触头应用弹性好的磷铜片制作，弯制时要求与圆盘的接触一定要好，这一点很重要。装配实物图见图4，仅供参考。
全机装好后，接上电源，先将电机引线断开，用手拨动电机转轴，使圆盘转到需要的位置，再逐次调整R\(_{1}\)～R4，使各音阶准确，声音悦耳，然后用其它乐器校准。校准好以后，接上电机试听，如嫌电机转速不合适。再适当地调整电阻R\(_{5}\)，使曲子演奏快慢适中，R5为几个欧姆的电阻。电源用一节一号电池。(廖小军)
