交越失真又叫交叉失真。这种失真的感觉是声音浑浊不清,尤其当音量关小时有些沙哑。

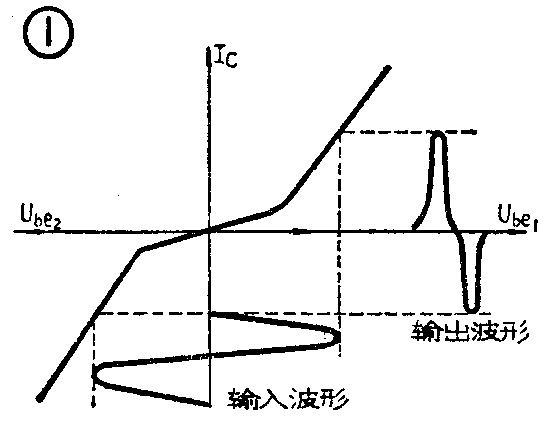

交越失真多出现在推挽输出电路,特别是互补对称电路。这类失真的机理是:推挽功放级工作于乙类,晶体管工作点接近于电流截止点。基极-发射极电压(U\(_{eb}\))与集电极电流Ic呈非线性关系如图1,当U\(_{eb}\)很小时,Ic有一段明显的弯曲部分。这主要是由于推挽级静态偏置电流太小引起的。

目前用于消除交越失真的方法很多,如给晶体管基极和发射极之间加一个很小的正向偏置,使起始集电极电流远离截止区,如图2示,使电路工作趋向甲乙类状态;也有设负反馈电路来消除交越失真的。图3为春雷703型收音机的低放电路,图中R\(_{24}\)(820Ω)、R26(51Ω)、R\(_{27}\)(820Ω)、R28(51Ω)就是为了提供正向偏置、消除交越失真而专门设置的。

检修交越失真主要通过测量输出管极间电压和集电极偏置电流来判断,仍以图3为例,BG\(_{6}\)(3AX31B)、BG7(3AX31)的静态工作电压应为电源电压的一半,即U\(_{c6}\)=0、Ue6=U\(_{c7}\)=3V、Ue7=6V,当A点电压即U\(_{e6}\)=Uc7≠3V时,则说明二管工作有异常,可进一步查找偏流电阻R\(_{24}\)、R26、R\(_{27}\)、R28有无阻值变小或短路,否则便说明两支输出管性能发生变化而不对称,这就需要重新配对。二只输出管的I\(_{ceo}\)、hFe和R\(_{eb}\)应尽可能一致,这时的交越失真为最小。(高雨春)
