电视机兼作调频广播收音机

调频广播有抗干扰性能强，通带宽，噪声小，音质好等优点。已经开办调频广播的地区，不少爱好者在调幅收音机上加装调频收音头，收听调频广播。本文介绍一种在成品电视机上，加装少量元件，不影响电视机原来性能的情况下，将电视机改为“电视、调频收音”两用机。改动后，在不看电视时，电视机可作为一架性能优良的调频收音机使用。

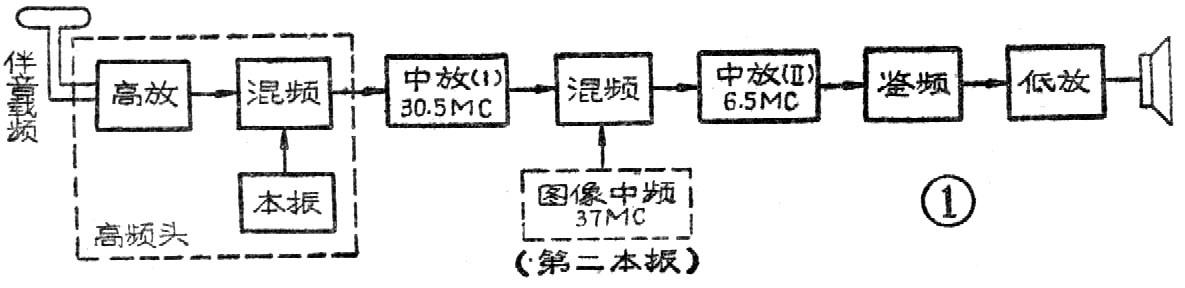

大家知道，收听调频类似于收听电视伴音。不过电视伴音的载频是与图象载频同时由电视台发射出来的。图1是用电视机接收伴音的原理方框图。由图可见，这是一个两次混频的超外差式接收机。第二次混频时，第二本振信号使用的是图象中频信号。如果电视机中没有图象中频，第二次混频就无法进行，也就无法听到伴音了。电视机之所以不能直接收听调频广播，除高频部分的频率范围不能覆盖整个调频段外，没有第二本振信号是根本原因。要想利用电视机收听调频广播，必须增加一级第二本机振荡器。而且此振荡器在收看电视时应停止振荡。

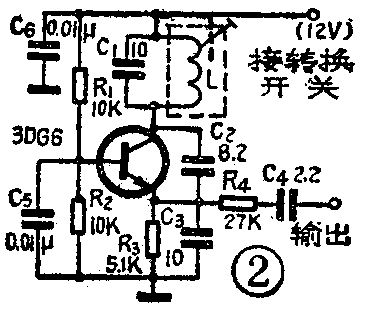

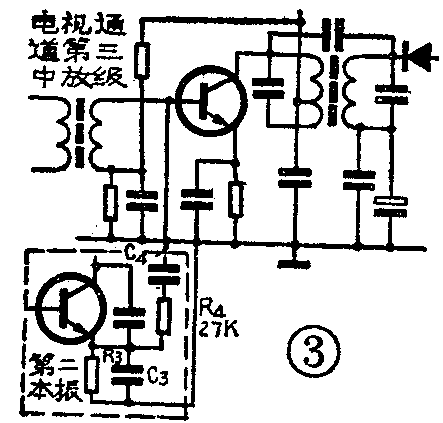

我国电视标准规定，第一伴音中频为6.5MHz，图象中频为37MHz，因此第一伴音中频为30.5MHz。但是为防止伴音干扰图象，在公共通道中，30.5MHz信号的放大量被限制在通道增益的5％以下，要想提高调频收音的灵敏度，第一中频取30.5MHz显然不合适。我们选取32MHz作为第一中频频率，这样第二本振频率应为32＋6.5＝38.5MHz。图2所示振荡电路是共基极电容耦合三点式振荡器，它所产生的第二本振信号通过R\(_{4}\)、C4加到通道第二伴音中放管的基极（见图3）。R\(_{4}\)起隔离作用，防止第二本振对电视中放频率特性的影响。

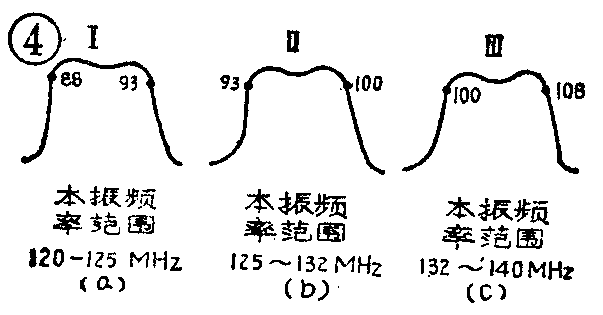

调频广播的频率范围是88～108MHz，我们分三个频段接收：Ⅰ段为88～93MHz；Ⅱ段为93～100MHz；Ⅲ段为100～108MHz。第一中频选用32MHz，三个频段的高放特性曲线及第一本振（在高频头中）的频率范围列在图4中。第Ⅰ段恰好被电视第5频道覆盖，如果当地调频广播在这个频率范围内，就可不必改动高频头中的线圈了。如当地的调频广播在第Ⅱ（或第Ⅲ）段中，只需改动高频头中一个闲空频道的线圈。由于我国目前调频广播尚不普遍，而且电视机放在家中多不移动，所以只要当地的调频信号能够收到就行了，没有必要将88～108MHz全部覆盖进去，这样就可以简便多了。

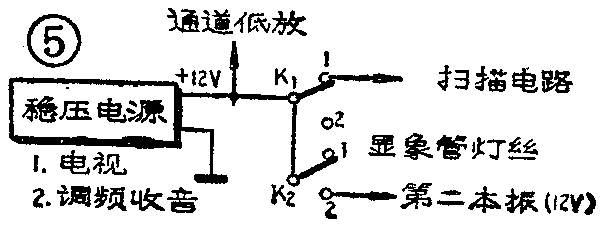

首先，应在电视机的后盖或侧壁安装一只“电视—调频收音”转换开关。将双刀双掷钮子开关，按图5连好线。当开关置于“调频收音”时，＋12V电源只加到高频头、通道、低放及新加的第二本振。此时显象管灯丝及扫描部分断电。开关置“电视”时，第二本振断电，其余部分照旧供电，可正常收看电视。

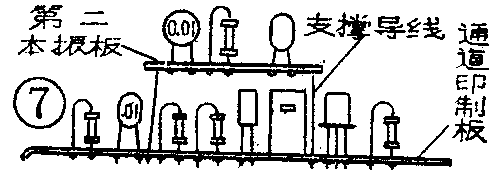

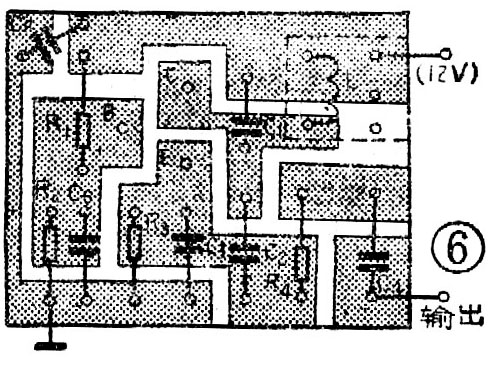

新制作的第二本振电路，装在图6所示的印制板上，面积只有28×34mm\(^{2}\)。元件焊好之后可用粗铜线作连接线，将小板子支撑起来，使它高于其他元件，放在通道的第三级中放附近（见图7）。三极管可选用3DG6C或3DG8C等，只要f\(_{T}\)≥250MHz，β值在40～60范围即可。线圈L可用10K型电视中周改绕，用φ0.15mm漆包线绕7圈，全绕在最上面一个槽口内。电容器可选用高频瓷片电容。第二本振可单独调试。首先接上12V电源，测量发射极对地电压应为5.2V左右，当将L短路时，该电压升到5.8V左右，表明振荡器已起振。调L磁芯，使振荡频率为38.5MHz。如无仪器测量频率，可与中放级连试。从第一级中放输入端送入32MHz调频信号（30～50μV，频偏75KHz），调第二本振磁芯，直到声音最清晰，噪声最小。业余条件下，无任何仪表时，可待高频头改好后，直接在整机中调试。

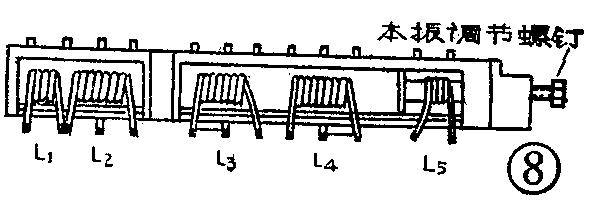

对于KP12—2（或3）型高频头频道线圈的改绕，可参考图8和附表。由于不同厂家或同一厂家不同时期生产的高频头中所使用的元件不尽相同，因此线圈圈数不能生搬硬套。最好的办法是参考自己的电视机5频道线圈。第Ⅱ频段L\(_{1}\)、L2的圈数与5频道的L\(_{1}\)、L2圈数相同，L\(_{3}\)、L4、L\(_{5}\)各比5频道的L3、L\(_{4}\)、L5圈数减少一圈。并将线圈匝距调到与5频道接近。第Ⅲ频段的L\(_{1}\)、L2比5频道的L\(_{1}\)、L2圈数各减少一圈，L\(_{3}\)、L4与Ⅱ段相同，但匝距要拉开些，L\(_{5}\)比Ⅱ段的L5再减少一圈。L\(_{5}\)尽量绕在靠本振调节螺钉的一端，这样可使本振频率调节范围大一些。业余条件下整机调试可直接利用调频台发出的信号。调试时将电视天线拉出，将转换开关置于“调频收音”位置。假如当地调频信号是96MHz，应将波道转换开关拨到调频的Ⅱ频段。将高频头Ⅱ频段的本振调节螺钉调到中间位置，旋动第二本振磁芯，即可收到广播信号。如收不到，可将高频头Ⅱ段的本振调节螺钉向里或向外旋动，然后再调第二本振磁芯。这样反复几次即可收调频信号了。然后逐步缩短天线长度，扬声器伴随广播节目会产生较大噪声，此时拨动高放线圈L3、L\(_{4}\)的匝距，直到噪声最小为止。一般L1、L\(_{2}\)不需调整。

1．这项改动要将电视机芯从机壳中取出，并需将高频头拆开，因此没有一定动手能力的爱好者切勿匆忙拆动。尤其注意，改动高频头线圈时，切勿碰动其他频道的线圈。也不要盲目乱调电视机中其他可调元件（如通道的中周磁帽等），以免破坏原电视机的各项性能。

2．进口电视机高频头的频道线圈大多是串联形式，改频时必须用专用仪表调整，业余条件下，切不可轻易改动，以免破坏原机性能。如当地调频节目恰好在88～93MHz（5频道）范围内，只需按前述方法加装一级第二本振和一个电源转换开关就行了。

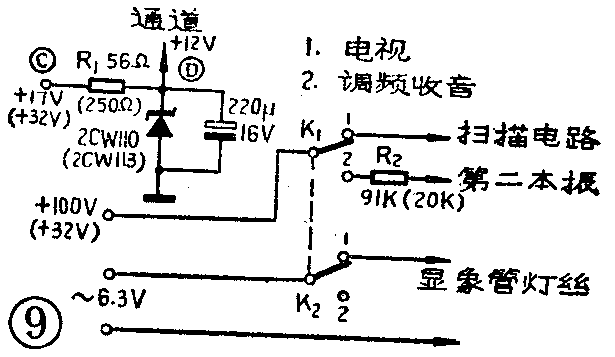

3．国产40厘米、47厘米等大屏幕电视机，通道部分的+12V电源是由行输出变压器次级电压，经整流滤波后取得的。按前述方法，收听调频广播时，行电路不工作，通道部分就无法得到电源电压。现以“飞跃”19D1机为例，说明这类机器的改动方法。参考图9，将原机+17V低压、电源加简单稳压电路，使之变为+12V，将通道部分的电源接线改接到这里（D点）。用新加装的“电视一调频收音”转换开关的K\(_{2}\)控制显象管灯丝供电。R2可将100V降至+12V供给第二本振。再如“友谊”JD—16型电视机，将图9中的C点和100V点同时接到原机的+32V处，图9中的R\(_{1}\)改为250Ω，R2改为20KΩ，稳压管改用2CW113型（均见图9括弧中的标注）。低放级所需的+32V不经K\(_{2}\)控制。

其他机型可参考上述方法按具体情况具体解决，＋12V电压也可用交流6.3V经倍压整流、滤波、稳压后取得，根据本人情况灵活改动。（彭应钧）
