问:有一个电容上标有6n8k字样,请问容量是多少?

答:这是采用国外电容器容量标志方法,此电容器的容量是6.8毫微法,也即6800微微法,并且误差为±10%。

根据国际电工委员会推荐的标志方法,用字母p、n、μ m表示容量数值的量级。如p—微微法(10\(^{-}\)12F),n—毫微法(10-9F),μ—微法(10\(^{-}\)6F),m—毫法(10-3F)。这些字母可以写在数值的最后边,也可以代替小数点,写在某两数字之间。并且还用大写字母D、F、G、J、K、M、N、P、Z、S表示误差。如D=±0.5%,F= ±1%,G=±2%,K=±10%,M=±20%。则要进一步了解国外电容器的标志法,可参阅本刊1981年第3期第45页“怎样识别国外电容器容量的标志”一文。(为宁)

问:我把收音机上的电子管拔下来以后弄混了,管子上字迹又不清楚,请问怎样才能区分各管,并插回原位置上去?

图1
图1 🔍原图 (741×333)
图2
图2 🔍原图 (447×311)

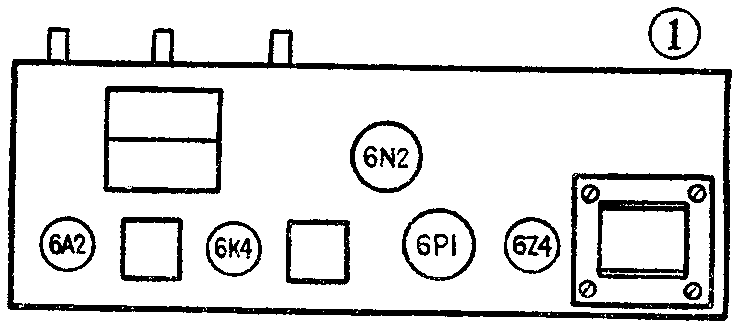

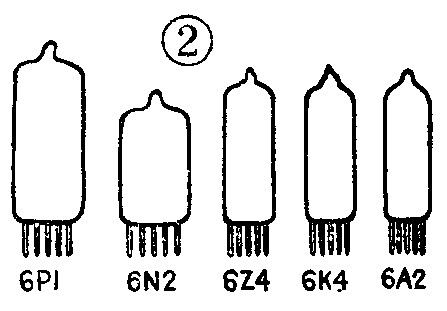

答:普通电子管收音机中,不算调谐指示管(俗称电眼)还有五只管子。它们一般的排列位置见图1。如果五只电子管上的字迹都不清楚,可接管脚数目和体形来区分。有两只九脚管,其中又高又胖的是功放管6P1(见图2),矮胖子是检波—低放管6N2。还有三只七脚管,外壳尺寸差不多,其中有一只管子的阳极分上、下两部分对称交错着,好象屏风一样的,是整流管6Z4。剩下的两只很相似,阳极也都是圆筒形,只要注意观察阴极引出线就可以区分出来:有一只的2脚和7脚通过管内金属板相连的是中放管6K4;不通的那只就是变频管6A2了。(薛喜)
