可控反相器

🏠 首页 《无线电》杂志 1982年 🔗 第12期 🔗 第36页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 杨廷善 🔗

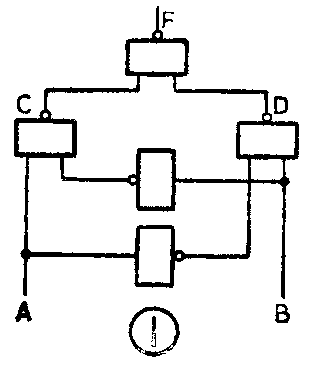

图1是一个由与非门组成的异或门电路,其输入为A和B,输出为F。现在让我们来看看以下的两种情况。

图1
图1 🔍原图 (309×373)

①如果让异或门的一个输入B=0,则D=1,此时便有:

F=C-=A-

即:当异或门的一个输入端加低电平时,则该门的输出状态与它的另一个输入端的状态相同。

②如果让异或门的一个输入B=1,则C=1,此时便有:

F=D-=A-

即:当异或门的一个输入端加高电平时,则该门的输出状态与另一个输入端的状态相反。

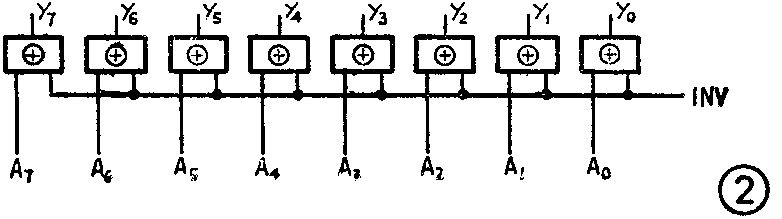

图2
图2 🔍原图 (782×219)

上述两点说明:异或门(不一定是图1的电路,任何异或门均可)可以作为一个“可以控制的”反相器来使用,这时我们称它为可控反相器。可控反相器常用于某些运算电路中来获取代码的反码(将原来代码中的1变成0、0变成1的新代码称为反码)。图2为8位代码的可控反相器,其中异或门用标准逻辑符号来表示。当控制信号INV=1时,输出为输入的反码;当INV=0时,输出与输入的代码相同。(杨廷善)
