“天虹”牌17英寸黑白电视机是采用进口元器件国内组装的产品。它的行输出变压器采用的是一体化结构。一旦损坏后，不容易修理，也缺少原配件，致使有的电视机长期不能收看。现介绍一种以国产12英寸电视机用的行输出变压器的代换方法。

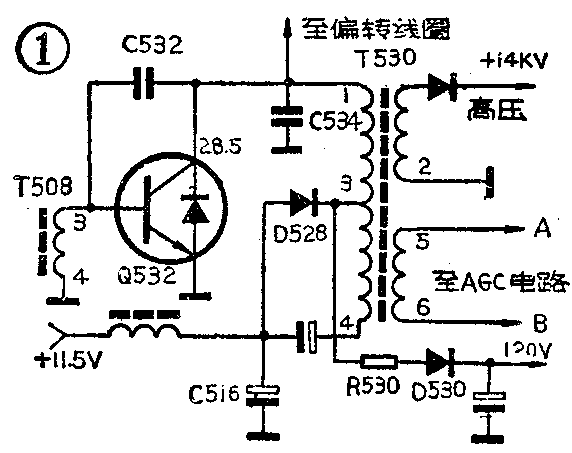

图1是“天虹”牌17英寸电视机行输出部分的原理图。它与国产12英寸电视机的行输出电路基本相同，不同之处是：①虽然显象管的偏转角（90°）、管径相同，但是显象管的锥体部分较长、屏幕尺寸较大，所需偏转功率略大于12英寸电视机；②该机的阳极高压为14KV，而12英寸电视机的阳极高压为12KV，相差2KV；③该机行输出管的供电电压为11.5V，自举升压后为28.5V，而12英寸电观机的供电电压是12V，自举升压后为26～27V。因此，用12英寸电视机的行输出变压器直接代替时，机器可以工作，但行幅严重不足，光栅暗淡。这是由于自举升压电压达不到28.5V、行偏转功率小、高压偏低的缘故。所以代换时，需要将低压线圈拆下来重新改绕，但磁心、高压包、高压硅堆不必变动。经过估算和多次试验，低压线圈改绕的数据如图2所示。行输出变压器的接线图（底视图）如图3所示。如果自己制作行输出变压器，低压线圈数据同上，采用U\(_{13}\)磁心时，高压包用φ0.08毫米的高强度漆包线绕2300匝。
具体改装方法如下：

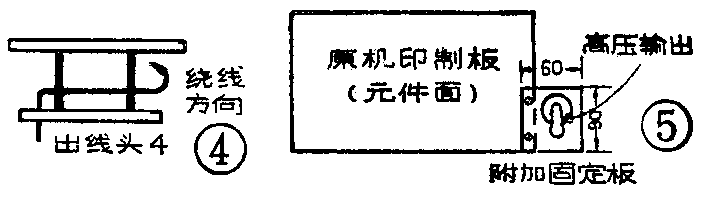

（1）改绕低压线圈时，绕线方向一定要和原来的低压线圈方向一致，绕向可参考图4。绕制顺序是第一根引出线头为4，抽头为3，尾线为1。变压器代换上之后，行电流在900mA左右为正常。如果高压很低，显象管无光栅，说明低压线圈绕向反了，需拆下来重绕。
（2）国产行输出变压的磁环有U\(_{12}\)和U13两种。采用U\(_{12}\)磁环的行输出变压器，窗口宽，高压包外径大，在原来的位置装不下，需要另外附加固定板，见图5。附加固定板可用一般的绝缘胶板，尺寸为60×80mm\(^{2}\)，用两只螺钉固定在印制板上。引出线直接用导线焊到相应的印制板上。采用U13磁环时，由于磁环窗口窄，可直接装入原来的位置。但基座的安装尺寸和接线的排列方式不一样，可将基座去掉，直接装在原机印制板上。
（3）低压线圈的5、6，是AGC键控脉冲输出端，应注意其同各端，如果AGC电路工作不正常，可将5、6头对换一下。
按上述方法改装后，一般不需要作什么调整。若有个别机器出现行幅略大或略小，可适当减小或增加逆程电容C\(_{534}\)的容量。(彭应钧)
