日本索尼公司KV—2000、KV—1813、KV—1340E，夏普公司CT—1814，松下公司 TH—7700D、TH——80T，维克托公司C——5018A，通用公司20C—9900等型号的电视机中，均采用了可控硅元件。可控硅在电视机中常用在电源调整、行输出、高压输出、场振荡、过压保护、电源启动等部位。

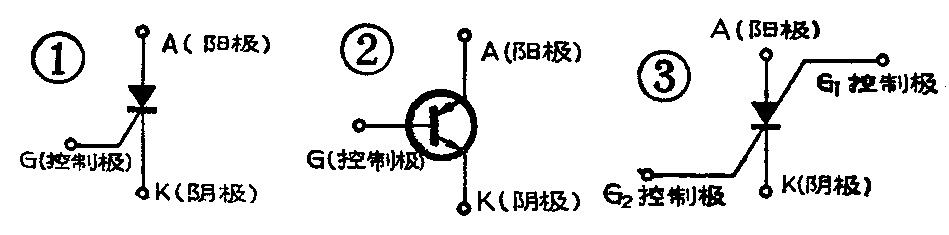

电视机中常用的可控硅一般可以分为四类。第一类是低频可控硅，型号有2SF248（如TH—7700D型电视机中的电源）、 CT—06C（如C—5018A型电视机中的电源）、CV12E（如KV—1340E型电视机的过压保护）等。这类可控硅的符号如图1所示。第二类是高频可控硅，型号有SS6192F（如CT—1814型电视机中的电源）、2SFll89（如20C—9900型电视机的行输出）等，其符号也如图1。第三类是门控开关GCS（Gate Controlled Switch），型号有SG608（如KV—2000型电视机中的电源和行输出）、 SG609（如KV—2000型电视机中的电源启动）、SG274（如KV—1813型电视机的行输出）、SG264（如KV—1813型电视机中的高压输出）等，它在国外电路图中的符号如图2所示。第四类是硅控开关SCS（Silicon Controlled Switch），型号有3SF11（如TH—80T型电视机中的场振荡）等，其符号如图3所示。

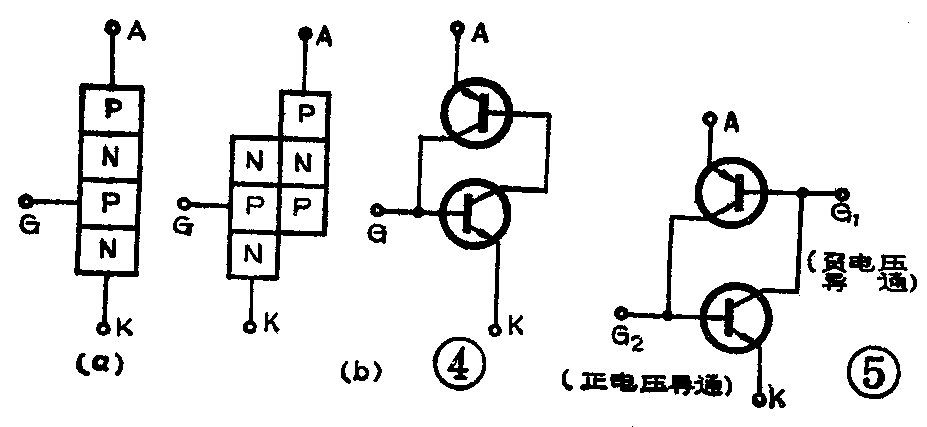

上述四类可控硅（SCR）的结构如图4（a）所示，它由PNPN四层半导体构成，等效电路如图4（b）所示。它们的共性是：当阳极A加正电压，阴极K加负电压时，A、K之间还不能导通。当控制极G再加上一正信号时，A、K之间才处于深饱和导通状态。一旦导通之后，去掉G极上的正信号，A、K之间仍保持导通状态。只有在去掉A、K之间的正向电压或者在A、K之间加上反向电压时，可控硅才恢复截止状态。但是GCS还具有“可关断”的个性。也就是说，一般可控硅一旦导通后，即使在G极上加负信号也不能使它截止，而GCS在G极上加负信号时，则可转入截止状态。SCS有四个极，等效电路如图5所示。它具有两个控制特性相反的控制极。
在进口电视机中，上述可控硅元件损坏时，能否用国产元件代换？理论和实践证明是可以的。下面介绍三种常用的代换方法。
1. 用国产可控硅直接代换：

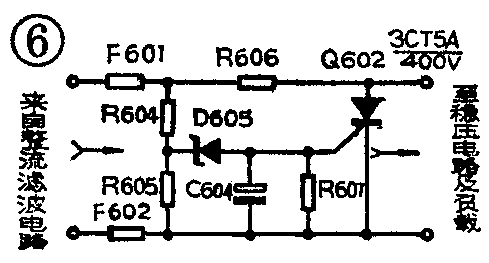

各种型号的外国低频可控硅，一般都可以用国产可控硅直接代换。只要代换管的正向工作电流值、正反向击穿电压值、触发电压和电流值与原管相符合就可以代换。但是由于国产管和外国管在外形结构上不一定都相同，所以代换时应注意安排元件的固定位置和散热。例如2SF248、CT—06C、CV12E都可以用国产3CT5系列的管子代换。图6是在KV—1340E型电视机的过压保护电路中，用国产3CT5A／400V代换CV12E的例子。
2．用复合晶体三极管代换：
从可控硅的工作原理知道，所有的可控硅元件，都可以按与其相对应等效电路组成的复合管代替。这种方法不需要改动电路。

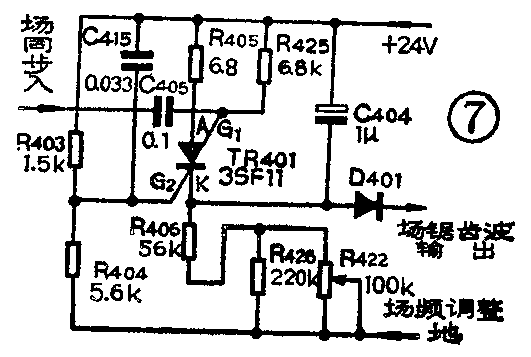

例如：松下TH—80T型电视机的场振荡电路（如图7所示）中的3SF11，为硅控开关（SCS），可用图8所示的复合管代替，3CG21、3DG6C的β值应大于30。又如日本通用公司的20C—9900型电视机行输出级采用两只可控硅，其简化电路如图9所示。其中2SF1189可用图10所示的复合管代替。由于高反压、大功率的PNP型管子比较难找，所以用一只DF104和一只中功率高反压PNP管GP353代替，因GP353的发射结电流不能超过200mA，所以在GP353的基极上串接一个10Ω／0.5W的电阻，以限制其发射结电流。上面两只管的β值应大于10，下面一只管的β值应大于25。三只晶体管的BV\(_{CEO}\)均大于或等于300V。
3．用晶体管代换

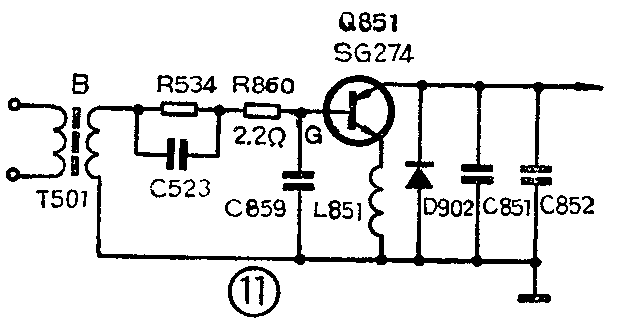

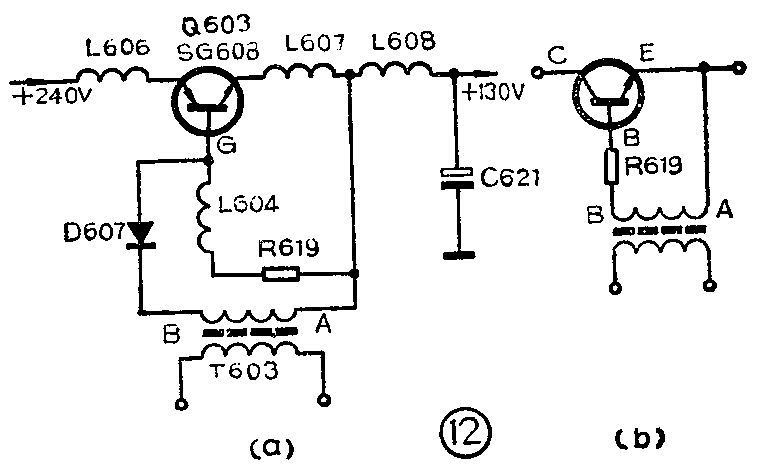

晶体管可以作开关元件使用，这是晶体管代换可控硅的基础。电视机中常用的GCS行输出电路和电源电路与晶体管相应的电路基本相同。不同之处，就是在GCS组成的电路中，需要增加一个整形电路。行脉冲信号或方波信号经整形电路微分后，得到一个正向尖脉冲和一个负脉冲，正脉冲使GCS导通，负脉冲使GCS关断。如果去掉整形电路，用行脉冲和方波信号米进行控制，就可以用晶体管来代替GCS。常见的整形电路有两种，图11是索尼 KV—1813型电视机的行输出电路，R\(_{534}\)、C523组成阻容整形电路。图12（a）是索尼KV—2000型电视机电源调整电路，L\(_{6}\)04、R619、D\(_{6}\)07组成电阻、电感整形电路。用晶体管代换GCS时，需要改动整形电路，使之恢复方波控制信号。例如：对图11所示电路，只要将R534由100Ω/3W改为30Ω/1W的电阻，就可以用DF104代替SG274，要求DF104的BV\(_{CEO}\)≥1200V、β＞15。实践证明效果良好。又如图12（a）所示的电路，代换时，需将D607、L\(_{6}\)04去掉，将R619焊下来安装在D\(_{6}\)07的位置上，改动后的电路如图12（b）所示。这样就可用DF104（要求BVCEO≥500V、β＞15）代替SG608。再如索尼KV—2000型电视机中的行输出电路，SG608也可用上述方法进行代换，但是要求DF104的BV\(_{CEO}\)≥1200V。
有些电路不必进行改动，可直接用晶体管代替GCS。例如索尼KV—2000型电视机中的电源启动管Q602，可以用晶体管DF104代替SG609，要求BV\(_{CEO}\)＞350V，β＞30。

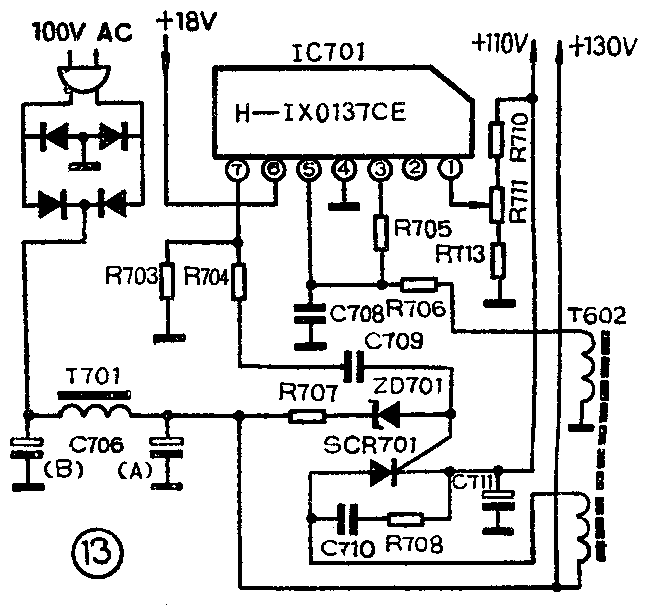

近几年来，日本夏普公司生产的彩色电视机中，电源调整管采用高频可控硅。图13为CT—1814型电视机的电源电路图。其简单的工作原理如下：误差取样信号从集成电路的①脚输入，经过集成电路放大从③脚输出。另一方面从行输出变压器引出的行脉冲，经R\(_{7}\)06、C708积分后获得锯齿波信号再与放大后的误差信号叠加，从⑤脚再输入集成电路，经限幅器变成宽度随误差信号变化的行频方波脉冲。又经脉冲放大器放大后从⑦脚输出。经C\(_{7}\)09耦合加至SCR701（型号为SS6192F）的G极。当电源输出电压过高时，由⑦脚输出方波的正向部分变窄，使SCR701导通时间变短，C711上的电压下降。结果使C\(_{711}\)上的电压保持在+110V左右。为了使可控硅能够被关断。SCR701的阳极电路上串入一组行输出变压器的绕组。绕组上的负向逆程脉冲，使可控硅阳极电流在行逆程期间减小到零。稳压二极管ZD701是用来启动可控硅的。
上述电路中，如果将C\(_{7}\)09从0.047μ 改成1μ/160V，就可以用DF104（BVCEO＞200V、β＞80）或者3DD15D（β＞80）代替SS6192F。代换后的电路如图14所示。晶体管的E、B极间加接一个1K／1W的电阻，作为C\(_{7}\)09的放电电路。切断行输出变压器的1～2端，并将晶体管的C极与C706（A）的正极相连接。代换所用的晶体管的β值要选大一些，以便减小推动功率。
采用上述任何代换方法时，必须注意：①要找出损坏可控硅的原因；②损坏可控硅的同时，往往也有其它元件损坏，应首先查明并更换这些元件。否则将可控硅代换后，不但电路不能正常工作，而且还会继续损坏元件。(金东锡)
