上期分析了这种扩音机的原理，本文讲讲安装与调整方法。

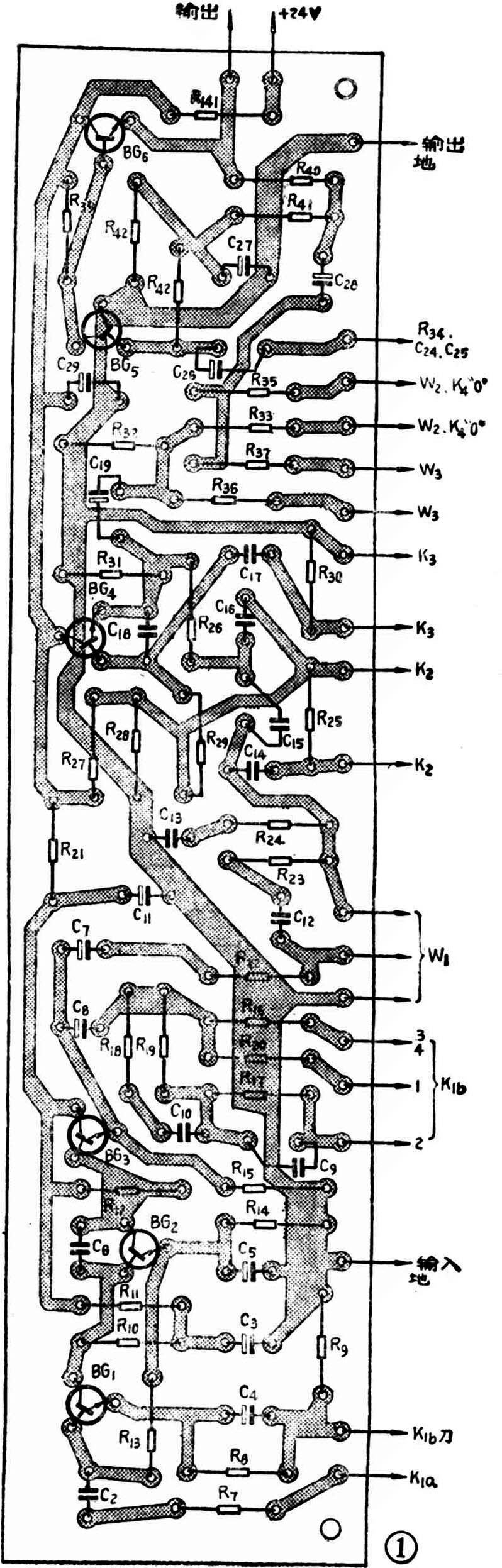

1．安装：本机前置放大及中间放大各级的元件合装在一块印刷电路板上，见图1。为了接线方便，一些与转换开关相接的小元件可直接焊在开关上，不放在印刷电路板里。各个输入插口均装在信号转换开关旁边，有关输入衰减电阻可就近直接焊上，以减短信号连接线，降低感应噪声。

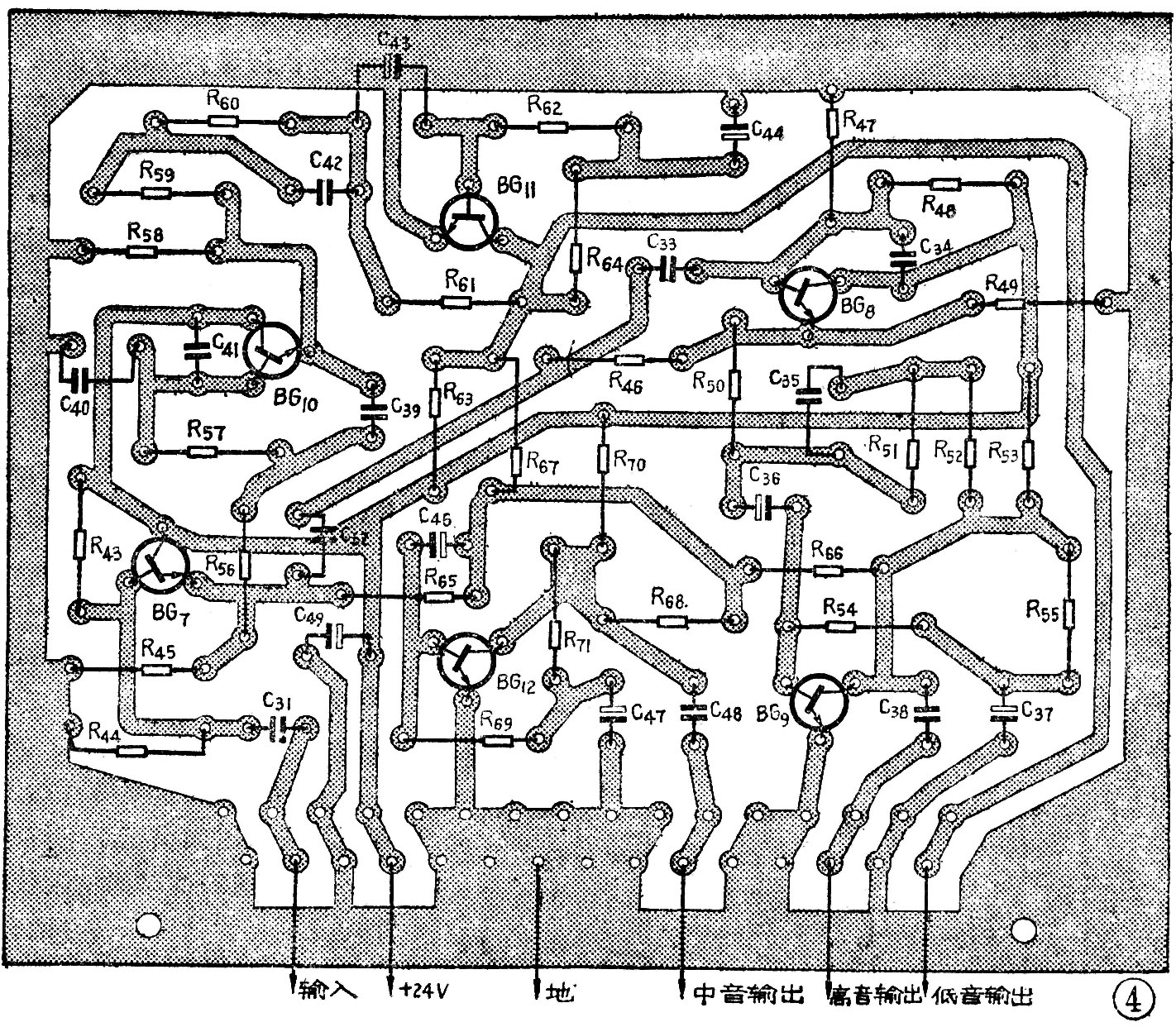

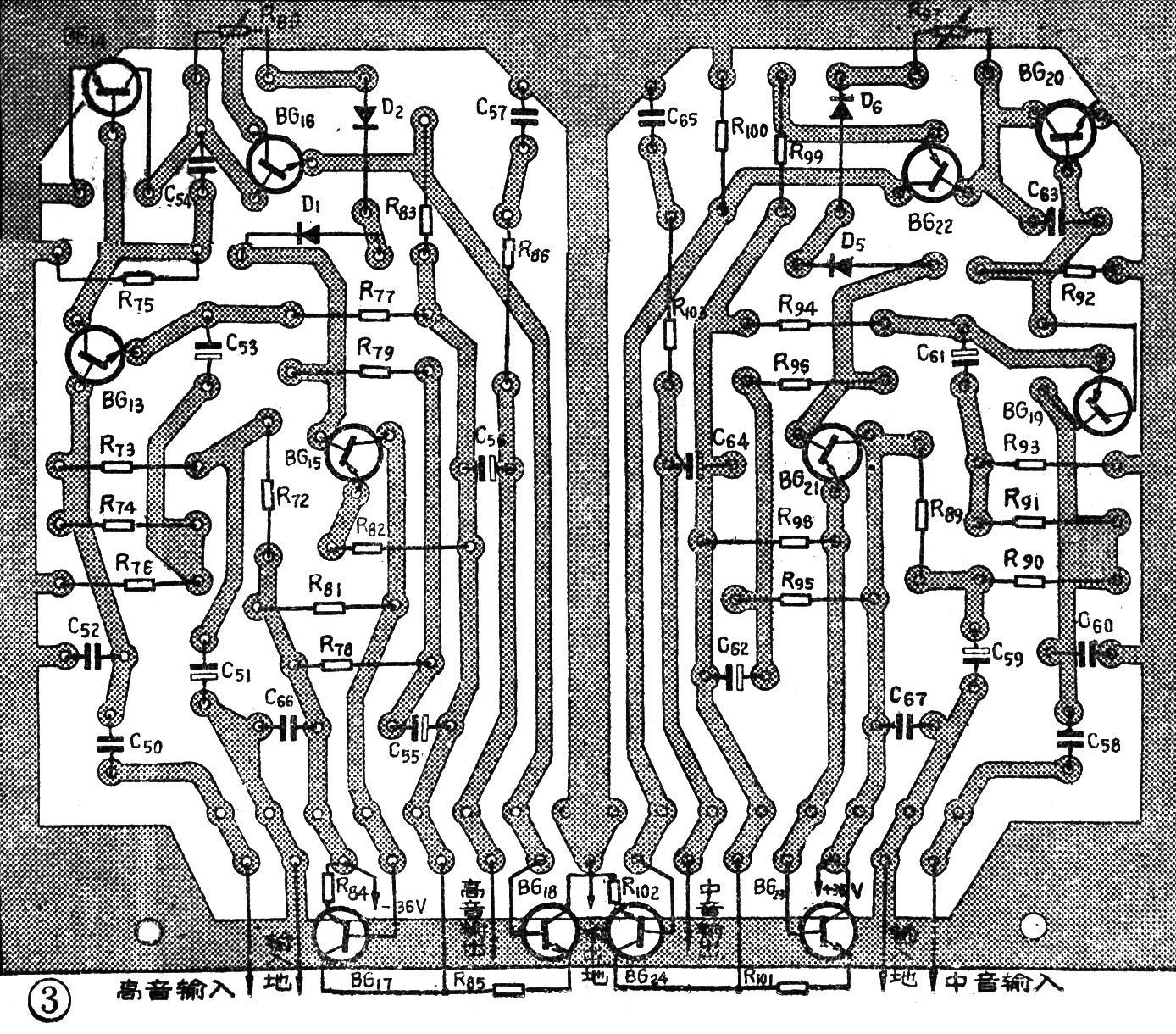

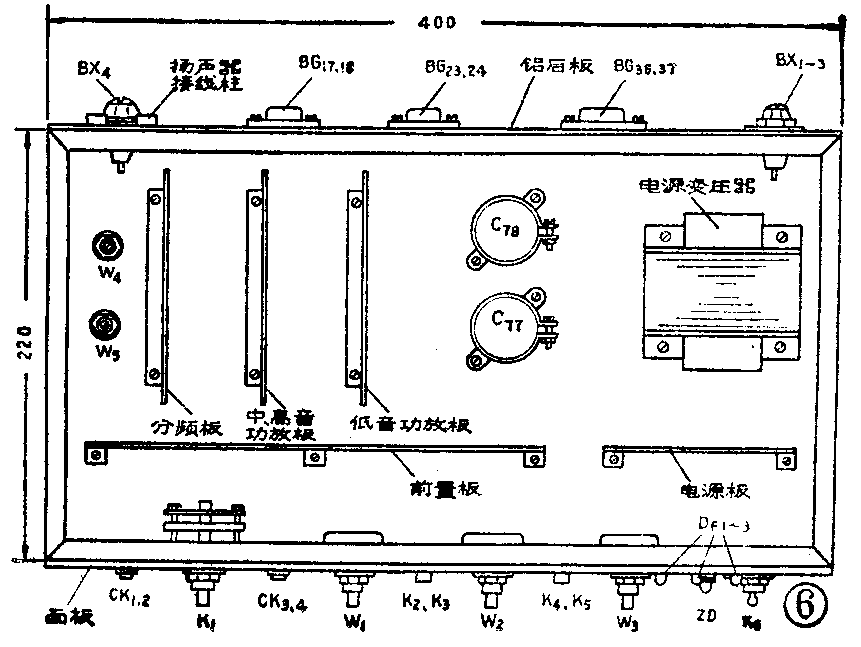

本机的低音功放级、中音和高音功放级，分频级各自装在一块印刷电路板插件上，见图2、图3和图4。这些插件可与2CH25—31型印刷电路板插头座相配合。如不用插接形式，把连接导线直接焊到印刷电路板上就行。这三个功率放大器的大功率管均装在机体后面的铝板上，以便散热。大功率管外壳与铝板之间需垫上一层云母片或聚酯薄膜垫片作绝缘。如在垫片两面涂上一层硅脂，散热效果会更好。

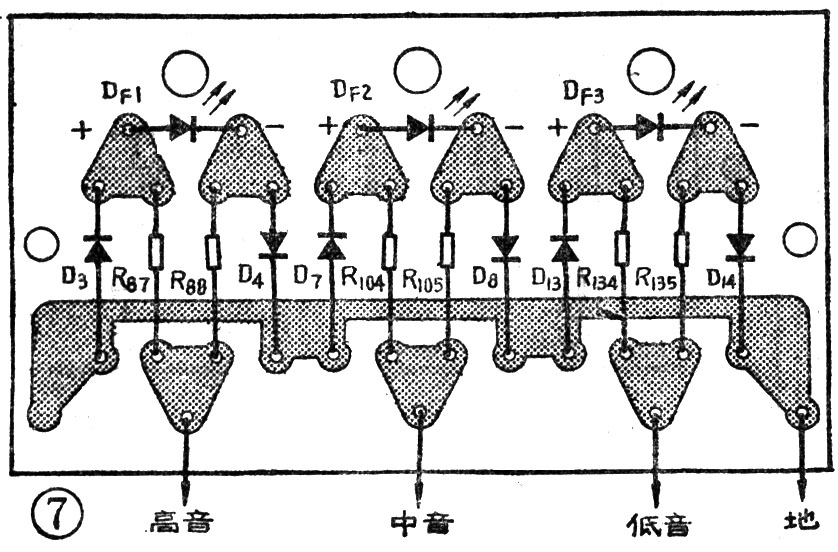

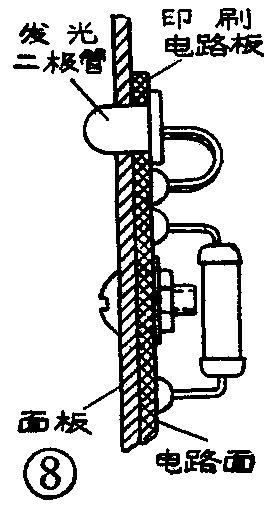

为了减少接线，发光二极管指示部分的元件单独装在一件小印刷电路板上，见图7，元件焊在电路面。该电路板与机箱面板紧固在一起，发光二极管从小孔伸出，见图8。
本机放大级数较多，在安装时绝对不要把电源、功率输出级与前置各级的通地点交混起来。否则会引起噪声干扰或自激振荡。各级接地线的连接原则是：前一级输出接地端与后一级输入接地端相接，逐级接下去。功放电源的零电位线应接到功率放大器输出接地点，该电源的正、负输出线也要先接到大功率管，然后再往印刷电路板去。接地线在第一级输入端接机壳较好，此时电路其他接地点便不宜与机壳相连，扬声器接线柱和电源滤波电容器C\(_{77}\)、C78的外壳必须与机壳绝缘。
另外，还要注意信号线的屏蔽。从前置电路板焊往K\(_{1}\)、K2、K\(_{3}\)、K4、K\(_{5}\)、W1、W\(_{2}\)、W3的信号线，如长度超过5厘米，便要采用金属屏蔽线，并把外皮的一头接地。
2．静态调整：先调电源部分。①不插低、中、高频道功放电路板，暂不接扬声器，检查各直流电源没有短路情况后才接通交流电源。②测量功放电源的输出电压，此时因是空载，该电压应达±40伏左右，正、负对称。如相差太多或不对称，可检查整流部分的元件和功率输出级晶体管有没有损坏。③测量前置放大稳压电源的输出电压，应为24伏。如不符，可调R\(_{14}\)0，到相符为止。减小或增大R140的阻值，输出电压便升高或下降。
然后调功率放大部分。①暂不接扬声器，先把低音功放级印刷电路板插入扩音机调整。②检查低音扬声器接线柱两端的直流电压，正常时应在零伏附近。如该电压失调超过±0.1伏，但超出不多，可调整R\(_{115}\)或R118，使之降为零。当输出端O\(_{3}\)的直流失调电压为正时，应减小R115或增大R\(_{118}\)；若失调电压为负，应增大R115或减小R\(_{118}\)。③调R125，使BG\(_{36}\)、BG37的静态集电极电流为10～20毫安，此时对应的基极偏压U\(_{B}\)为1.7伏（夏天）到1.8伏（冬天）。④插入中、高音功放级电路板进行调整。先分别测量O2、O\(_{1}\)点的直流电压，正常时应为所接电源电压的一半，即在无信号时分别是+20伏和-20伏左。如不符，可分别调R89和R\(_{72}\)，使之相符。⑤中、高音功放输出级晶体管的工作点分别由R97和R\(_{8}\)0调整，正常时BG17、BG\(_{18}\)、BG23、BG\(_{24}\)的静态集电极电流也是10到20毫安。
最后调前置到分频各级的直流工作点。①检查分频级各晶体管集电极、发射极的对地直流电压，看其是否与图标值相符。通常BG\(_{7}\)、BG8、BG\(_{1}\)0的工作点不需调整，但BG9、BG\(_{11}\)、BG12的工作点却要稍加调整，这只需分别调R\(_{55}\)、R64、R\(_{71}\)，使各对应晶体管的集电极电压为12伏左右就行。②BG1～BG\(_{3}\)的工作点由R13或R\(_{14}\)调整，只要BG3的发射极电压为10～13伏，这个三极直耦放大单元的工作点就属正常。BG\(_{4}\)是射极输出器，工作点很稳定，不需调整。中间放大级BG5、BG\(_{6}\)的工作点由R42决定，正常时BG\(_{6}\)的发射极直流电压为10伏左右。
3. 动态调整：有条件时，可用信号发生器、毫伏表及示波器等仪器来调试。没有仪器时，可接上音质较好、频响较宽的信号源，例如质量较高的录音机、接收调频广播的调谐器、新唱机和新唱片等，然后根据扬声器重发的声音来调整，步骤如下：
（1）扩音机通上电，W\(_{1}\)旋到最小位置，K2、K\(_{3}\)放“平直”位置，即K2闭合、K\(_{3}\)断开； K4、K\(_{5}\)放“O”位置，通过K1选择有关信号输入，慢慢旋W\(_{1}\)，开大音量，观察整机增益是否足够。不合适时，可调整以下有关元件：①中、高音扬声器与低音扬声器的音量比例：调W4、W\(_{5}\)。②低、中、高频道的增益：调R121、R\(_{93}\)、R76。③各种信号输入时的放大器增益：调接往K\(_{1}\)各对应档的输入衰减电阻和反馈电阻。
（2）把开关K\(_{4}\)、K5分别拨往a、b和c、d，并分别旋动高、低音调电位器，用听觉判断高、低音调节是否正常。调节时中音音量有没有变动。如不正常，应检查有关元件有没有错焊、漏焊等情况。
（3）细听乐音中的最低音和最高音成分，拨动K\(_{2}\)和K3，检查高、低频滤除效果。
（4）细听低、中、高频道重放声音的失真情况。如果小音量时失真明显，大音量时失真不明显，这多属交越失真。可调大相应频道功率输出级的偏置电阻（R\(_{125}\)、R97、R\(_{8}\)0）来解决。但需注意，不能调整到输出级大功率晶体管严重发热。如果音量小时不失真，音量开大后，还未达到应输出的最大功率便已严重失真，多是输出级晶体管不对称所致，这时可试调相应频道功率放大器的平衡电阻（低音是R129、中音是R\(_{99}\)、高音是R82）来解决。如调整无效，便要更换晶体管。
前置各级只要把直流工作点调整好，工作时产生的失真是很小的。一般情况下，扩音机经过上述调整后，便可正常使用了。
请读者注意：该扩音机的主要部件由北京市第32中学校办工厂向广大读者办理函购业务。具体函购内容、价格及函购办法，请参见本期第42页《函购消息》栏第3条。(李应楷)
