绕制电视机或收音机的某些线圈或变压器时，有时为了达到电路所要求的相位关系以及使两部分线圈完全平衡，需要采用双线并绕。下面举例说明双线并统的具体方法。

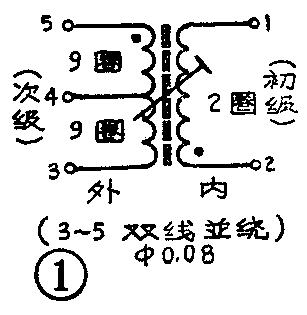

图1为某种型号电视机鉴频线圈的绕制数据，其中打黑点的那两端称“同名端”，因此在绕制时，初级或次级线圈都得从打有黑点的那端开始绕，而且绕制方向也要相同。图1中标有“外”和“内”字样，这说明绕制时先绕“内”即1～2端，后绕“外”3～5端。图1中还注明次级线圈3～5端需“双线并绕”。了解上述这些知识，就可动手绕制。

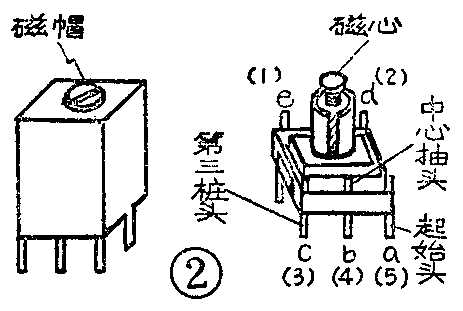

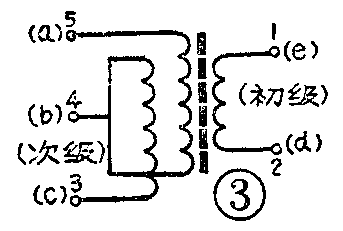

1～2线圈应先绕。从打黑点的2端起绕，漆包线在磁心上顺时针方向绕两圈，把线头1与2分别焊在e、d两焊片上。次级线圈3～5端线圈需双线并绕。先准备两根φ0.08线径的漆包线，将一根漆包线的头刮干净，焊在焊片a端上，再将另一根线的头刮干净，焊在中心抽头的焊片b上，见图2，然后将两根漆包线并在一起。顺着时针方向。绕9圈。绕好后，用万用表的电阻档R×100Ω分别测量两根尾线，其中必有一根与a端相通的漆包线，则将这根线焊到中心抽头“b”的焊片上。再把那根与“a”焊片不通的漆包线焊到第三个焊片C上，“双线并绕”就完成了。它的示意图可见图3。总之双线并绕不仅要把两条线并在一起绕，还要注意两线的头、尾正确相连，以使线圈上、下两部分的直流电阻完全相同，最终达到电感量平衡的目的。（王运良）
