（l）有三只常闭型按钮开关，一只6伏指示灯，请你想一想，如何用一些二极管和电阻连接成一个表决电路：接通6伏电源后，按下全部三只或其中任意两只按钮开关，指示灯均亮，否则指示灯不亮。

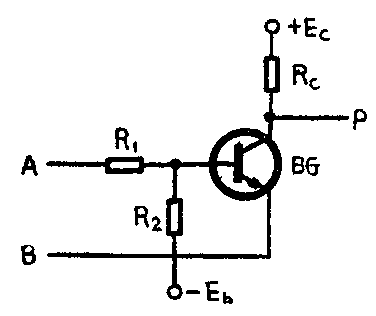

（2）设右图电路中A、B为输入，P为输出，晶体管BG工作于开关状态（即工作于饱和、截止两种状态）。你能指出此电路能完成什么样的逻辑功能吗（采用正逻辑）？
想想看答案
（1）根据题意，可以利用二极管与门和或门来实现上述要求。见下图。二极管D\(_{1}\)与D2、D\(_{3}\)与D4、D\(_{5}\)与D6组成三个与门， D\(_{7}\)、D8、D\(_{9}\)组成或门。当开关K1、K\(_{2}\)、K3都没有按下时，二极管D\(_{1}\)～D6均导通，电压U\(_{a}\)＝Ub=U\(_{c}\)≈0伏，这时二极管D7～D\(_{9}\)不导通，Ud≈0伏，所以指示灯L不亮。如果只按下其中任意一只按钮，虽然二极管D\(_{1}\)～D6中要有两只不能导通，但仍能保证 U\(_{a}\)＝Ub=U\(_{c}\)≈0伏，所以L仍不亮。
按下开关K\(_{1}\)、K2、K\(_{3}\)，二极管D1～D\(_{6}\)截止，电厂Ua=U\(_{b}\)=Uc≈6伏，二极管D\(_{7}\)～D9导通，L亮。按下开关K\(_{1}\)、K2，二极管D\(_{1}\)、D2截止，电压U\(_{a}\)≈6伏，二极管D7导通，L亮。这时二极管D\(_{3}\)，D6也截止，但由于D\(_{4}\)、D5仍导通，所以U\(_{b}\)=Uc≈0伏。按下开关K\(_{1}\)、K3和K\(_{2}\)、K3的情况与按下开关K\(_{1}\)、K2相似，读者可自行分析。（郭兴环）
（2）可分几种情况来分析：
①如B为高电平1，此时无论A为高电平1、还是低电平O，晶体管BG的发射结均不可能为正偏置，因而截止，P便为高电平1。
②如A和B均为低电平O，显然晶体管BG也将因发射结不能正偏而截止，P也将为高电平1。
③如A为高电平1、B为低电平O，则此时晶体管BG的发射结因正偏而使BG饱和导通，因而P和B的电平相同（忽略晶体管BG的饱和压降），也为低电平O。
上述几种情况列成表格形式便得到该电路的真值表（见附表）。由表可知：当A≤B时，P=1。即：该电路是一个能完成“A≤B否？”功能的比较器。（杨廷善）
