用普通的晶体管收音机，加上几个元器件，在不改动原机电路和结构的情况下，使收音机不仅能收音，而且还具有故障寻迹器和信号发生器的作用。
图1是普通的晶体管收音机线路图。改装时将图中的A、B、C、D点的连线断开，并从断开的两端分别接出两根引线A\(_{1}\)2\(_{1}\)2，C\(_{1}\)、C2，D\(_{1}\)、D2。再从图中的E点也引出一根引线。然后将这些引线分别接到图2中相应的各点上。

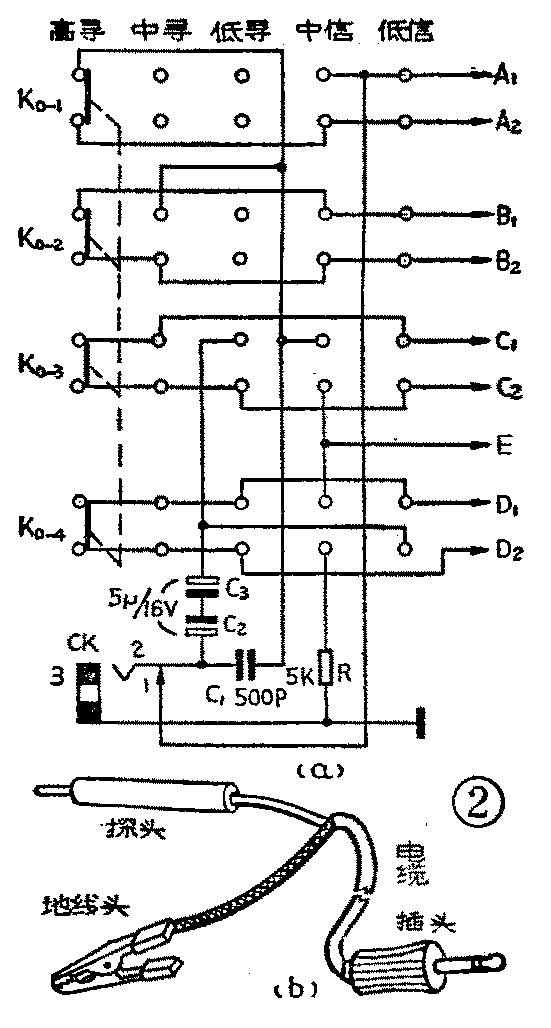

图2是新增加的几个元件，K\(_{0}\)是四刀五掷开关。
当K\(_{0}\)置于“高寻”位置时，B1\(_{2}\)，C1、C\(_{2}\)，D1、D\(_{2}\)之间均接通，A1、A间，即天线调谐回路内串联了一个小电容C\(_{1}\)，这时整机仍为一部收音机。如果这时将插头插到CK插孔中，只有A1\(_{2}\)之间是断开的，即图1中A点被断开，收音机便成为高频信号故障寻迹器。使用时，将触头触到被检测的收音机的高频电路，探得的高频信号经过电容C1加入到寻迹器的A\(_{2}\)点，以检查被修机的高频电路是否正常。
当K\(_{0}\)置于“中寻”位置时，图中的C1、C\(_{2}\)，D1、D\(_{2}\)之间是接通的，而A1\(_{2}\)1\(_{2}\)之间是断开的。探头从被修机探得的中频信号经C1加到B\(_{2}\)点，用以检查被修机的中频电路。
当K\(_{0}\)置于“低寻”位置时，A、B、C三点均断开，探头探得的低频信号通过电容C2、C\(_{3}\)加到C2端，用以检查被修收音机的低频电路。
同理，当把K\(_{0}\)置于“中信”位置时，图中A1\(_{2}\)1\(_{2}\)之间是接通的。这时收音机的高放、中放级都正常工作。C1、C\(_{2}\)、D1、D\(_{1}\)之间是断开的。为保持检波级的直流通路，特意从E点接出一只电阻R到地。从E点输出的是中频信号，此中频信号经电容C1、插头输出到探头，收音机就成为中频信号发生器了。
当把K\(_{0}\)置于“低信”位置时，图1中的A、B、C点都是接通的，只有D点是断开的，这时D1点输出的低频信号经K\(_{0}\)-4、C2、C\(_{3}\)、插头输出到探头，收音机就变成了低频信号发生器。
图2中的波段开关可用市售品，也可以自制。（吴波）
