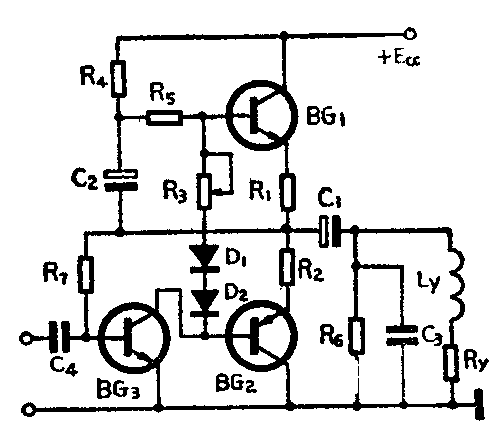

目前国内生产的电视机，如飞跃牌19D1型、牡丹牌31H1型、孔雀KQ—31型等，均采用OTL场输出电路，其原理电路如图所示。这种电路同甲类功率放大场输出电路相比，效率较高、场线性也有所改善。但是由于采用单电源供电，不仅限制了效率的提高，更主要的是使BG\(_{1}\)、BG2一对互补晶体管中的上管BG\(_{1}\)的管耗比下管BG2的管耗明显增大，结果使上管BG\(_{1}\)的性能变差，容易出现故障。下面举两个例子。
1．电视机在接收信号时，屏幕上边出现两条斜亮线。
这种故障一般是由于OTL场输出电路上管BG\(_{1}\)的动态范围变小所致。BG1的动态范围变小后，使场逆程时间增长，大于1.2毫秒，这样使第19和20行的信号移至荧光屏内，因而出现两条斜亮线。
出现这种故障时，上管BG\(_{1}\)仍可继续使用，只要适当增大反馈电阻R7就可解决。例如在孔雀牌KQ—31型电视机中，将电阻5R\(_{21}\)由1.5KΩ增大到1.8～2KΩ就可以了。这样就减小了负反馈量，增大了互补管的动态范围。但是反馈电阻R7不能增大太多，否则会影响其它性能。我们在维修工作中，用上述方法处理过40多台电视机，都收到了较好的效果。
2．电视机开机后，屏幕上边光栅不满幅。开机十多分钟后，上边光栅才慢慢长满。
发生这种现象时，如果测量BG\(_{1}\)的穿透电流ICEO，发现I\(_{CEO}\)随温度有较大的变化。这是由于BG1晶体管的质量欠佳造成的。换一只新的BG\(_{1}\)晶体管就可解决。（黄忠肃）
