随着电子工业的发展，社会上收录机越来越多，其调频波段多为88～108MHz。国际上多数国家也都使用这个频段广播调频节目。
由于目前我国只有少数城市开设了调频广播，播音时间也较短，远远满足不了广大爱好者的要求。但是电视广播覆盖范围远大于调频广播，如果能用收录机的调频波段直接收听电视伴音节目那就方便多了。为此我们作了一个频率转换器，可将电视广播的1～4频道，6～12频道的伴音载频转换到88～108MHz的某个频率上，这样就能在收录机中收听到电视伴音。这个装置经过在香港2006型收录机上使用，效果良好。下面介绍一下该转换器的原理、制作和调整。
原理

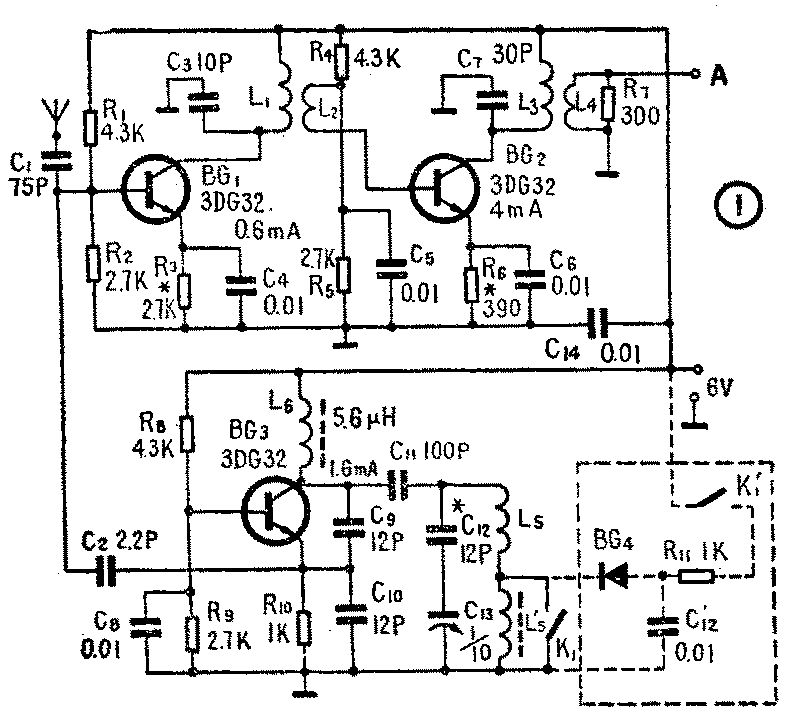

图1为原理图。BG\(_{1}\)为混频管，电视伴音信号由天线经C1输送到BG\(_{1}\)的基极，C3、L\(_{1}\)组成的谐振回路为BG1的负载，谐振在88～108MHz。BG\(_{3}\)为振荡管，C12、C\(_{13}\)、L5、L\(_{5}\)′为振荡回路元件，C9、C\(_{1}\)0为反馈电容，C11为振荡回路与BG\(_{3}\)的耦合电容，C8为BG\(_{3}\)基极接地电容，L6是高频阻流圈。当K\(_{1}\)打开时，L5、L\(_{5}\)′串联后接入振荡回路，此时的振荡频率为20～40MHz，与电视4～1频道的伴音载频之和为100MHz左右，刚好落在收录机的调频段内；当K1闭合时，L5′被短路，此时的振荡频率为85～115MHz，与电视6～12频道的伴音载频之差为100MHz左右，也落在收录机的频段内。本振的高频振荡信号经C\(_{2}\)耦合到BG1的基极与电视伴音信号混频后被C\(_{3}\)、L1组成的谐振回路选出，然后经L\(_{2}\)耦合到BG2的基极进一步放大。C\(_{7}\)、L3组成的谐振回路也谐振在88～108MHz的频段上。放大后的信号由L\(_{4}\)耦合输出。
制作

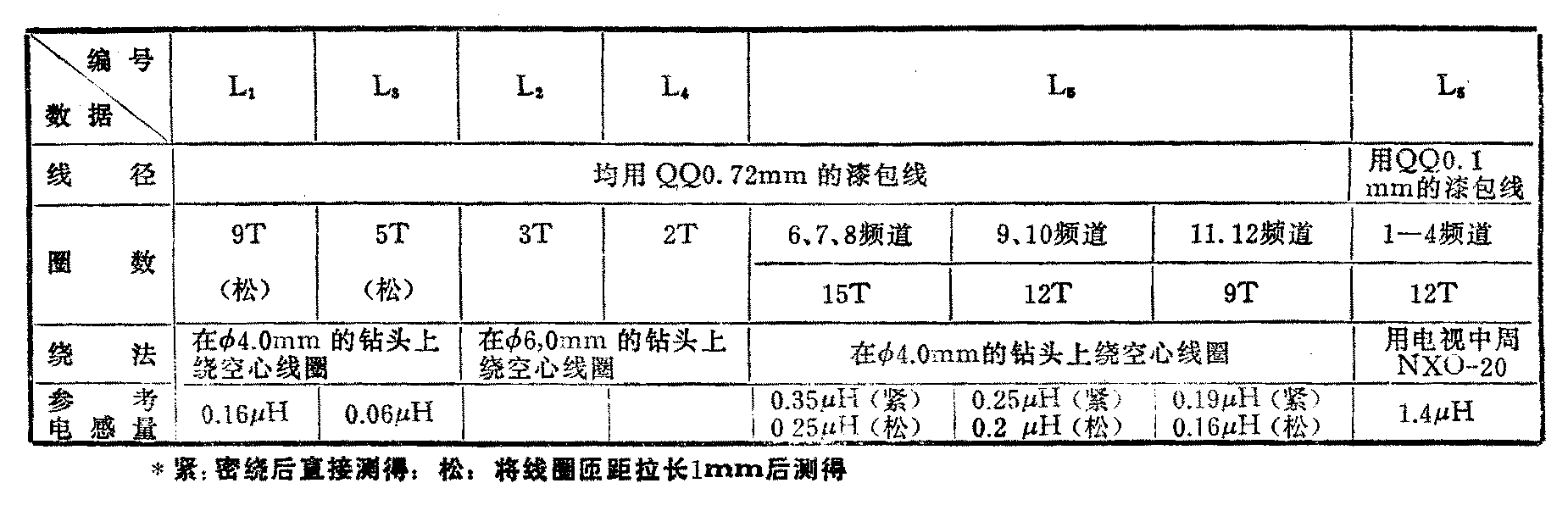

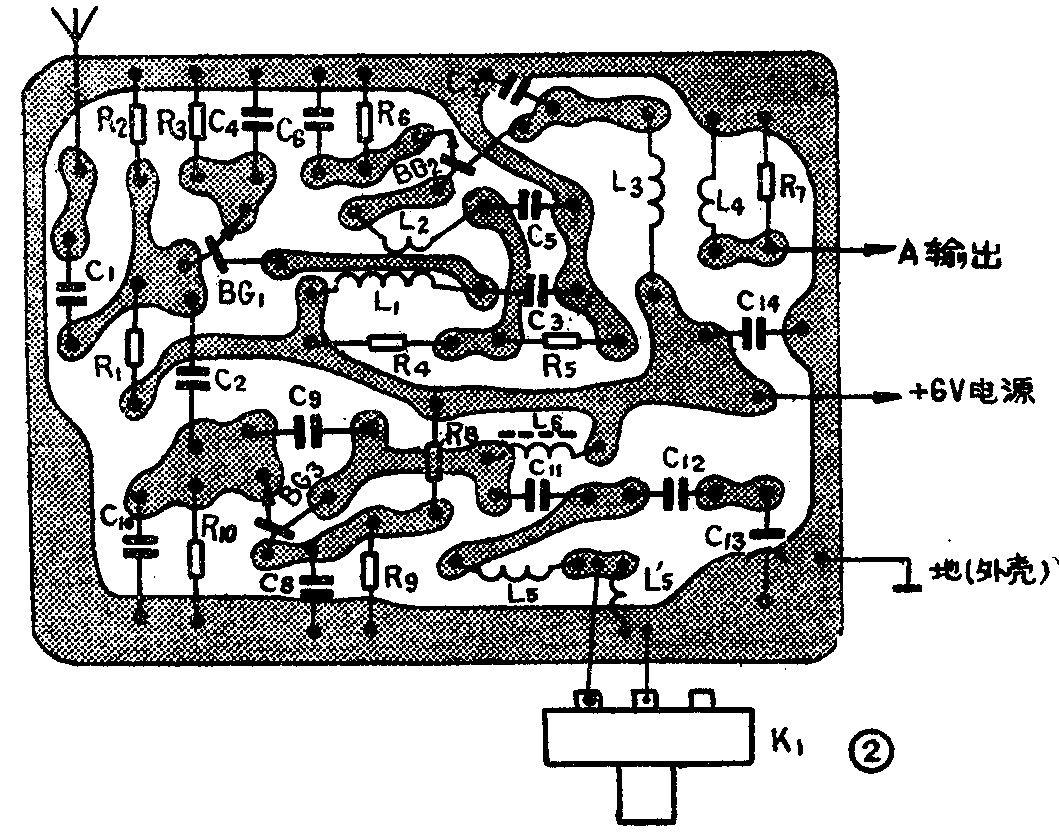

BG\(_{1}\)～BG3可选用 3DG32、3DG56、3DG79、3DG80等超高频低噪声晶体管、BG\(_{4}\)可选用2CK13。电阻R1～R\(_{11}\)可选用1／8W的RTX型小型碳膜电阻。电容C1、C\(_{3}\)、C7、C\(_{9}\)、C10、C\(_{11}\)可选用普通小瓷片或小瓷管电容器，C12可以在8.2P、10P、12P中选取。电容C\(_{2}\)、C4、C\(_{5}\)、C6、C\(_{8}\)、C14、C\(_{12}\)′可选用2200P～0.1μ范围内的独石电容或者用高频介质损耗小、引线电感小的其他电容。C13可选用1/10的CWB型玻璃介质微调电容器。L\(_{1}\)～L5的绕制数据和绕制方法见表。印制电路板图（1∶1）如图2所示。K′可用小型拨动开关。印制板焊完调整好工作点后，应装在高度约为30mm左右的铜皮或马口铁做的围框内，上下加上屏蔽盖。K\(_{1}\)安装在围框靠近L5、L\(_{5}\)′的一面，如果没有拨动开关，可用图1中虚线部分的电路代替K1，这时K′可用任意一种小型开关。另外，微调电容C\(_{13}\)也可不用，将其短路即可。
调整
安装完毕检查无误时，加上6伏电压进行调整。首先检查各级直流工作点，看是否正常，BG\(_{1}\)、BG2的发射极电流分别为0.6mA和4mA左右，BG\(_{3}\)的集电极电流为1.6mA。BG1和BG\(_{2}\)的基极电位应比其发射极电位高0.7伏，但BG3基极与发射极之间的电位差要小一些，而且当将L\(_{5}\)、L5′短路时，BG\(_{3}\)的工作电流应有所上升。
工作正常后将转换器的输出引线接到收录机的拉杆天线上，将收录机的开关置于接收调频广播的位置上。首先关闭转换器上的K\(_{1}\)，调节L5的松紧，并配合调节收录机的调谐旋钮，使之在88～108MHz的范围内能收听到6～12频道的电视伴音节目。然后打开K\(_{1}\)，调节L5′的磁心，配合调节收录机的调谐旋钮，使之在88～108的MHz的范围内能收听到1—4频道的电视伴音节目、接收点选定以后，再反复调整L\(_{1}\)、L3的松紧，使收到的电视伴音信号最好为止，或使调谐电平表指示最大为止。（丁言）
