近年来引进了相当数量的录音机、收录机，这些机器的集成电路损坏需要更换。为了帮助大家了解有关集成电路的性能和使用知识，以利于维修工作，这里介绍一些国外集成电路的资料，供大家参考。
μPC1018C是日本电气公司生产的一种收音机前级集成电路。该集成电路调频（FM）和调幅（AM）有各自的中频放大电路和电源输入端，有前后级两个接地端。调幅本振的振荡频率和幅度在全波段十分稳定，并能防止无线与振荡回路相互干扰。与众不同处是在混源级也加入AGC控制。调频的第一中放级具有较强的负载能力，第二中放采用两级差分放大电路，整个调频中放有85dB的增益。μPC1018C的低电压特性很好。甚至能在2.5V电源电压下正常工作。表1举例给出它在几种收录机上正常工作时各脚对地电压值。这里应注意，同一集成电路在不同的整机中各脚电压值是不完全相同的，在修理其他机器时，表中数值仅作参考。
表1μpC1018C
管脚 各脚功能 参考电压（Ｖ）
M4500 M4500K 雅佳360FS
AM FM AM FM AM FM
1 AM本振线圈 4.5 0 4.5 0 4.2 0
2 FM1中放输入 0 0.7 0 0.7 0 0.8
3 前级地端 0 0 0 0 0 0
4 FM1中放输出 0 2.2 0 4 0 1.2
5 FM2中放输入 0 3.0 0 4.2 0 2.1
6 FM电源 0 4.1 0 5.3 0 3.2
7 FM2中放输出 0 3.9 0 5.6 0 3.1
8 FM高频旁路 0 3 0 4.2 0 2.1
9 后级地 0 0 0 0 0 0
10 AM高频旁路 0.7 0 0.7 0 0.8 0
11 AM中放输出 4.8 0 4.9 0 4.1 0
12 AM电源 4.4 0 4.6 0 4.2 0
13 AM AGC 0.6 0 0.6 0 0.9 0
14 AM中放输入 0.7 0 0.7 0 0.8 0
15 AM混频输出 4.4 0 4.6 0 4.2 0
16 AM天线输入 0.7 0 0.7 0 0.8 0
LA3361是日本三洋公司生产的锁相环式立体声解码电路。这种集成电路的内电路十分复杂，但却具有开关式解码电路不能相比的优点。它的一个突出优点是外围元件简单，不用电感线圈，使整机调试大为简化。表2是它在几种机上正常工作时的各脚对地电压值。
表2：LA3361
管脚 各脚功能 参考电压（Ｖ）
M9922K M4500 M9994 M4100
l 电源 7.5 5.2 8.6 6.6
2 信号输入 2 1.4 1.2 2
3 前置输出 3 1.8 1.8 3.8
4 左通道输出 2.5 1.3 1.4 4
5 右通道输出 2.5 1.3 1.4 4
6 灯驱动 0.7 3.8 10.8 0
7 接地 0 0 0 0
8 隔离度调节 0.5 0.1 0.1 0.25
9 功能控制 1.4 0.1 0．l 1.4
10 阀值滤波 1.2 1.4 1.45 1.27
11 l．2 1.4 1.45 1.22
12 导频检测 1.0 1.1 1.1 1.3
13 相位检波输入 1.3 1.4 1.45 1.3
14 环路滤波 1.3 1.4 1.45 1.3
15 1.3 1.4 1.45 1.3
16 VC0控制 l．8 1.8 1.9 1.6
LA3210是日本三洋公司生产的带自动电平控制（ALC）的前置低放电路。这种电路稳定性好，输入端固有噪声低（小于2μF），开环电压增益为69dB。表3是该电路在几种机中正常工作时的各脚对地电压。
表3：LA3210
管脚 参考电压（V）
各脚功能
M2570K M2572K M4100K M1700H
1 负载电阻 2 2 1.9 1.9
2 前置输入 0.6 0.6 0.6 0.6
3 均衡网络 0 0 0 0
4 ALC输入 0
5 接地 0 0 0 0
6 ALC输出 0.6 0
7 音频旁路 0.6 0.6
8 前置输出 3.5 4.1 0.6 4.2
9 电源 5.5 6.3 8 6.3
TBA810S是一种功率放大电路，它不但具有输入阻抗高；噪声低；频响宽及高保真特点，而且兼有输出功率管反向二次击穿保护；浪涌电压保护及过热自动保护等优点。它是美国仙童公司（已倒闭）的产品，它以独特的优良性能被世界各公司所仿制。诸公司仿制的产品均以TBA810S命名，但型号前面注有各公司代号。例如THCF TBA810S表示法国仿制的TBA810S。其他还有几家公司仿制，例如：ALGG（西德）、 THCS（美国）、 HITJ（日本）、SGAI（意大利）、和TUNH（匈牙利）等。表4是TBA810S在根德C－5550机中正常工作时的各脚对地电压。
表4：TBA810S
管脚 各脚功能 电压
(V)
1 电源 12
2 空
3 空
4 自举
5 频率补偿 11.7
6 交流反馈 0.75
7 纹波抑制 1.4
8 信号输入 5.1
9 衬地接地 0
10 接电源地 0
11 空
12 中点输出 6

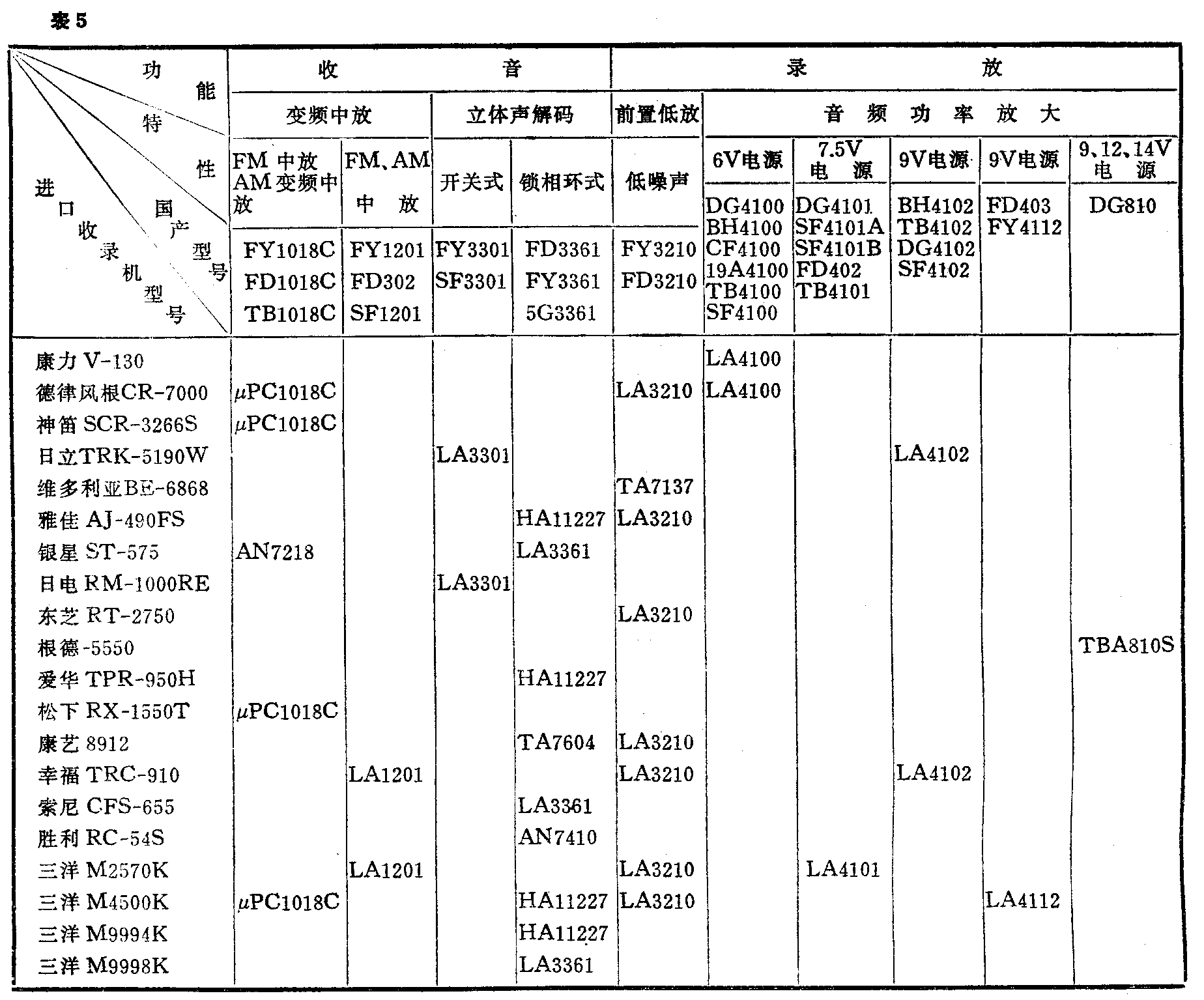

在表5中将国产集成电路与常见的国外集成电路列在一起，以便于读者对照。这些国产集成电路的管脚排列与相应的国外型号相同，因此列于同一竖行中的国产电路可直接代换进口集成电路。使用表5时还有一点应注意，即国内一些厂家制出的SF1018AM、TB1018AM等产品，内电路只有μPC1018C的调幅部分，因此这些电路只适用于代换没有调频功能收录机中的μPC1018C。
日立 TRK—8080W、菲利浦AR—788、东芝RT—8600S、声宝（即夏普）GF—919lX、GF—9494等机器的功率放大集成电路均使用TBA810SH。TBA810SH与TBA810S的外型、管脚排列、使用电源电压均相同。只是外围元件中TBA810SH的①、④脚之间比TBA810S少了一只100Ω电阻，因此使用国产DG810代换TBA810SH时应在①、④脚之间加焊一只100Ω电阻。
BA1320是日本东洋电具公司产品，外型尺寸，管脚排列，外围元件及使用电压均与LA3361相同。这种集成电路在日本的皇冠 CRC—840、索尼 CFS—515S及声宝（即夏普）GF—6060机中均有应用。
表6:
FY 上海八三三一厂
FD 苏州半导体总厂
DG 北京东光电工厂
SF 上海无线电七厂
BH 北京半导体器件三厂
CF 常州半导体厂
TB 天津半导体器件厂
SL 上海半导体器件16厂
19A 上海无线电十九厂
μPC 日本电气公司
AN 日本松下公司
HA 日本日立公司
LA 日本三洋公司
TA 日本东芝公司
BA 日本东洋电具公司
TBA810S* 美国仙童公司（已倒闭）
为使读者了解集成电路型号中前面拉丁字母的含义列出表6仅供参考。(张国华)
