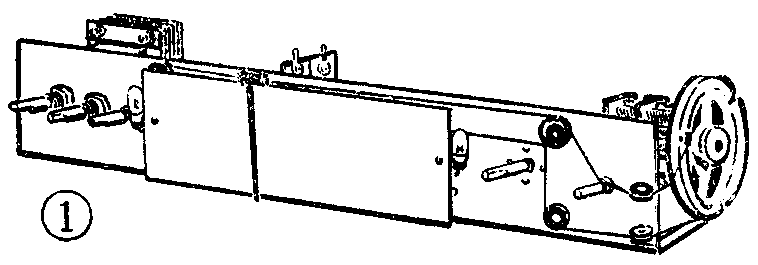

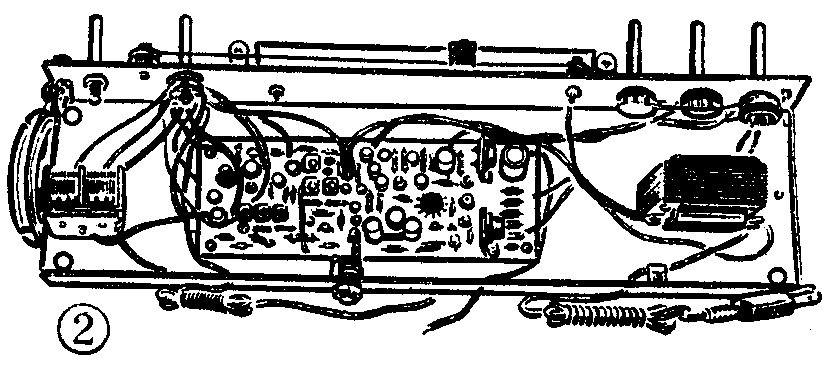

“知音”SF—212型交流二波段落地式收音机机芯是专为无线电业余爱好者设计的。外形如图1、图2所示，自己再配以音箱便可获得与电子管机媲美的音质。该机结构简单，全机将整流、低放、收音三大部分元件设计在同一块印刷板上，布局严谨，外引线少，金加工件少，装配调试方便。由于印刷板走线和接地点安排合理，对于消除自制落地机常见的交流声、背景噪声及寄生振荡有明显改善。另外，潍坊无线电三厂备齐了机芯全套零件可供函购，所以更适合偏远地区的爱好者动手实验。
电路特点

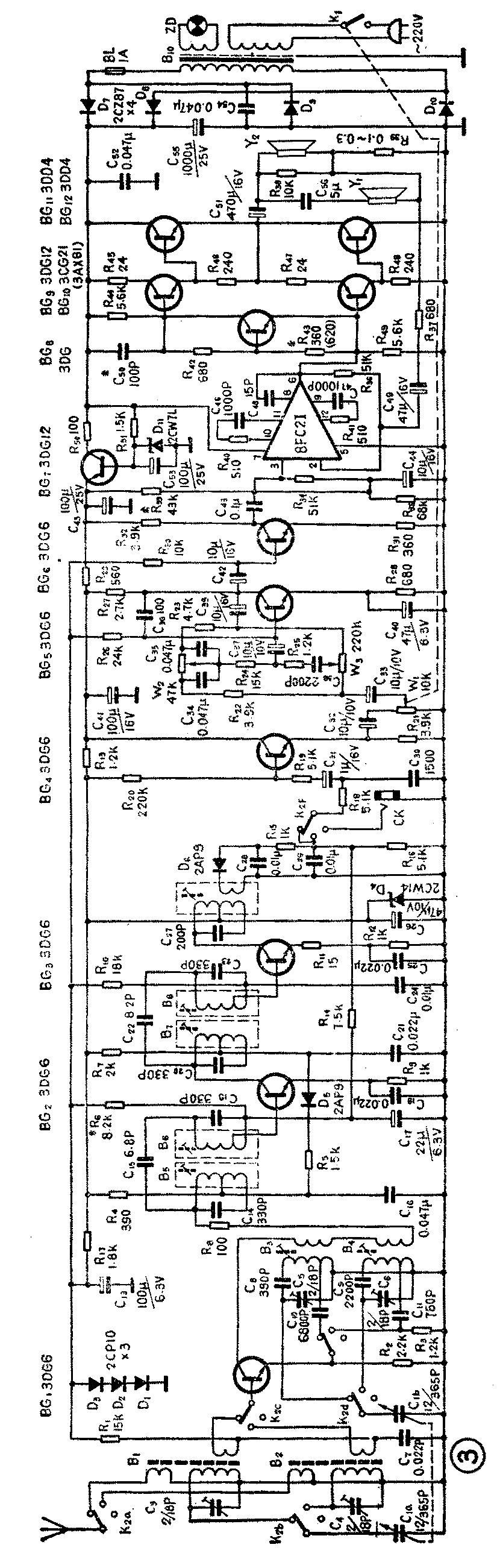

图3是该机的电原理图，从图可见收音部分有以下几个特点：1．具有中、短两个波段，波段开关位于短波时R\(_{3}\)与R2并联，以增大变频管BG\(_{1}\)集电极电流，提高了短波变频增益。2．一般半导体收音机中放级多采用单调谐回路，通带和灵敏度两项指标相矛盾，当谐振曲线调得较尖锐时，虽然灵敏度提高了，但通带过窄，音质变得低劣，且易于啸叫；谐振曲线调得平缓时，选择性，灵敏度均受到影响。该机由于采用了两级双调谐中频放大器，使得通带加宽（8～9KHz），选择性好，灵敏度高。3．中放部分采用二次自动增益控制； BG3射极串入一个负反馈电阻（R\(_{11}\)）；中、高频部分印刷板采用大面积环路接地。以上措施对抑制寄生振荡、提高收音效果均有一定作用。4．考虑到落地机不便移动的特点，该机中、短波均未使用磁性天线，采用2米左右多股软线拖于机外即可正常收音。如有条件将其端头接一根金属棒插于潮湿地面，或接在自来水管、暖气片上，效果更好（注意此时机壳公共地线不可再接大地）。
低放部分的输入级是由BG\(_{4}\)组成的射极跟随器，输入阻抗大于100KΩ，可配接动圈式、晶体式唱头，或配接录音机。R18、 R\(_{19}\)、C30在BG\(_{4}\)之前组成Ⅱ型低通滤波器，滤除检波之后的高、中频余量也可滤除拾音时的高频杂波。BG5及前面的阻容网络共同组成可分别调节的负反馈式高、低音调节电路。高、低音控制范围均不低于±15dB。BG\(_{6}\)是缓冲放大器。集成运放块8FC1I与BG8～BG\(_{12}\)共同组成负载特性可变的单电源OTL电路。大家知道，一般运放集成电路都是双电源供电接成OCL形式。这种形式电源变压器需多一个绕组，多一组整流滤波元件。另外，由于运放块参数不一致，会使扬声器音圈始终有直流电流流过，有时甚致烧坏扬声器，为此不少OCL电路设有保护电路，这样又使电路复杂化。本机8FC2I仅用一组电源供电，稳压源BG7的输出电压由R\(_{33}\)、R35、C\(_{44}\)分压滤波，由R34取出作为8FC2I输入端的偏压，而OTL输出端中点直流电压受此电压控制，因此适当选取R\(_{33}\)、R35，便可使中点电压为电源电压的一半。C\(_{51}\)为输出隔直流电容，Y1为高音扬声器，Y\(_{2}\)为中低音扬声器。该机使用8Ω扬声器可得5W音频平均功率，频响范围为30～30KHz（±2dB），家庭欣尝己觉满意。如使用4Ω，16Ω扬声器也行，读者可自行选配。
低放电路的另一个特点是将主放大器按图4接成随负载变化的负反馈电路。大家知道，电子管机音质好的原因除功率贮备较大，过荷能力较强，以及瞬态互调失真较小外，还有一个原因是电子管机输出负载特性好。也就是说输出功率与负载呈正比例变化。扬声器是感性元件，对于不同频率呈不同阻抗，这样高音频的输出功率就大于低音频的输出功率。而OTL电路的输出功率P\(_{o}\)=VCC\(^{2}\)8R\(_{L}\)，VCC是电源电压为固定值，R\(_{L}\)是扬声器音圈阻抗，可见Po与R\(_{L}\)成反比例变化。如按图4接法情况则相反。假设输出音频电压为V0，负反馈电阻为R\(_{S}\)，反馈压降为VNF。因此V\(_{NF}\)=VoR;R\(_{L}\)+RS。由于R\(_{S}\)《RL，所以V\(_{NF}\)≈Vo\(\frac{R}{_{S}}\)RL，可见R\(_{L}\)增大时负反馈给输入端的VNF变小，放大器增益提高，输出功率就可随R\(_{L}\)的增加而提高。适当选取RS值可使OTL电路的负载特性接近电子管功率放大器。本机OTL电路的直流负反馈由R\(_{36}\)取自8FC2I的输出端。由于C49的隔直作用，直流反馈近于100％，所以工作点十分稳定。交流负反馈有两条途径。一条由R\(_{36}\)取自8FC2I输出端。由于C49容量很大，对交流近似短路，所以反馈量为R\(_{36}\)与R37之比（R\(_{39}\)忽略），如果R36／R\(_{37}\)值减小，反馈量就增大，使8FC2I增益降低，反之增益则提高。另一条途径是通过C49、R\(_{37}\)取自R39（即图4中的R\(_{S}\)）。反馈量可依试验效果调整，一般R39取0.1～0.3Ω，不宜过大。
二极管D\(_{1}\)～D3正向串接，其压降为2.1伏左右。作为BG\(_{1～3}\)、BG5～6的基极偏压源，因此可不必调整静态工作点。收音部分主电源由D\(_{4}\)稳定在6～8伏并兼作BG4的基极偏压；BG\(_{8}\)作为OTL输出管BG9～12的基极偏置管，调节R\(_{43}\)可改变BG8的饱和深度（即集电极、发射极之间的电压值），从而控制了BG\(_{9～12}\)的直流电流大小。由于各晶体管偏置均由相应的稳压源供给，所以整机工作稳定可靠。如果所用晶体管管型和β值照附表选用，直流工作点一般无须调整，使业余制作较为简单方便。
元件选择及装配调试
该机使用的运放集成电路是国内名牌正品，晶体管均经过严格老化筛选。对晶体管的要求及各管直流工作状态可参考附表。但由于D\(_{ll}\)选用2CW7L或2CW65，稳压在20～24伏范围，故表中所列数值仅作参考。
晶体管 BG\(_{1}\) BG2 BG\(_{3}\) BG4 BG\(_{5}\) BG6 BG\(_{7}\) BG8 BG\(_{9～1}\)0BG11～12
BVceo（V） ≥10 ≥10 ≥15 ≥15 ≥20 ≥25 ≥15 ≥10 ≥20 ≥20
β 60～100 80～150 40～80 ＞150 80～150 30～60 ＞80 ＞25 ≥60 ≥25
V\(_{c}\)（V） 5.7～7.3 5～7 6～7.5 15～17 8～10 11～13 24～26 OTL输出端中点电压
V\(_{e}\)（V） 1.1～1.45 0.3～0.5 0.9～1.1 4.5～6.5 1.6～1.8 0.7～0.9 20～22 11～13
I\(_{c}\)（mA） 0.5～0.65 0.3～0.5 0.9～1.1 1.1～1.7 2.4～2.7 2.2～2.4 Ic11·I\(_{c12}\)5～20mA
调整电阻 R\(_{2}\) R6 R\(_{1}\)0R26R\(_{3}\)0电流调节R43

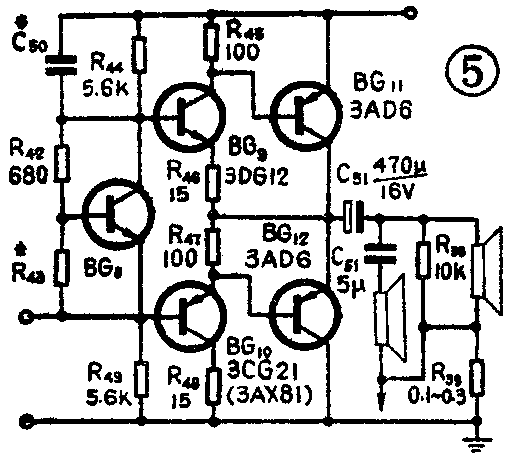

由于8FC2I的输出电流较小，复合管BG\(_{9}\)、BGll和BG\(_{1}\)0、BG12的β值乘积不能低于1500。实验表明，当BG\(_{11}\)、BG12采用NPN型功率管时，BG\(_{9}\)、BG11的β乘积比BG\(_{1}\)0、BG12β乘积大1～3倍（BG\(_{ll}\)、BG12采用PNP型功率管时，BG\(_{1}\)0、BG12的β乘积比BG\(_{9}\)、BG11β乘积大1～3倍）效果较两组管β乘积相近好。同时设计印刷板时考虑到末级功放管既可使用NPN型又可使用PNP型，走线作了通用性安排。图3是采用3DD时的电路，图5是采用3AD时的电路。具体接法可参照说明书。
收音部分的振荡线圈和中频变压器均使用市面通用成品，B\(_{1}\)用ZTF—2—1；B2用DTX—3—1；B\(_{3}\)用ZZX—3—1；B4用DZX—3—1；B\(_{5}\)7用TTF—2—7；B\(_{6}\)8用TTF—2—8；B\(_{9}\)用TTF—2—9。
焊接前应将所有元器件进行常规检查。确保元器件质量可靠。按说明书中印刷板图焊接不得出错，以免调试时耽误时间或损坏元件。音调部分的阻容元件直接焊在高低音电位器上，以减少引线。保险丝可选用1A的保险丝管，将两头接上引线直接焊在印制板上。
调试时大功率管的发射极、集电极及R\(_{43}\)先不接上。接通电源后首先量BG7的集电极和发射极，应分别为+24V和+21V左右，再量8FC2I输出脚⑥和末级中点电压，应为+11.5V～13V，约为电源电压的一半，如相差较大，应检查R\(_{33}\)、R35分压电路及C\(_{44}\)是否漏电。如果输入端没加信号而输出端有交流电压存在或BG9、BG\(_{1}\)0电流过大，说明电路中有自激。此时应减小8FC2I的防振电阻R40、R\(_{41}\)或加大防振电容C46、C\(_{47}\)、C48直至自激消除。C\(_{5}\)0一般不接，自激时可接入一试。

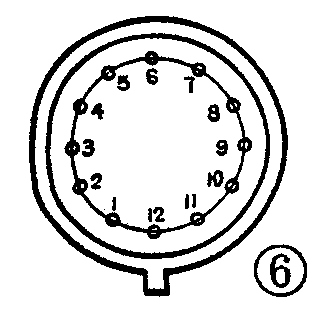

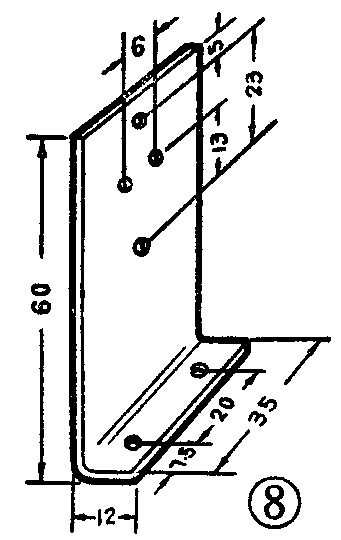

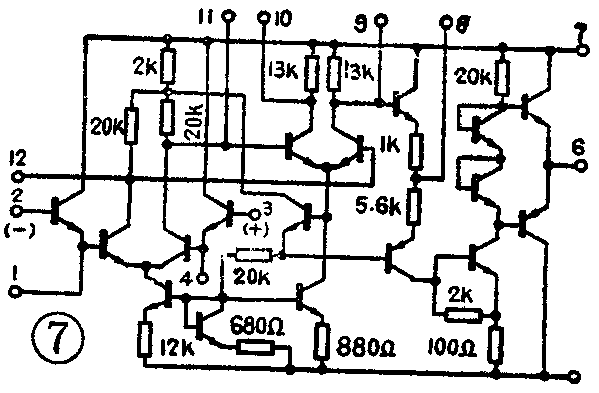

应注意的是8FC2I与8FC2的接脚不相同。图6是8FC2I的接脚图；图7是8FC2I的内电路图，供调试时参考。图8是末级大功率管的散热片尺寸，供制作时参考。
落地机的机箱尺寸可参照有关音箱尺寸的资料，如按图1设置拉线扩展装置，再配以本厂设计的560×110mm玻璃度盘，无论机箱设计成立式或卧式，款式均美观大方。
该机芯的全套零件可以函购，函购方法见本页函购消息。(潍坊无线电工厂 刘永华)
