（1）在图1、2两个电路中，电容C和电感L的数值都很大，如果突然把开关K\(_{1}\)、K2从触点1转接到触点2，灯泡D\(_{1}\)和D2是否会闪亮，为什么？
（2）图4是某电视机的电源整流部分，请你想一想，电容C\(_{1}\)～C5各起什么作用？
想想看答案
（1）灯泡D\(_{1}\)要闪亮一下，灯泡D2则不亮。因为在图1中，K\(_{1}\)在触点1时，电源E要给电容C充电，因而使电容C储存一定的电荷，即储存一定的电能WC=\(\frac{1}{2}\)CU\(_{C}\)\(^{2}\)，且UC＝E。当K\(_{1}\)搬到触点2后，电容C要通过灯泡向D1放电，因此D\(_{1}\)要闪亮一下，这时电容C上储存的电能就消耗在D1上了（变成了光能和热能）。在图2中，当K\(_{2}\)在触点1时，电源E、电感L和电阻R构成一个回路，该回路中流过电流IL=E;R。因此线圈中储存了一定量的磁能W\(_{L}\)=\(\frac{1}{2}\)LI2L。当K\(_{2}\)从1转接到2时，有人可能会认为“因为线圈中的电流不能突变，仍按原方向流动，因此IL要通过灯泡D\(_{2}\)使其闪亮一下”。实际情况却不是这样。当K2从1转向2的瞬间（不管时间多么短），K\(_{2}\)总有一个和1断开而和2没有接通的时间，而线圈中的电流也就在这一个极短的时间内减小到零（但不能认为是突变，因为仍有一个减小的时间），显然，电流的变化率是很大的，因此在线圈中会产生一个很大的自感电动势eL。e\(_{L}\)将把K2和触点1之间的空气击穿，产生火花放电。于是线圈中的磁能便通过火花放电而转变为热能。等开关K\(_{2}\)接到触点2时，WL已等于零，所以D\(_{2}\)不亮。

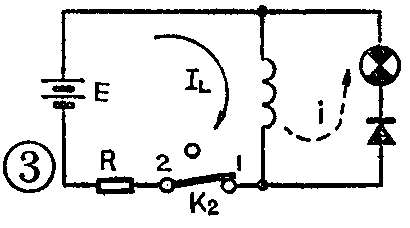

若要把磁场能量消耗在灯泡D\(_{2}\)上，使D2闪亮，则电路应该如图3所示。其原理同志们可参考图2自行分析。
也许有人会问，为什么图1中的K\(_{1}\)从1转向2的瞬间，电场能量不被消耗掉呢？这是因为WC=\(\frac{1}{2}\)CU\(^{2}\)\(_{C}\)，即电场能量与电容电压有关，K1转接的瞬间，电压没有变化，所以W\(_{C}\)不变，即转换过程不消耗电能。只有当K1与2接通后，由于放电使U\(_{C}\)下降，电容才放出能量，使灯泡D1闪亮。（王辑）
（2）C\(_{5}\)是滤波电容，它将整流后的交流成分旁路到地。因为这个电容容量很大，在整流二极管中会产生很大的浪涌电流，导致二极管击穿。为此，在二极管上各并一只0.01μF的小电容，将浪涌电流旁路，使二极管不被烧坏，起到了保护二极管的作用。同时，这四只小电容器还起到高频滤波作用，用以抑制电源中的干扰。（薛志群）
