公共厕所里的电灯开了以后。难得有人把它关灭，这样既浪费电能，又缩短了灯泡的使用寿命。这里向大家介绍一个自动关灯装置，能在开灯后二十分钟左右把灯熄灭。

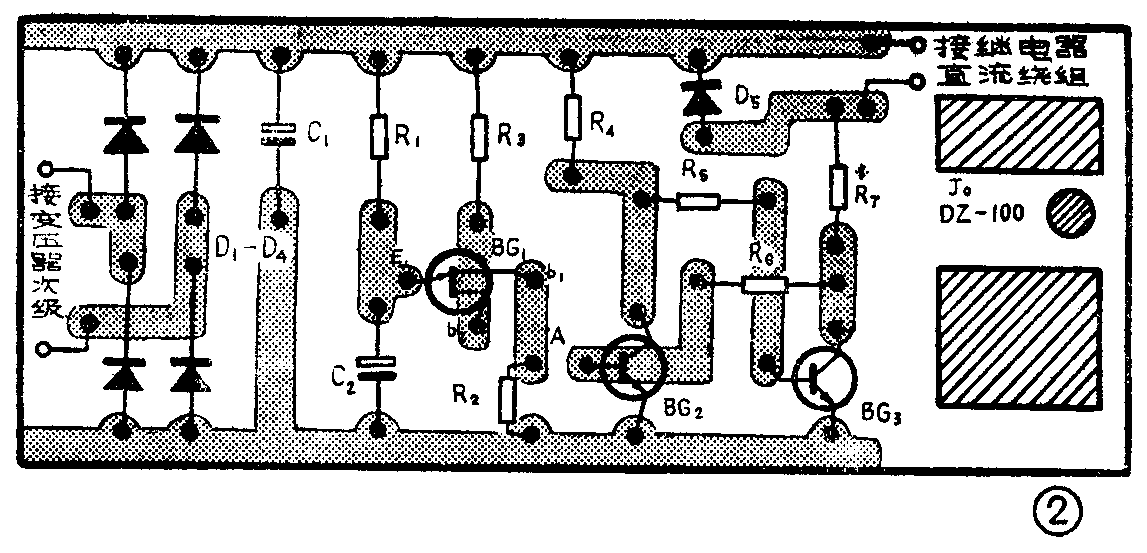

自动关灯装置电路见图1，印制线路板见图2。当按下开关K时，变压器B初级通电，次级经整流、滤波、得到9V左右直流电压，使双稳态电路中的BG\(_{3}\)饱和导通、BG2截止，继电器J\(_{0}\)吸合，常开触点J0-1～J\(_{0}\)-4闭合，因此在松开按钮开关K后电灯W继续保持亮着。与此同时，次级电源经R1向C\(_{2}\)充电，当电容器C2两端电压增高到单结晶体管BG\(_{1}\)的导通电压时，BG1导通，C\(_{2}\)通过BG1的E-b\(_{1}\)向R2放电，在R\(_{2}\)上产生一个正脉冲触发BG2，使BG\(_{2}\)饱和导通，BG3截止，继电器释放，J\(_{0}\)－1～J0－4恢复常开状态，电灯灭。该装置在灭灯期间不消耗电能。

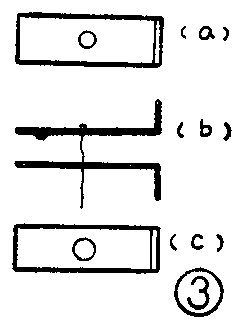

电路中的BG\(_{2}\)、BG3也可改用3DK4型。继电器为DZ—100型，直流电阻为50Ω，有四组触点使用时将其并联，以减小触点电流。变压器B的次级输出电压为6V，负载电流≥150mA。K可选用按钮开关，或者自己用两条铜片加工，形状如图3。上面一片打一个小孔，并在铜片头部打出一个凸点（图3a、b），下面一片打一个稍大些的孔（图3c），用一根绝缘线从孔中穿过并将上端打结，拉线时上下铜片能接触即可。
调试时，可先用6节1号电池作电源，不接电灯W及变压器B。在R\(_{1}\)上并联一只50KΩ电阻，将图中A点断开（印制电路板上A点已断开），在R2两端接一只直流2.5V至5V的电压表，接上电源，观察电压表，如每过2～3分钟指针摆动一次，则证明单结晶体管工作正常，将50KΩ电阻焊下。如果电压表指针下摆动则可调R\(_{2}\)或更换BG1。双稳态电路这一部分主要是调R\(_{7}\)的阻值，保证BG3在接通电源时能先饱和导通即可，R\(_{7}\)一般在5～30Ω范围。调试完毕，将A点焊上。做一个合适的外壳即可使用。（有余）
