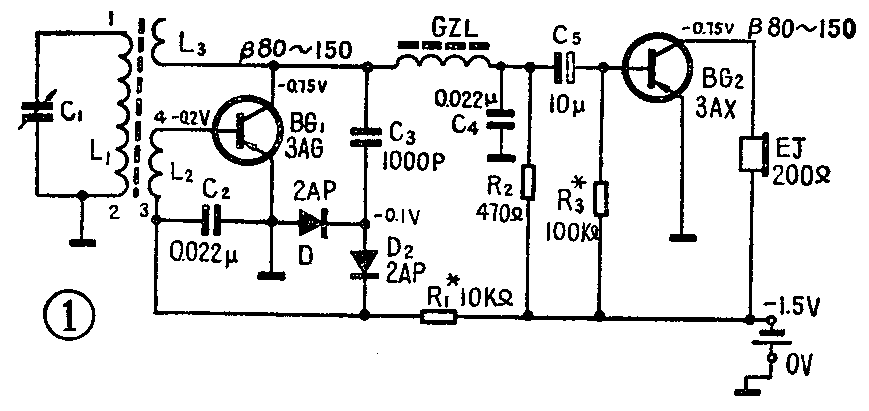

本文介绍装置两管机的方法。两管机电路选用阻容耦合式，具体电路见图1所示。此两管机比单管机的灵敏度高一些，而且每一个管子的直流工作点互不影响，容易调试。适合初学者练习安装。
工作原理
这是在来复再生式单管机的基础上增加了一级音频放大。级与级之间的信号交连是采用阻容耦合电路，由R\(_{2}\)、C5完成的。R\(_{2}\)是BG1的直流和交流负载电阻，可在300Ω至1KΩ之间选择。电源选用1.5伏的情况下，R\(_{2}\)选在470欧左右为好。C5能隔断BG\(_{1}\)和BG2两级之间的直流通路。但又允许音频信号通过，要选用容量较大的电解电容，通常在5μ至30μ之间选用。
BG\(_{2}\)用3AX型三极管，它的偏流由电阻R3调整确定。负载用耳机，是直接接在集电极电路上。由于电池选用1.5伏，所以耳机也应选用200Ω至800Ω为好。如果有双耳2000欧的耳机，可以改成双耳并联，改成500欧。如果还用2000欧耳机，电池应采用3伏。
元件准备

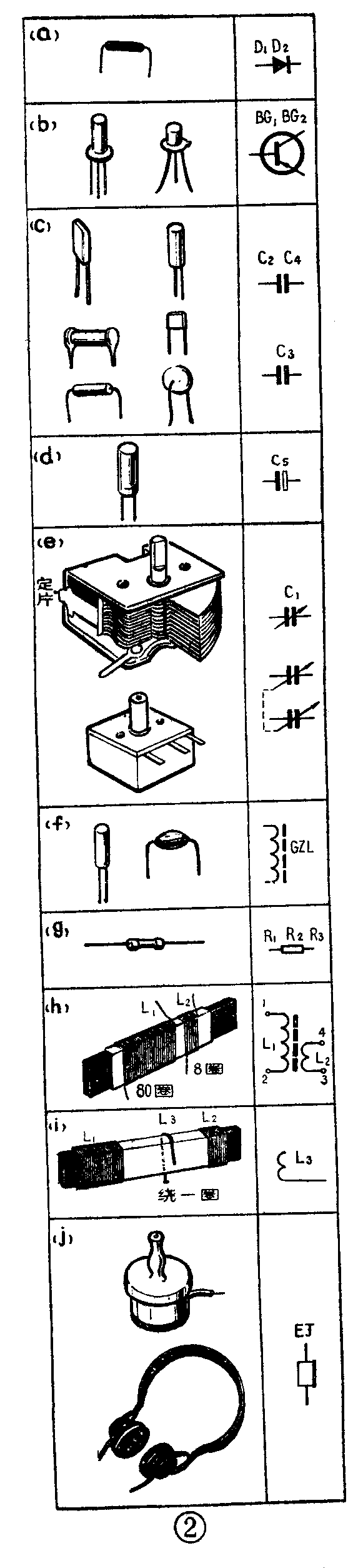

图1电路中各元件的外形见图2所示。二极管D\(_{1}\)、D2可选用2AP1～9或2AK。三极管BG\(_{1}\)选用3AG1或3AG系列管均可。BG2选用3AX21或3AX系列管均可。BG\(_{1}\)、BG2的β值均要求在80～150之间。电容器C\(_{1}\)可用空气单连，也可用密封双连中的一连。C2、C\(_{4}\)用涤纶或金属化纸介电容。容量为0.01至0.047μF均可。C3用100P至1000P的各种电容均可。高频扼流圈GZL，用2.5mH的色码电感或用市售2.5mH高频扼流圈。天线线圈在MXO－5×13×55扁磁棒上密排绕，L\(_{1}\)绕80圈，L2绕8圈。L\(_{1}\)、L2相距5～10毫米。用0.21漆包线或0.07×7纱包线绕制。耳机用自制耳机或800欧姆耳塞。如用双耳耳机，线圈电阻为2000欧，电源电压要用3伏。
制作装配步骤

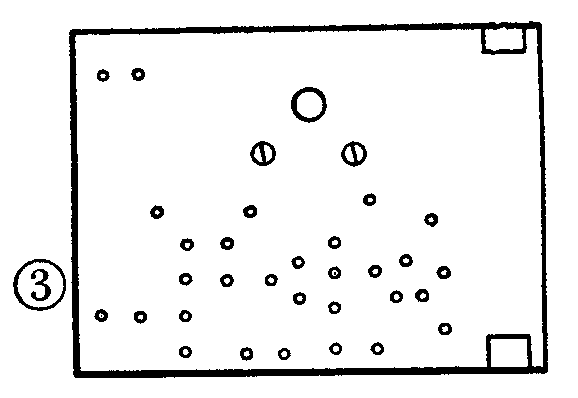

1．制底板：按图3尺寸裁好三合板，并打孔钻眼。小孔也可用针锥扎透。
2．做好电池夹子，绕制磁性天线并安装在电路板上。装上可变电容器。

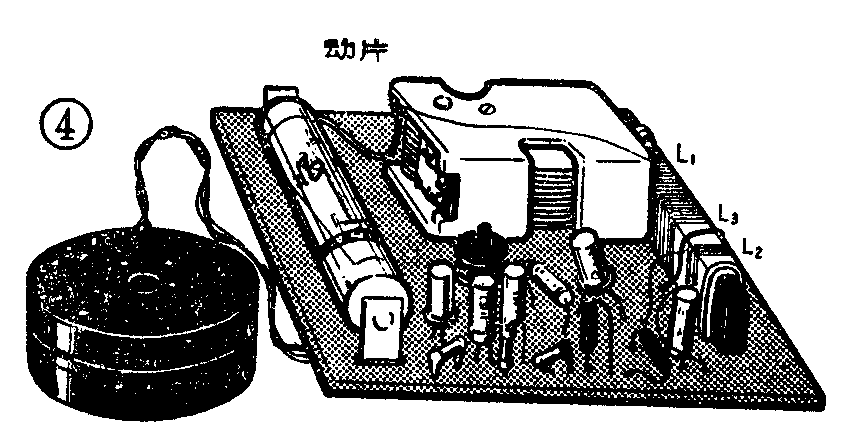

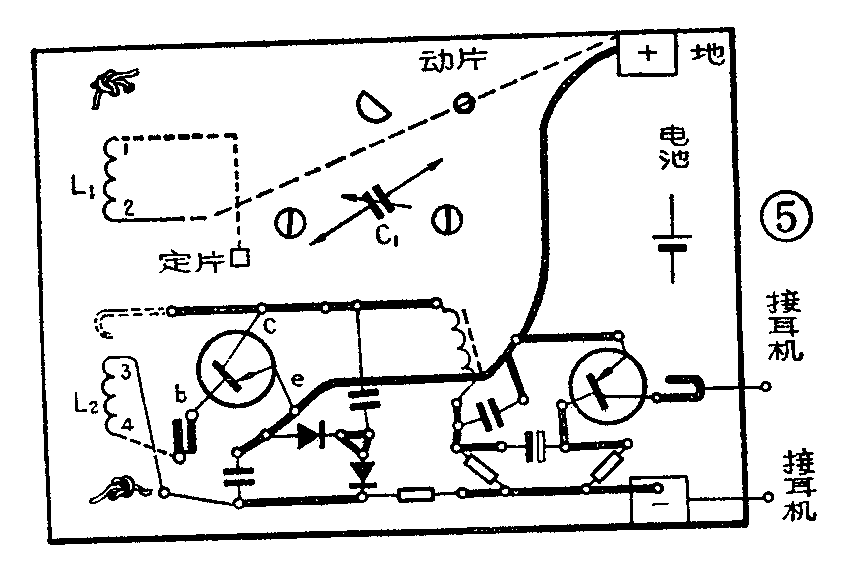

3.除了线圈L\(_{2}\)、GZL、耳机，以及偏流电阻R1和R\(_{2}\)暂时不焊以外，其余元件都可以按图4的位置先插好，元件接线一般留5至15毫米在底板上面，其余留在底板下面弯折后当接线用。元器件放在底板上面，如图4。连接线在底板下面，见图5。其中各元件用符号表示，元件之间的接线可以利用元件自己的接线，按电路原理图的要求弯折好。在图5中的实线表示弯折的引线。
4．焊接。先把各元件的引线刮干净，挂好锡，然后再插入底板。焊接时动作要快，要准确。
5．检查。焊好元件（除L\(_{2}\)，GZL、R1、R\(_{3}\)外）后，要用万用表检查一下。如各元件经焊接后质量完好，就可焊上L2、GZL、R\(_{1}\)和R3。
调试
（一）静止工作点调整。调U\(_{C}\)（或IC）。

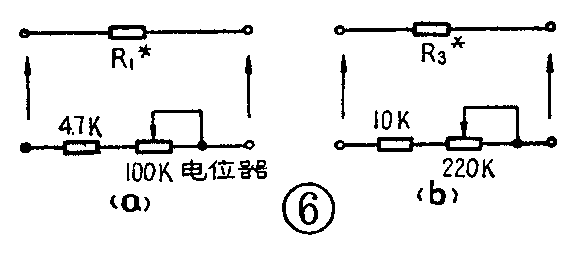

为了使三极管具备放大的条件，所以用偏流电阻R\(_{1}\)和R3分别给BG\(_{1}\)管和BG2管提供适当的偏流或偏压。通过改变R\(_{1}\)的大小使BG1的集电极电压仍然固定在-0.75伏。如果在调整R\(_{1}\)的大小时，集电极电压UC1能变化，就算正常。最后固定在-0.75伏左右。R\(_{1}\)可用一个4.7千欧电阻和一个100千欧电位器串联起来代替（见图6a。调整完毕后，焊下来测量它的总阻值，然后换上一个数值等于总阻值的固定电阻，焊在R1的位置上。BG\(_{2}\)的集电极电压可以通过调整R3来确定。调整时应先将可变电容器拨在没有电台的位置上。一边调整R\(_{3}\)，同时测量BG2的集电极对地的电压，也调在-0.75伏左右。R\(_{3}\)可用一个10K电阻和一个220K的电位器串联代替（见图6b）。待调整完毕，焊下来测量一下总电阻值，换成固定电阻焊在R3位置上便可。
（三）再生调整与天线线圈调整
再生线圈L\(_{3}\)是一截较粗的漆包线，绕在L2旁边，调整时把可变电容器动片大部分旋出，找到一个电台，耳机里会有啸叫声，改变L\(_{3}\)的位置，使它离开L2远一些，使啸叫将要叫又没有叫为止。天线线圈L\(_{1}\)、L2的绕制数据如上所述，频率覆盖基本上满足要求。线圈L\(_{1}\)的一端尽可能放在靠近磁棒中段，这样可提高方向性，有利于提高选择性，但对于寻找电台不方便，所以在寻找电台时要注意转动磁性天线的方向。(王昌辉)
