（1）图1电路中，D为理想二极管（正负极所加电压＞0,可视为短路，正负极电压≤0，可视为断路），当输入电压V\(_{i}\)为图2所示的波形时，输出电压Vo应当是什么样的波形？
（2）图4中晶体管BG\(_{1}\)和BG2都工作于开关状态（即，或者饱和，或者截止），试问此电路能完成何种逻辑功能？
想想看答案

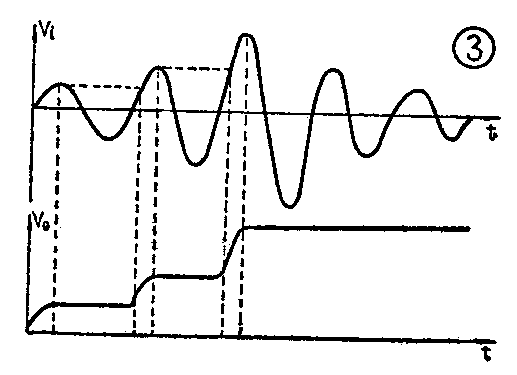

（1）电路图1实际上是一个简单峰值耦合电路。当D导通时，V\(_{i}\)对C充电至最大值；而Vi比电容C上的电压低时，D则截止，C因无放电回路而保持原来的最大值。当电压V\(_{i}\)超过原来的最大值时，D又导通，Vi又向C充电至另一最大值。所以输出电压最后固定在输入电压V\(_{i}\)的最高峰值上，Vo的波形如图3所示。（赵学泉）
（2）由于图4中的两个共发射极电路具有公共的集电极电阻R\(_{C}\)，因此，晶体管BG1或BG\(_{2}\)只要有一个处于饱和导通状态，整个电路的输出C便为低电平，而想使C为高电平，必须让BG1和BG\(_{2}\)都处于截止状态才行。另外，晶体管BG1(或BG\(_{2}\)）的饱和导通条件是A（或B）为高电平；截止条件是A（或B)为低电平。若高电平用“1”表示，低电平。“0”表示，则可以得到该图中输入A、B和输出C的真值表（见附表）。显然，由真值表便可得到电路输出C的逻辑表达式：
C＝A-B＝A-+B
因此，该电路是一个两输入端的或非门。（杨廷善）
