在中学物理演示实验中，有时需要定性地观察一些暂态过程，如电感电路中，电路接通或切断时电流的变化情况；电容器充电或放电时电压的变化情况；LC电路的阻尼振荡情况等；有时还要观察一些频率较低的周期过程，如LC电路的超低频等幅振荡等。但一般中学很少有超低频示波器，而普通的简易示波器由于扫描频率太高，又没有触发扫描装置，不能直接作这些实验。为此，我们在简易示波器上加装了两个简单的附加装置，较好地解决了这个问题。
手动触发扫描附加电路

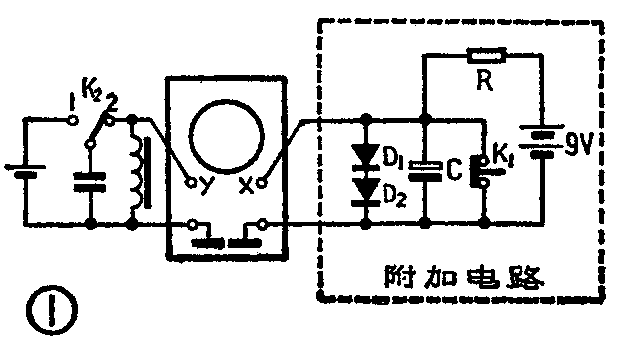

附加电路见图1。这是一个RC充放电回路。当开关K\(_{1}\)按下时，电源通过R向C充电，C两端的电压按指数规律上升，由于开始的一段近似地按直线规律上升，我们把这一段作为触发扫描信号，加到示波器的X轴输入端。为了保证取出的扫描电压在线性范围内，在电容器C的两端并联了两只串联的二极管D1和D\(_{2}\)，由于硅二极管的正向导通电压为0.6～0.7伏，当C两端的充电电压增加到1.2～1.4伏时，二极管导通，这时C上的电压不再上升，只要适当地选取R、C数值，可以保证电容的充电电压在0～1.2伏（或1.4）之间为线性递增。扫描的时间常数由R、C的数值决定。一般R可取数十至数百千欧，C可取为数十至数百微法。图1是用这个附加器演示LC电路阻尼振荡的原理图，在这个电路里，附加器的R取值100千欧，C取值100微法，扫描的全程约长达2至3秒，D1、D\(_{2}\)可用任何类型的硅二极管。
演示时，首先将示波器“扫频选择”开关置于“外接”位置，调节“X轴水平”位置旋钮，使光点停留在荧光屏左边，“X轴增益”调到适当位置。当按下微动开关K\(_{1}\)后，电源通过电阻R向电容器C充电，这时电容器两端向示波器的“X”输入端输入一近似线性速度增长的电压，随着这电压的增加，光点均匀地向右移动，移至一定位置时，由于二极管导通，光点就不动了。当松开按钮开关K1后，C被开关短路，光点迅速回到起始位置，说明扫描正常。然后再按下K\(_{1}\)，使光点移动，紧接着把实验电路的开关K2由“1”扳到“2”位，这时在荧光屏上即可显示出阻尼振荡的波形。振荡槽路可根据情况自行选定。
有些型号的示波器，X轴输入的电压经放大后相位可能颠倒，按下K\(_{1}\)后，荧光屏上的光点向左移动，遇到这种情况只要将扫描发生器中电池、电解电容、二极管的极性反过来就可以。
如果要观察一些电路的暂态过程，也可以仿照这里的原理设计实验电路。
整个附加装置包括9伏积层电池都装在一块线路板上，直接固定在示波器“X”输入端的接线柱上。
示波器的超低频扫描附加装置

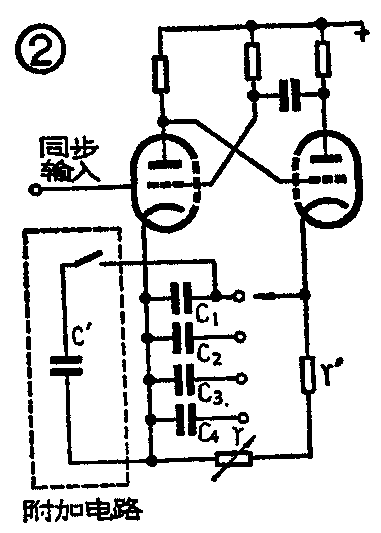

一般示波器的电压发生电路见图2（右半部），其扫描频率由电阻（r＋r＇）及电容C\(_{1}\)～C4的乘积决定，若我们在原有电容器上并联一较大的电容，见图2中左半部，那就可以获得超低频扫描电压。
我们在325—2型示波器上接上一个6微法的电容作C＇，扫描周期可长达2～3秒，用以演示LC电路的超低频振荡等慢过程，效果较好。
由于一般示波器X轴放大系统级间耦合电容不够大，当加上附加电路作周期很大的扫描时，水平的线性要差些（光点在水平方向上的移动不是匀速的），但因仅作定性观察，没有什么大的妨碍。示波管最好用长余辉的，若用一般中余辉管，只要将亮度尽可能开大，当周围环境光线又不太强时，效果还是可以的。（夏蒙森）
