我用一只业余品双与非门、一只电容、一只电阻和一块6伏积层电池，就作成了体积小巧的信号注入器。由于电路设计成自激多谐振荡器，它的基波虽为音频，但由于谐波特别丰富，经实验高端频率可达几十兆赫，因此可用作收音机以及电视机的中放和视放部分的检测信号。
电路见图1，两个与非门F\(_{1}\)、F2与电阻、电容组成自激多谐振荡器。图中双与非门也可以用＜无线电＞杂志1981年第12期上介绍邮购的7MY23代用。或者用QMX21。使用时将每个门的4个输入端连在一起作为一个输入端用，焊接时应注意管脚位置。

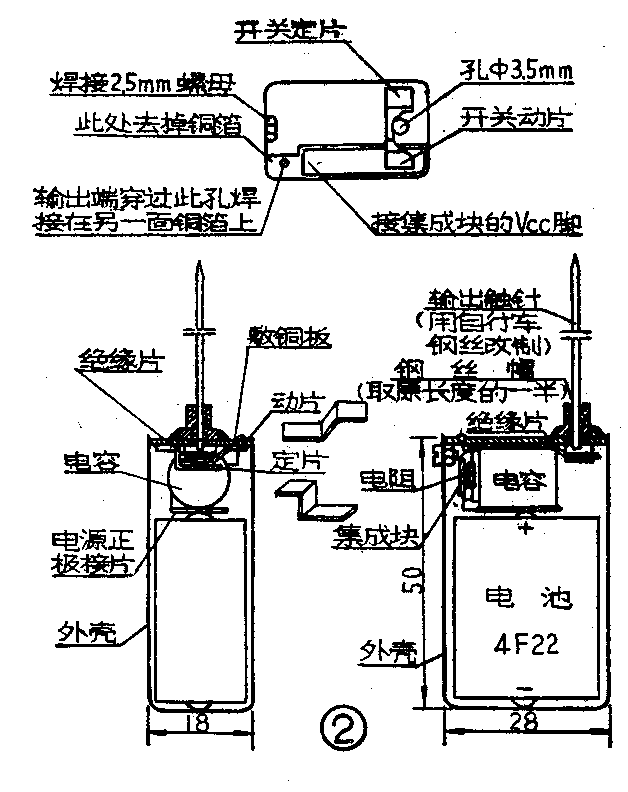

信号注入器的内部结构见图2，电阻用1／16W的，电容尽量选用小型的，我们用的是CJZ型的。电阻与集成块直接焊在这只电容上面。电容的一端也就是信号输出端穿过一块双面敷铜板，焊接在敷铜板另外一面的铜箔上。为避免铜箔与外壳短路，可用小锉将敷铜板四周的铜箔锉掉一些。电容上应包上一层胶带纸以利绝缘。敷铜板的大小视外壳端面尺寸而定，以能轻轻压入外壳为宜。
信号注入器的开关是自制的，开关定片用3×15mm\(^{2}\)、厚为lmm黄铜片、开关动片用3×10mm2、厚为0.5mm黄铜片按图示弯好后，焊在敷铜板上。电源的开关是用信号输出触针来控制的，当把触外旋入时，电源接通；当把触针旋出时，电源断开。输出触针是用自行车钢辐条作的，长度约为10cm。我们用照相的废底片夹在触针与动片间作绝缘层，以防触针旋入时把信号短路。电源正极接片是用一块10×15mm\(^{2}\)的薄铜片焊在集成块接电源正极的脚上。
电池用4F22型，应去掉电池接扣并在上、下两端中间各剪一孔，焊上焊锡，使其电池的两极凸出表面，然后负极朝下装入到外壳里，我用了一只小型继电器的铝外壳正好装这块电池铝壳就作为电源负极。也可以用其它小盒装电池，但应另用接线将电源负极焊在电源开关的定片端铜箔上。
外壳的大小可自己选定，我们选定的外壳尺寸为28×18×50mm\(^{3}\)，外壳可用塑料盒或金属盒。为了使带触针的盖能轻轻压入外壳，并与外壳固定好，在敷铜板朝盒里的一面焊有螺母，见图2，用螺钉就可以把二者固定在一起。
本注入器检修半导收音机时，可不接地线，一只手拿着它，另一只手接触被测电路的地端即可。若测电子管电路时，因电压高，所以用一只0.01微法的电容，其耐压应大于被测电路．的电压，电容的一端接在注入器外壳的螺钉上，另一端通过一个夹子接被测电路的地端，然后将信号通过触针注入到电路。（何世刚）
