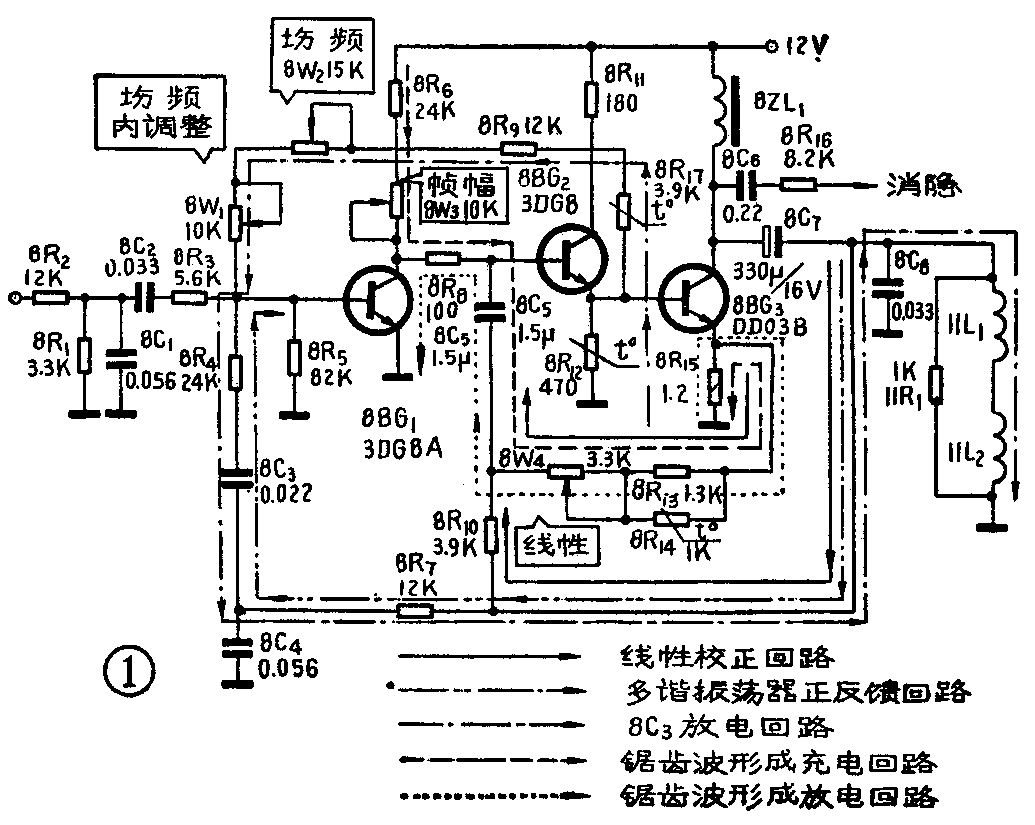

飞跃牌12D3型电视机，采用的是多谐振荡场扫描电路。这是一种使用元器件少、可靠性高、对元器件要求低、线路简单、调整容易的电路。不足之处是直流电位相互牵扯较大，检修起来感到麻烦，但是只要掌握了这种电路的检修技巧，也可以顺利完成检修工作。12D3场扫描电路，如图1所示。它由四大部分组成，即锯齿波形成电路；多谐振荡器；线性校正电路；分压、积分电路。图中用不同的线条表示出其中三部分的工作过程，由于篇幅所限，这里就不详细介绍了。下面就电路中的关键元器件对扫描电路的影响及常见故障的检修技巧介绍一下，供大家参考。
一．主要元器件对电路的影响
在检修时，必须了解元器件对电路所产生的影响，才能正确分析、判断故障，很快找到故障的症结。这里着重介绍几个关键元器件对电路的影响，其它元器件的影响可参阅图2。
（1）振荡管8BG\(_{1}\)的β值在70～100之间为宜，如果β值过低，不易起振，当β=20时，就会停振，当Ic＝10mA时，BV\(_{CES}\)≤0.15V。若BVCES越大，则逆程时间变长，输出脉冲的幅度越小，在屏幕上端出现的回扫线越多。
（2）推动管8BG\(_{2}\)的β值在100～180之间为佳，β值小，场幅也小。当β＜60时，屏幕上部无光栅，将使画面向下位移。
（3）输出管8BG\(_{3}\)的β值在50～80之间，线性较好。当β值小于50时，场幅偏小。还要求BVCEO≥60V，否则可能出现回扫线，BV\(_{CEO}\)越低，回扫线就越多，当BVCEO＝15V时，满屏出现回扫线。
（4）定时电容8C\(_{5}\)是电路中的关键元件之一。当8C5容量变大时，场线性出现上长下短的现象，而且场幅缩小，场频升高。一般通过调节8W\(_{4}\)的阻值，线性可以得到校正。当8C5损坏需要换新的时，应选用CJ\(_{4}\)（新型号改成CJ13）型金属化纸介电容器，因为这种电容器性能较稳定。
（5）电容8C\(_{3}\)的容量大小，对场频影响极大，其容量与场频成反比。当8C3损坏需要换新的时，应选用涤纶电容器CL\(_{3}\)。若用金属化纸介电容器CJ11时，则在50℃高温时，容易造成场失步。
（6）8ZL\(_{1}\)，选用的是全国联合设计的23cm电视机的帧阻流圈。其规格如下：铁心尺寸：XE8×12.5；导线直径：0.31mm；圈数：900\(^{+}\)20-10匝；直流电阻＜14Ω；空气隙为0.17mm。若损坏需要自制时，未留空气隙或空气隙过大，都会引起线性变差，屏幕上出现上下两边小、中间大的现象。
二．检修技巧
多谐振荡场扫描电路常见的故障有停振、线性不良、失步或同步范围小、消隐不良等四种。
1．停振

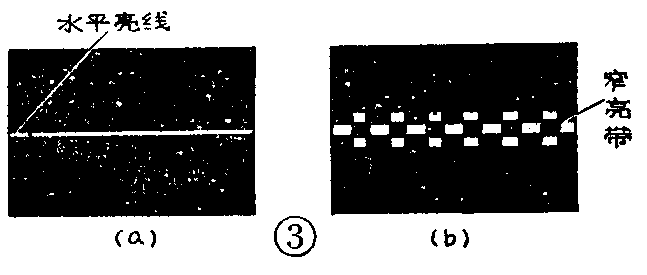

场扫描电路停止振荡后，在屏幕上出现一条水平亮线，在有信号的情况下，可能表现为一条很窄的亮带，如图3所示。

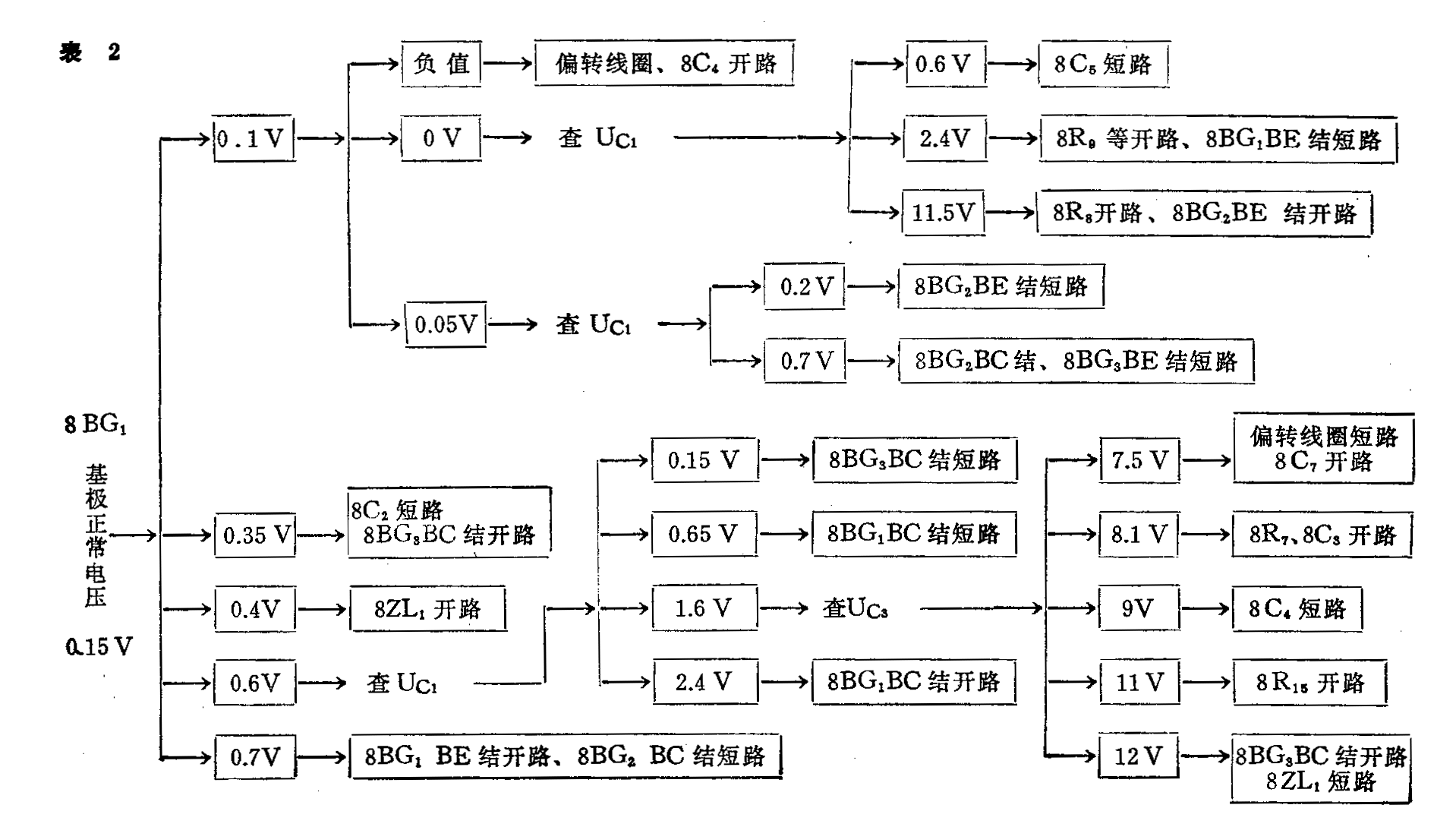

这种场扫描电路停振时，各点直流电位均发生变化，一时很难判断究竟是那一个元器件损坏所造成的。为了便于检查，表1列出了各元器件损坏时，8BG\(_{1}\)、8BG2、8BG\(_{3}\)各极电压的变化情况。根据表1又可列出场扫描电路停振故障的速查表，见表2。利用表2，可以很快找到故障的部位。
下面介绍一种从分析电路工作原理入手，用逻辑推理来检修停振故障的方法。
由电路工作特点可知，当电路工作正常时，由于8BG\(_{2}\)、8BG3处于线性放大状态，其发射结电压U\(_{BE2}\)、UBE3均为0.6V左右。因此，8BG\(_{2}\)的基极电位UB2＝U\(_{BE2}\)＋UBE3＋U\(_{8R15}\)＝0.6V＋0.6V＋0.2V=1.4V。虽然，8R15上的电压U8R\(_{15}\)的大小是随8BG1的电极电压U\(_{C1}\)的升高而变大。但是8R15的阻值极小，变化量也是有限的。也就是说U\(_{B2}\)的电位主要是被8BG2、8BG\(_{3}\)的发射结电位所箝位。根据硅管的BVBEO较低，指标为≤4V。（实际为≤6V），所以硅管的常见故障为BE结击穿，可用万用表测量8BG\(_{2}\)、8BG3的BE结的电压是否为0.6V，就可很快地判定8BG\(_{2}\)、8BG3是否良好。当U\(_{BE}\)＞0.75V时，则BE结肯定开路；当UBE＜0.6V时，除了BE结有短路的可能之外，还有外加偏置电路和印制板发生故障的可能。这里需要指出的是：8BG\(_{l}\)工作在开关状态，正常工作时UBE2≠0.6V。但在停振时可用上述方法检查。下面举例说明：
（1）如果U\(_{B2}\)=0时,场振荡电路停振。说明+12V开路，可能是由于8R6、8W\(_{3}\)、8R8开路所致；也可能是由于8BG\(_{1}\)的CE极之间短路所造成。其中8W3开路为最常见。
（2）如果U\(_{B2}\)=0.2V时，场振荡电路停振。当测量8BG2的BE结为0伏时，则说明8BG\(_{2}\)的BE结短路，此时UB2=12V×8R\(_{12}\)／（8R6＋8W\(_{3}\)＋8R8+8R\(_{12}\)）。
（3）如果U\(_{B2}\)为0.6～0.7V左右，场振荡电路停振。当测量8BG3的BE结为0伏时，说明8BG\(_{3}\)的BE结短路。当测量8BG3的BE结为0.6V时，说明8BG\(_{3}\)良好，可能是8C5短路所致。这时
U\(_{B2}\)=12V×（8W4＋8R\(_{13}\)∥8R14+8R\(_{15}\)）(8R6+8W\(_{3}\)+8R8+8W\(_{4}\)+8R13∥8R\(_{14}\)+8R15)
（4）如果U\(_{B2}\)=2.3V，场振荡电路停振。测量8BG2、8BG\(_{3}\)的BE结电压均正常，但U8R15=0.95V，这说明8BG\(_{1}\)处于截止状态。不是8BG1的BE结短路，就是8R\(_{9}\)、8R17、8W\(_{1}\)、8W2开路。其中8W\(_{1}\)、8W2开路为最常见。
（5）如果U\(_{B2}\)=0V，UC1=11V时，场振荡电路停振，则是8R\(_{8}\)或8BG2的BE结开路。此时8BG\(_{2}\)和8BG3的BE给失去“正向箝位”作用，所以U\(_{C1}\)升高。
通过以上五个例子的分析可知：除了8C\(_{3}\)，8C4、8C\(_{5}\)、8C7等几个电容器之外，其它元件的好坏都可用万用表测量电压或电阻来加以判断，所以这种方法较为实用。
12D3场扫描电路还有一个特殊故障、即无信号时停振，有信号时图象上下抖动，而且上升1／3。这是由于8C\(_{2}\)短路造成的。
2．场同步范围小或失步
AGC电路、AFC电路、同步分离电路、场扫描电路出现故障，都会引起场同步范围小或失步。与场扫描电路直接有关的因素是：
（1）积分电路中的元件出现故障，使场同步脉冲幅度减小，甚至为零，无法使场振荡器的频率与它同步，常见的故障是8C\(_{1}\)短路或8C2、8R\(_{2}\)、8R3开路。这时场频变低，屏幕中间仅有1／3左右的图象，并上下滚动。调节场频电位器也不起作用。
（2）场振荡器的频率发生变化而引起同步范围缩小，主要是RC变值所致。常见的有：电位器8W\(_{1}\)、8W2接触不良，电阻8R\(_{17}\)、8R5、8R\(_{9}\)变值。热天开机后一段时间失步，则可能是8R17补偿过分，可将它与散热器离开一些。当8C\(_{3}\)短路时，图象分成上下两幅，屏幕中间有一条黑带，闪动很快。当8C4漏电或开路时，场频升高，同步范围变小。
（3）若AGC电路中的3BG\(_{4}\)（2CK44）反向电阻过小（＜100K）；AFC电路中的9BG1（3DG8A）漏电流偏大；同步分离电路中的退耦电容7C\(_{1}\)开路，都会造成场同步范围变小，在检修时不要忽略它们。
3．垂直线性不良
由于12D3场扫描电路采用直耦形式，所以锯齿波经过耦合电容所引起的波形畸变很小。造成图象垂直方向失真的主要因素是线性校正电路中的元器件损坏、晶体管8BG\(_{2}\)、8BG3特性曲线不良和偏转线圈不良所引起。常见、的故障有：
（1）场幅不足，调整电位器8W\(_{3}\)无效，则可能是8R6、8R\(_{15}\)阻值过大，或者是8BG2的β值过小。
（2）图象下半部压缩，这是8C\(_{5}\)漏电造成。
（3）图象上半部压缩，这是8C\(_{4}\)、8C8容量偏大；或是8C\(_{7}\)容量偏小、8R10阻值变小造成的。调节线性电位器8W\(_{4}\)不起作用时，则可能是8C1开路或8BG\(_{3}\)的β值特别小造成。
（4）无信号时，下半幅无光栅，有图象时只有上半幅，并且场频升高。这种故障是由于8C\(_{7}\)漏电、短路，极性接反时才出现。
4．出现场回扫线
造成场回扫线的主要原因是由于输出脉冲波形的逆程过宽或幅度被压缩。常见的有8BG\(_{1}\)的BVCES过大，8R\(_{8}\)阻值变大和8BG3的BV\(_{CEO}\)过低等。另外，当8C6、8R\(_{16}\)开路也会出现场回扫线。如果8C6漏电或短路，屏幕将出现上部暗、下部亮的现象。（盛惠条 丁方伟）
