彩虹牌自会聚彩色显象管是我国陕西彩色显象管厂生产的新型高亮度、高对比度彩色显象管。其特点是：
1．采用了混合型黑底、条状三色荧光粉、铝化屏，提高了图象的亮度和对比度。
2.由于两种尺寸的彩色管分别采用了具有热补偿的条孔状开槽拱形荫罩和变节距条孔开槽超拱形荫罩，保证了色纯度。
3．配置了精密的高效率半环型自会聚偏转线圈，省去了会聚校正电路，光栅失真小，偏转功耗低。
4．采用了快速起动阴极，达到快速显象。
5．寿命长，并具有带装配耳环的防爆带。
6.56SX101Z型（22英寸）彩色显象管还装有内部磁屏蔽装置，以减小地磁场的影响。

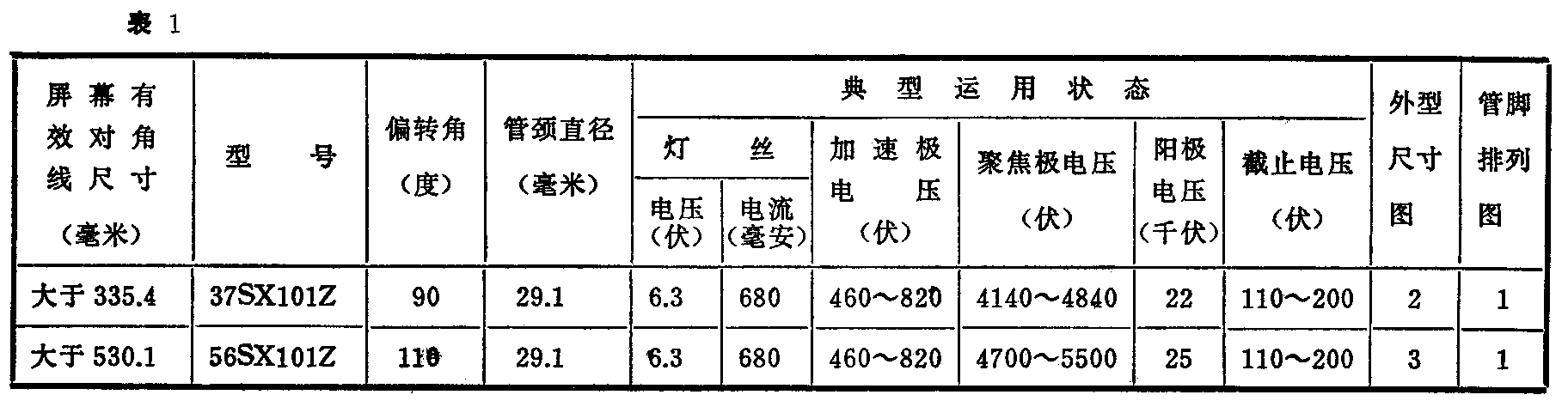

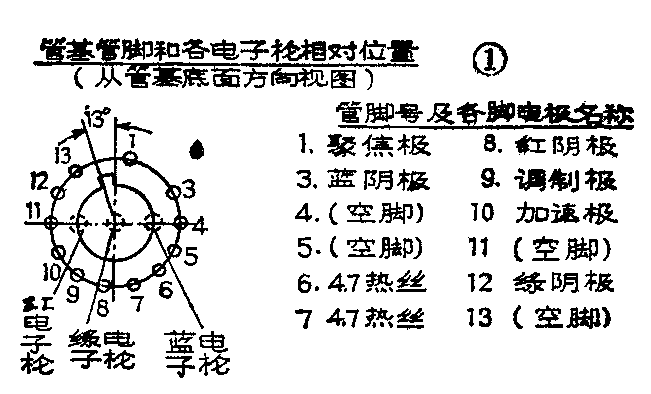

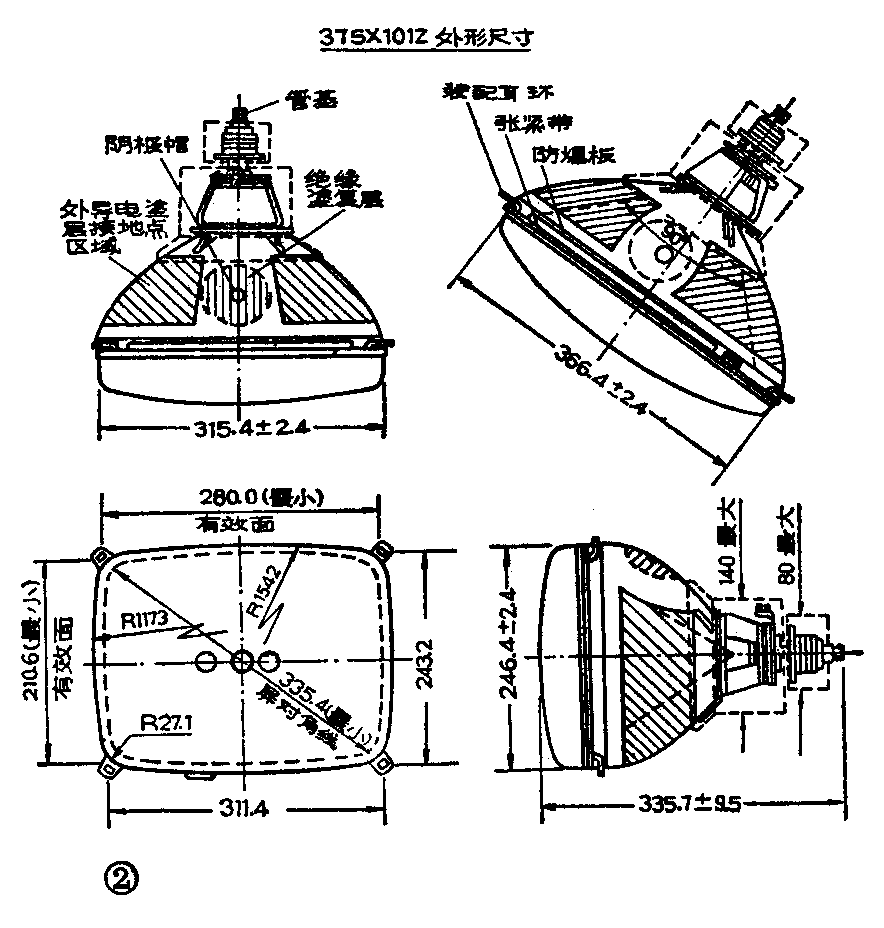

主要典型工作参数如表1；偏转线圈参数见表2；外型尺寸、管脚排列和电极名称分别见附图。（陕西彩色显象管厂）
表2
型号 行偏转线圈 场偏转线圈
电感（毫亨）电阻（Ω） 电感（毫亨） 电阻（Ω)
37SX 101Z用 2.00 2.00 140 61.5
56SX 101Z用 1.10 1.10 80 31
注、①电感在IKHZ电阻在20℃测试值
②行编转线图为并联，场偏转线图为串联。
